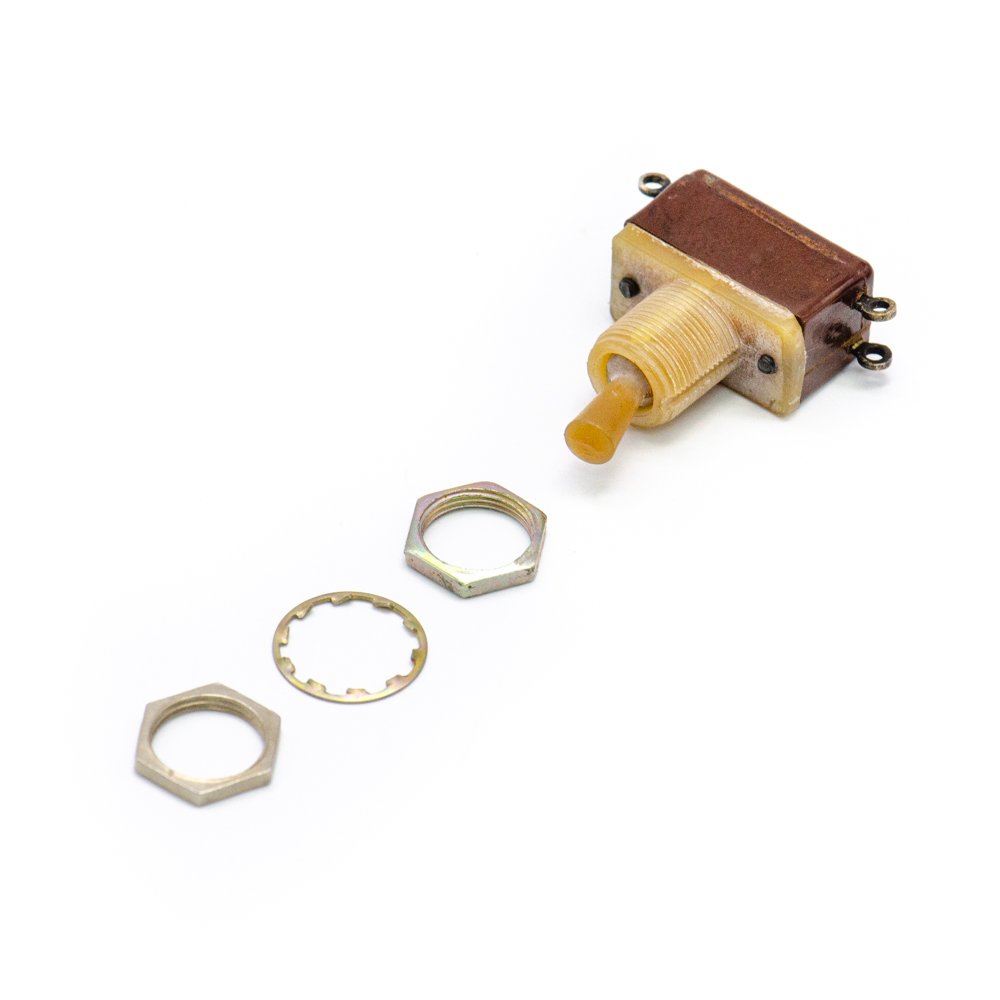

ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ, пластмасса. (арт. TB-8994)

1 A; 220 V; on-off/off-on; SPDT; УС0.360.075 ТУ
СССР
Артикул (ID): TB-8994
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075 ТУ
Подробная документация
Аналоги и альтернативы
ID: 532197
На складе 1 шт
  • Цена от
    Включая НДС
     176 ₽
  • 1 шт 176 ₽
Количество
Быстрый заказ

ТВ2-1 Тумблер однополюсный - переключатель перекидной мгновенного действия с врубными контактами. Структура условного обозначения: ТВ – тумблер-выключатель; 2-1 – номер серии, определяющий конструктивные особенности, электрическую схему; климатическое исполнение - УХЛ. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре специального и общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ, пластмасса.
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования УС0.360.075 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 18
Наличие паспорта - этикетки нет
Транслитерация TV2-1 on-off/off-on, 1A(Amp) 220V(Volt) Single-pole toggle switch, soldering, US0.360.075TU, plastic.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТВ2
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2); пол. 2 (3-4)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

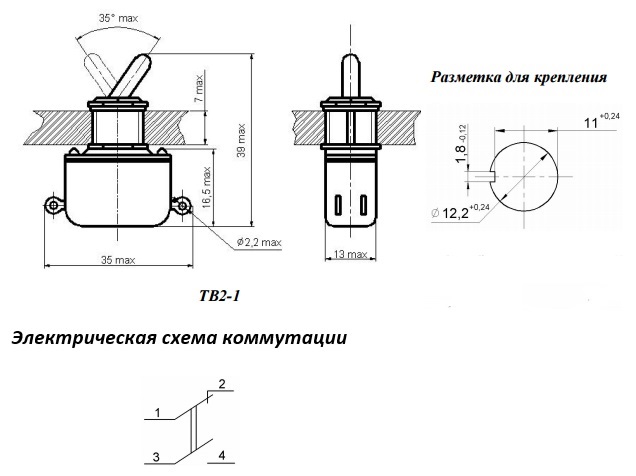

Установочные размеры Ø 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 15,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 35х13х39 mm
Длина корпуса 25 mm
Ширина корпуса 13 mm
Высота корпуса 16,5 mm

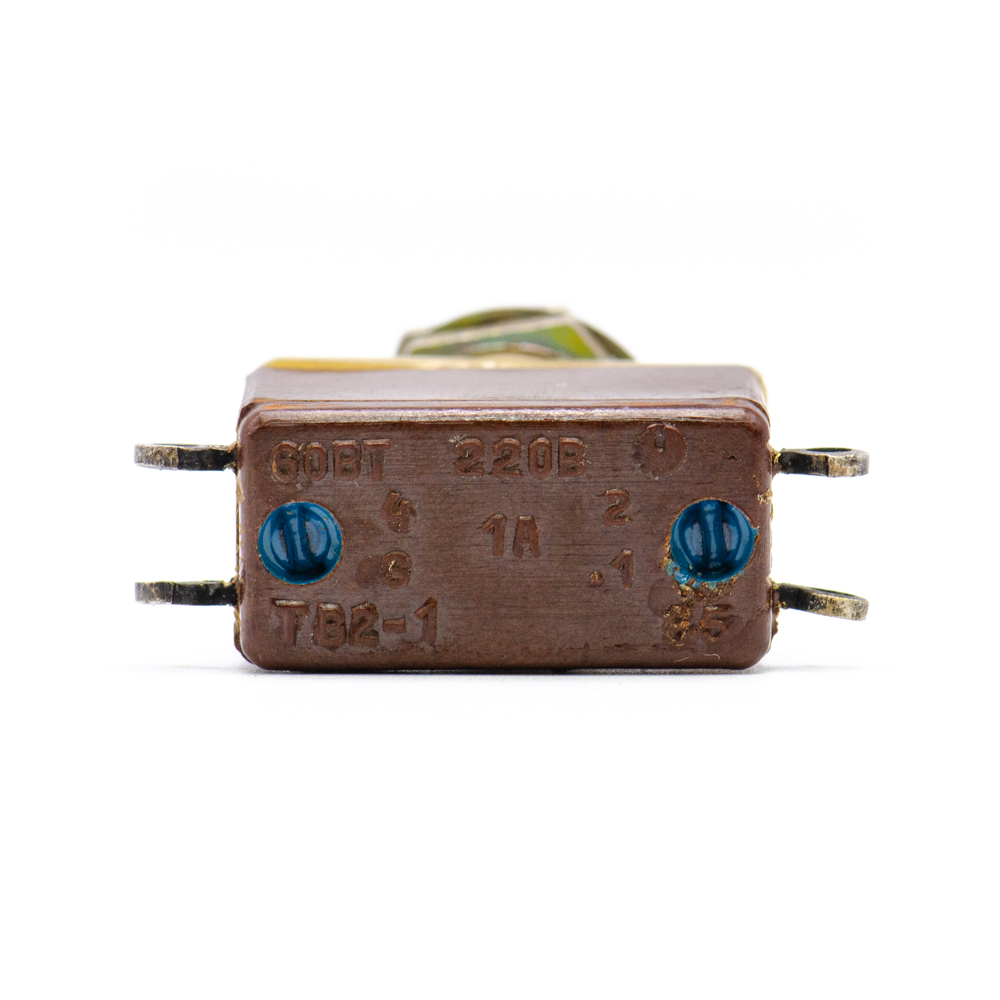

Фактическая маркировка ТВ2-1
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ24..., Т1..., KNH-1...

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 60 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ, пластмасса.   (datasheet)
