Скидка на Устройства защиты
-20%

ТВ1-4 off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ., (арт. TN-635)

5 AA; 220 VV; off-on; 4PDT; УС0.360.075 ТУ
СССР
Артикул (ID): TN-635
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075 ТУ
Подробная документация
Аналоги и альтернативы
ID: 279310
На складе 10 шт
  • Цена от
    Включая НДС
     266 ₽
  • 1 шт 284 ₽
  • от 5 шт 266 ₽
Количество
Быстрый заказ

ТВ1-4 перекидной четырехполюсный тумблер с врубными контактами.  Структура условного обозначения: ТВ – тумблер, выключатель; 1 – серия; 4 – исполнение контактной группы: четырехполюсный. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре общепромышленного назначения. При необходимости комплектуются протектором. Установочный диаметр 14,5 мм (без протектора), 16,5 мм (с протектором). Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТВ1-4 off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ.,
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования УС0.360.075 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 38,35
Наличие паспорта - этикетки нет
Транслитерация TV1-4 off-on, 5A (Amp) 220V (Volt) Four-pole toggle switch, soldering, US0.360.075 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТВ1-4
Число полюсов четырехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi 4PDT
Электрическая схема коммутации полож.1 (1-2; 3-4; 5-6; 7-8); пол. 2 (-)
Алгоритм работыi off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

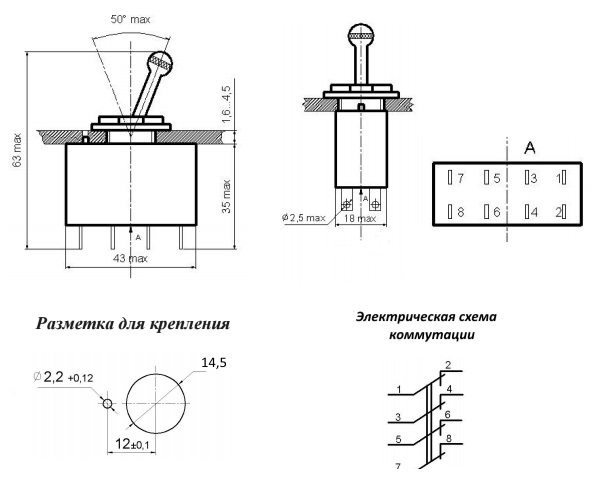

Установочные размеры крепежное отверстие d = 14,5 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса белый
Цвет толкателя желтый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 23,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 43х18х63 mm
Длина корпуса 43 mm
Ширина корпуса 18 mm
Высота корпуса 30 mm
Фактическая маркировка ТВ1-4
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ9..., KN3..., ET415...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 250 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТВ1-4 off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ.,   (datasheet)

Полные аналоги

ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса, фото
Артикул (ID): SN-3589
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, фото
Артикул (ID): TC-652
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ

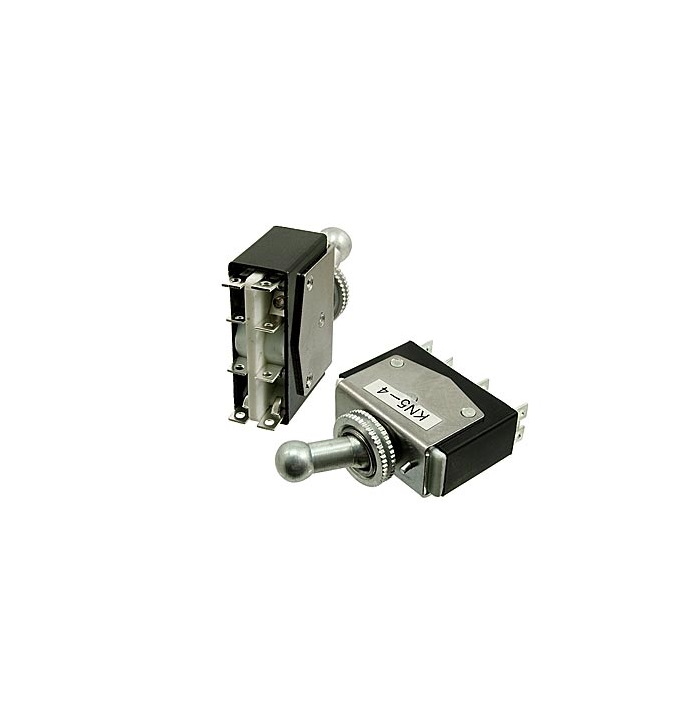

KN5-4 RUICHI, фото
KN5-4 RUICHI

Функциональные аналоги

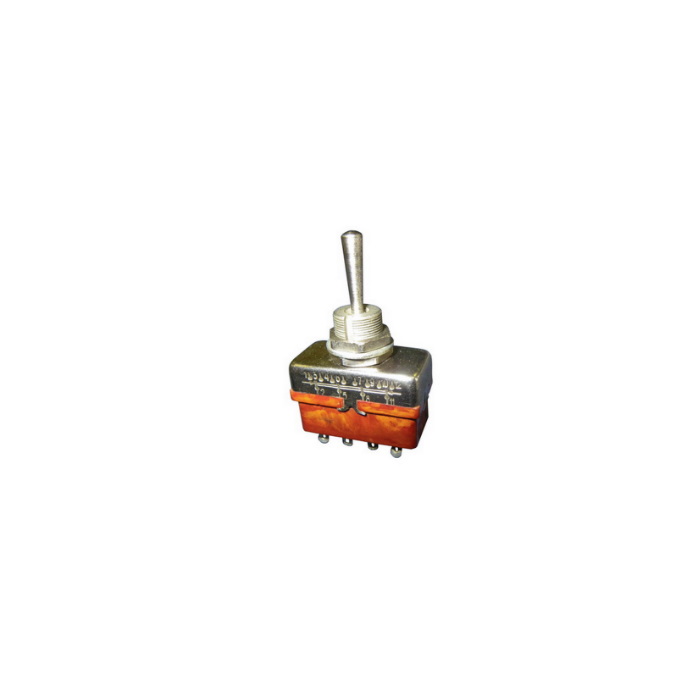

ПТ9-2 ОАО «Смоленский завод радиодеталей», фото
ПТ9-2 ОАО «Смоленский завод радиодеталей»
ПТ9-1 ОАО «Смоленский завод радиодеталей», фото
ПТ9-1 ОАО «Смоленский завод радиодеталей»
ПТ9-1В ОАО «Смоленский завод радиодеталей», фото
ПТ9-1В ОАО «Смоленский завод радиодеталей»

Возможные аналоги

ТВ1-4М off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ,,, фото
Артикул (ID): ZU-627
ТВ1-4М off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ,,
KN3(B)-401A Jietong Switch, фото
KN3(B)-401A Jietong Switch

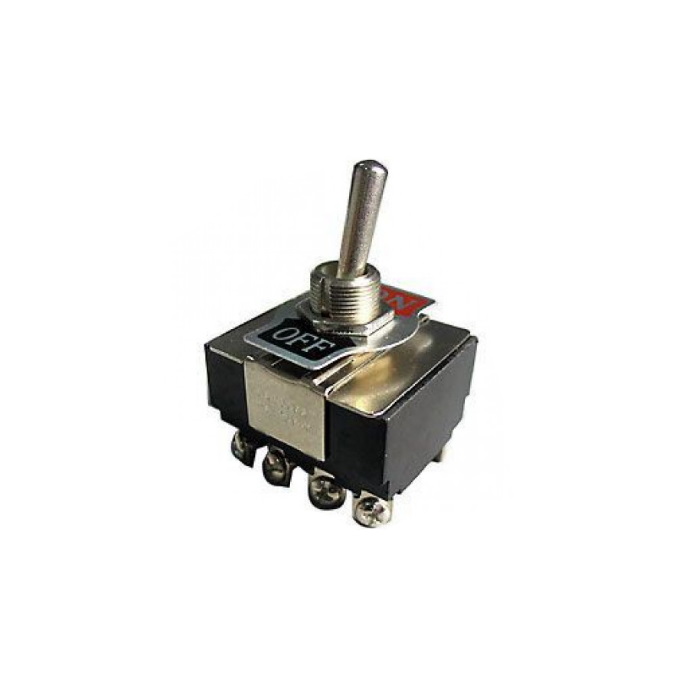

KN3(B)-401A Daier, фото
KN3(B)-401A Daier
ET415K12-Z Nidec Copal Electronics, фото
ET415K12-Z Nidec Copal Electronics
