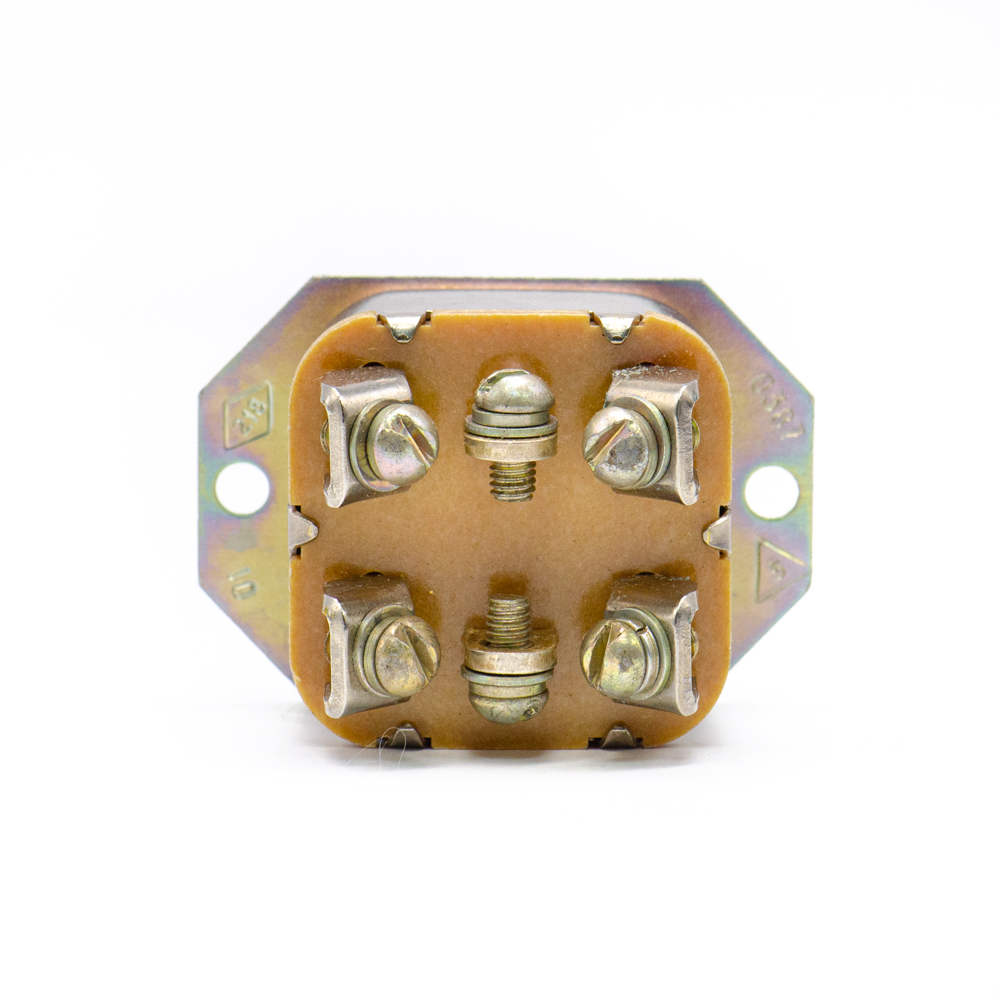

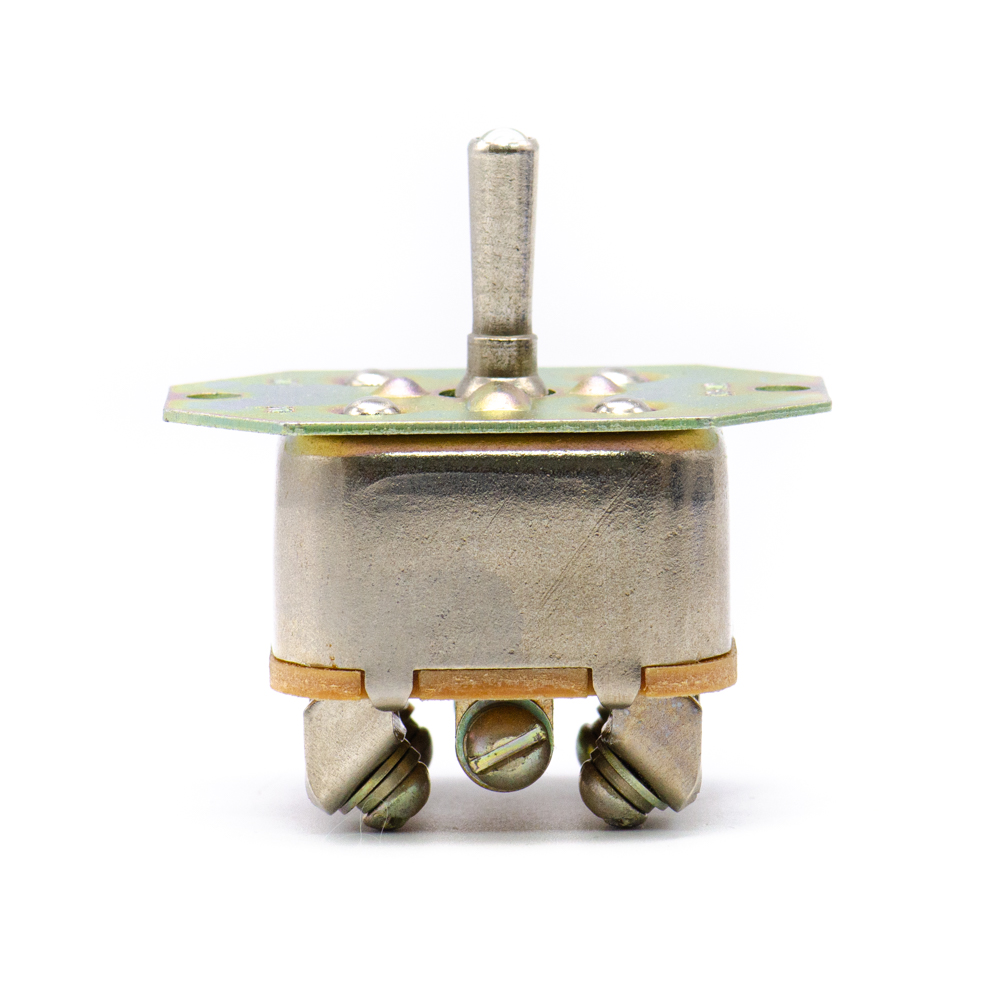

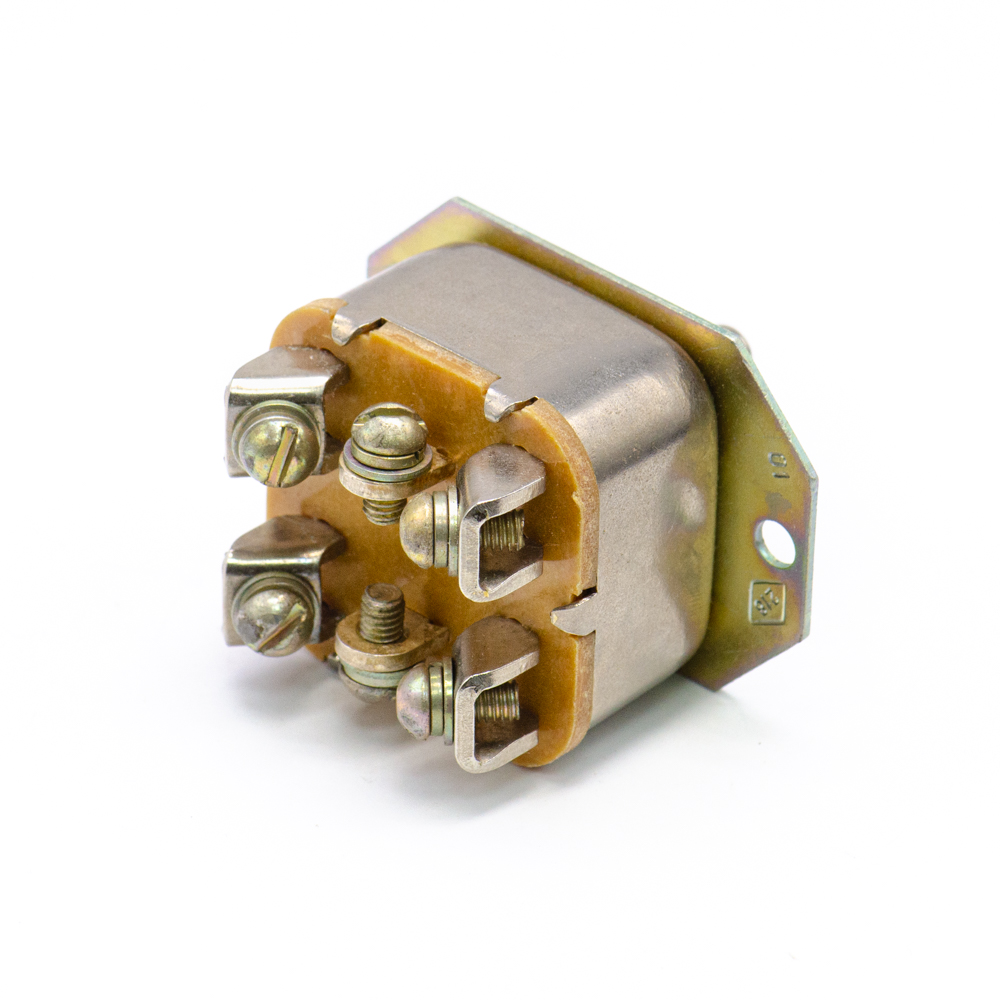

2ПН-20 (on)-off-(on), 20A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, ТУ16-526.016-73. (арт. KL-6899)

20 A; 27 V; (on)-off-(on); DPST; ТУ16-526.016-73
СССР
Артикул (ID): KL-6899
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ТУ16-526.016-73
Подробная документация
Аналоги и альтернативы
ID: 566085
На складе 12 шт
  • Цена от
    Включая НДС
    549.00 ₽
    439.20 ₽
  • Скидка -20%
  • 1 шт 439.20 ₽
    549 ₽
Количество
Быстрый заказ

Переключатель 2ПН-20 нажимной двухполюсный с нейтральным положением ручки управления. Предназначен для коммутации электрических цепей постоянного тока при напряжении не более 30 В и силе тока до 20 А. Используется для работы в качестве переключателей в закрытых стационарных и передвижных установках, в различных видах техники, в том числе в автомобильном, железнодорожном и речном транспорте. Расшифровка условного обозначения 2ПН-20: 2ПН - переключатель нажимной двухполюсный; 20 - номинальный ток, А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2ПН-20 (on)-off-(on), 20A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, ТУ16-526.016-73.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ТУ16-526.016-73
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 74
Наличие паспорта - этикетки нет
Транслитерация 2PN-20 (on)-off-(on), 20A(Ampere) 27V(Volt) Two-pole toggle switch, screw, TU16-526.016-73.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя 2ПН
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Электрическая схема контактовi DPST
Алгоритм работыi (on)-off-(on)
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический винт
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ni (никель)

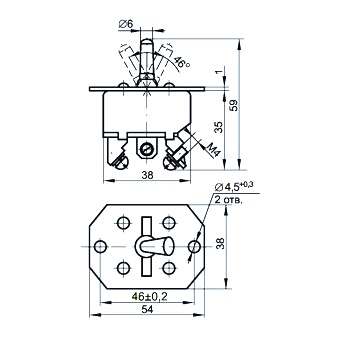

Установочные размеры 46 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса серый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 20 mm)
Наличие протектора нет
Габаритные размеры L*W*H 54х38х57 mm
Длина корпуса 54 mm
Ширина корпуса 38 mm
Высота корпуса 35 mm
Фактическая маркировка 2ПН-20
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПНПГ..., П2Т...

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 27 V
Сопротивление контактов не более 50 mΩ

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +50°С
Климатическое исполнениеi УХЛ
Относительная влажность до 100% при температуре +40°С
Макс. срок хранения 10 лет
Ресурс 12500 переключений
Минимальная наработка 10 000 час.
2ПН-20 (on)-off-(on), 20A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, ТУ16-526.016-73.   (datasheet)

Возможные аналоги

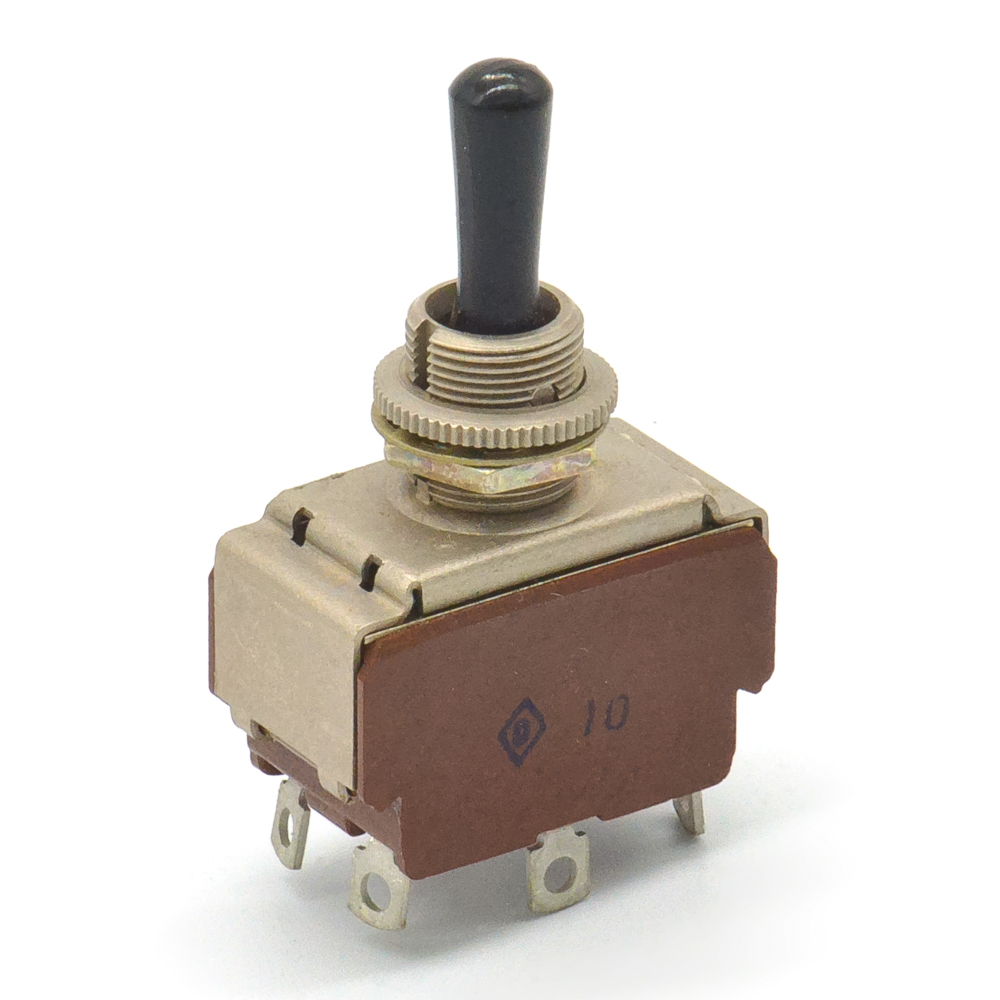

П2Т-15 on-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ, фото
