KN3(B)-223P(A) (on)-off-(on) 15А 250В Тумблер двухполюсный, пайка, RUICHI (арт. KL-7269)

250 V; (on)-off-(on); -
КИТАЙ
Артикул (ID): KL-7269
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 566962
На складе 10 шт
  • Цена от
    Включая НДС
    183.20 ₽
    146.56 ₽
  • Скидка -20%
  • 1 шт 159.12 ₽
    198.9 ₽
  • от 10 шт 146.56 ₽
    183.2 ₽
Количество
Быстрый заказ

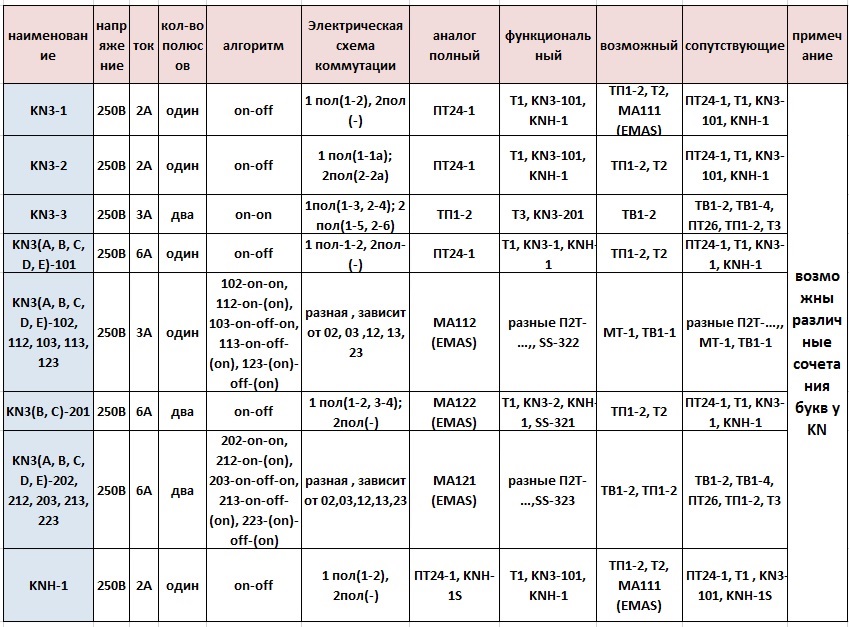

KN3(B)-223P(A) Тумблер двухполюсный серии KN3 предназначены для коммутации цепей сигнализации, питания и управления. Структура условного обозначения: KN3 – серия тумблера; (B) – тип тумблера; 2 – количество контактных групп (полюсов); 23 – схема включения (алгоритм работы): (ON)-OFF-(ON); A - номинальный ток (10/15 А); P – контакты под пайку. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

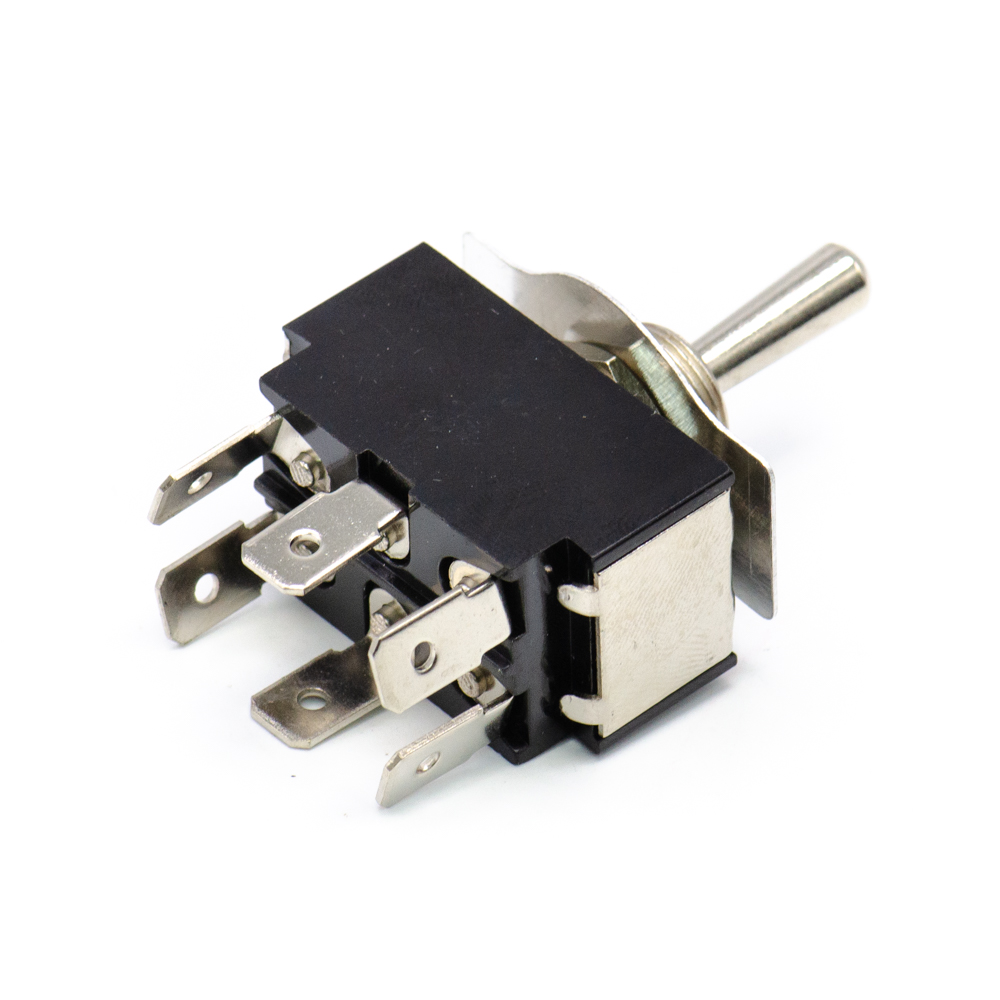

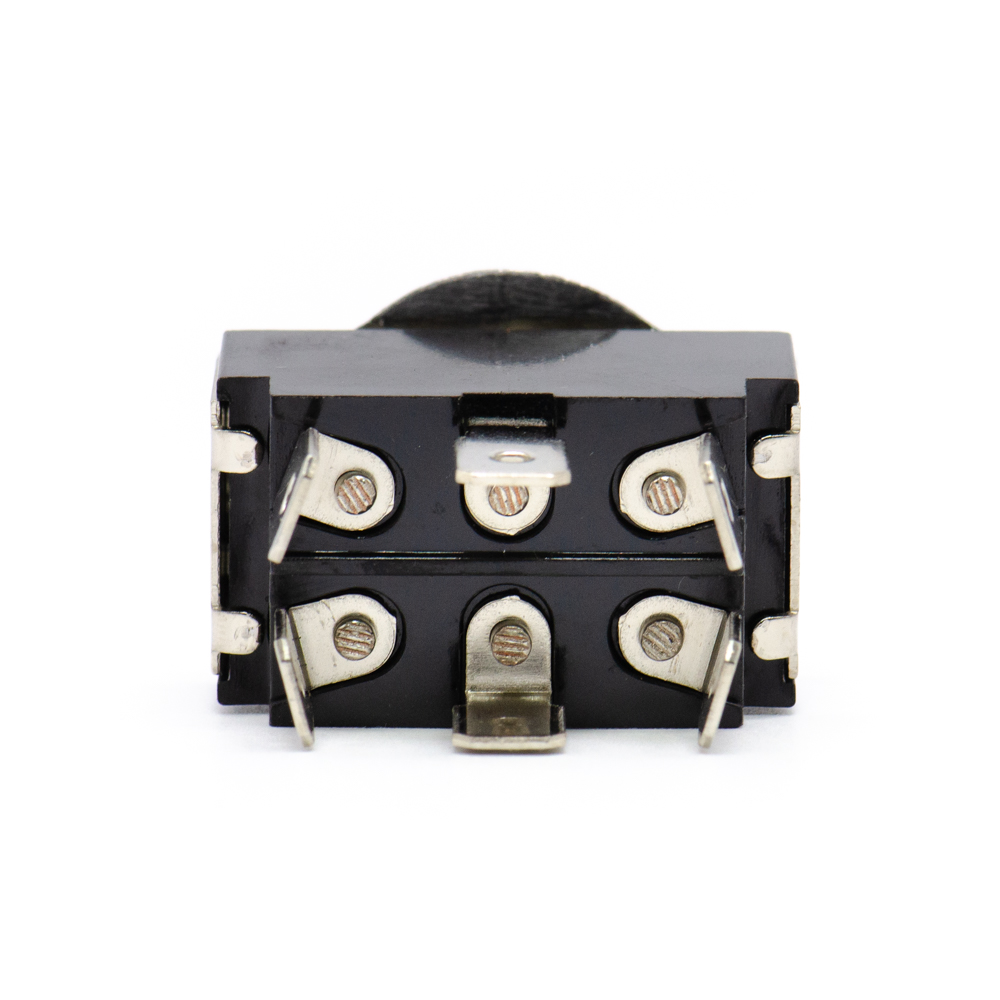

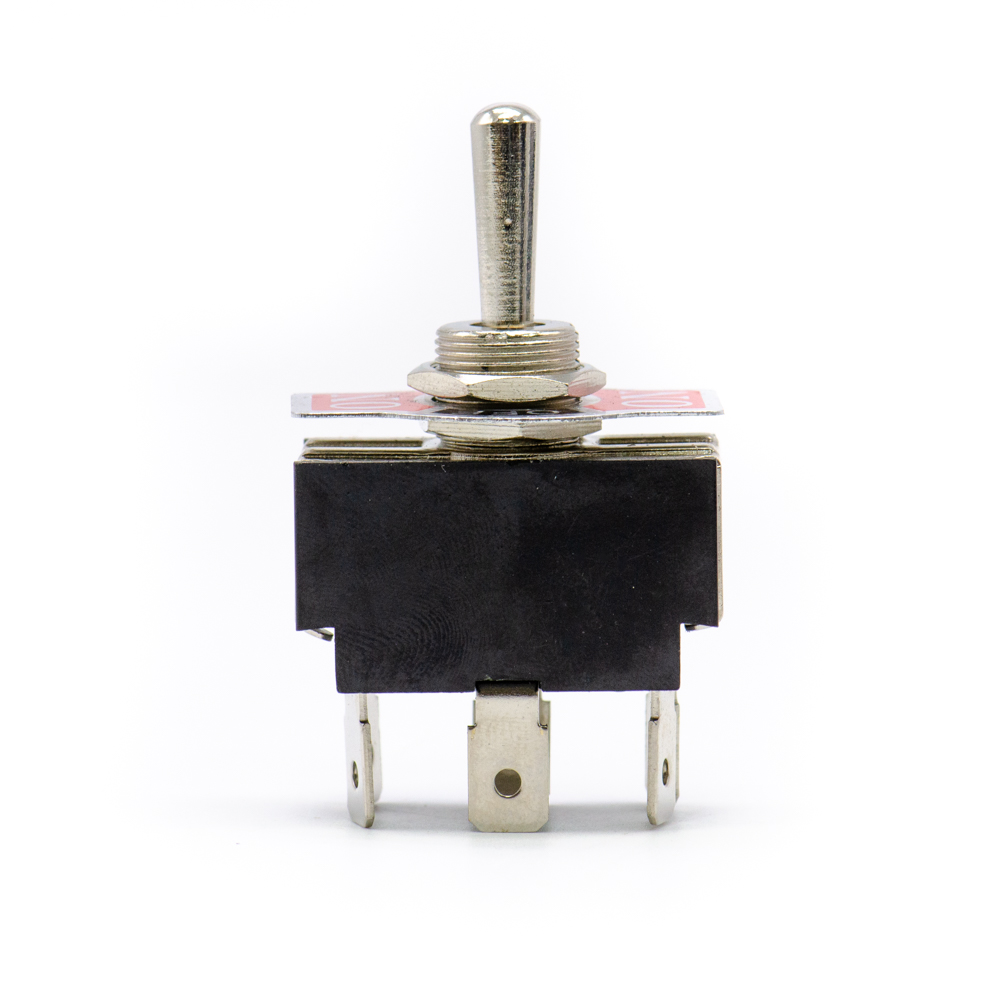

Наименование KN3(B)-223P(A) (on)-off-(on) 15А 250В Тумблер двухполюсный, пайка, RUICHI
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 32
Наличие паспорта - этикетки нет
Транслитерация KN3(B)-223P(A) (on)-off-(on) 10A 250V Two-pole toggle switch, soldering, RUICHI
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя KN3(B)
Число полюсов двухполюсный
Наличие фиксации нет фиксации
Наличие индикации (цвет) нет индикации
Количество положений 3 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1(-); полож.2(1-5; 2-6); полож.3(1-3; 2-4)
Алгоритм работыi (on)-off-(on)
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ni (никель)

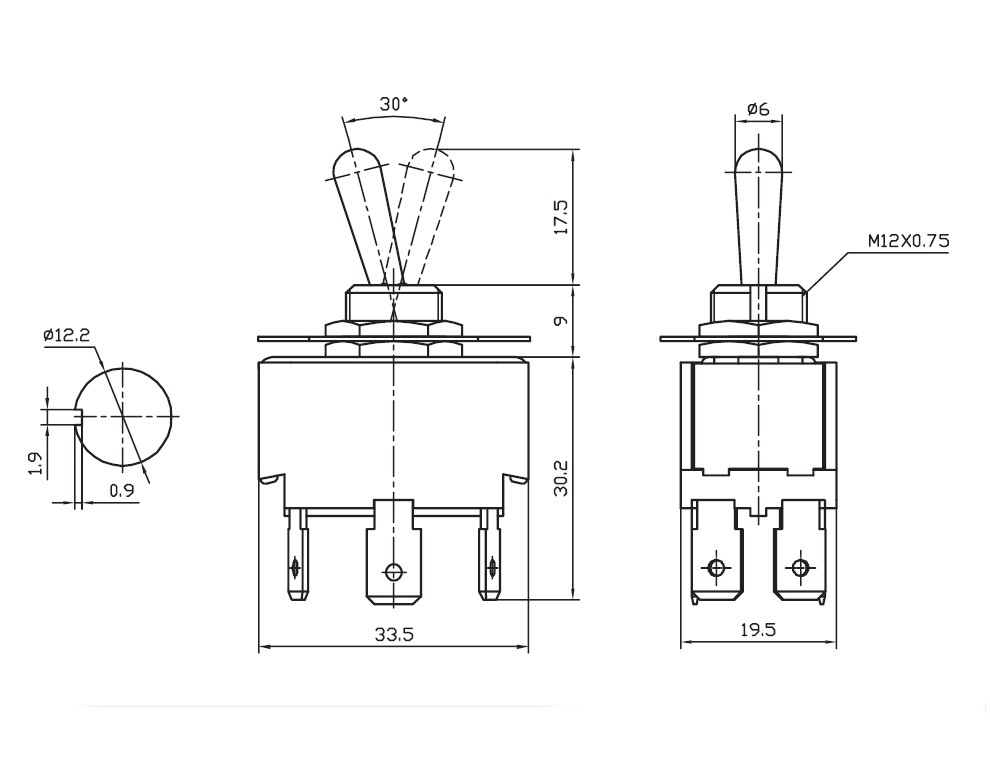

Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса аминопласт
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 17,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 33,5х19,5х53,5mm
Длина корпуса 33,5 mm
Ширина корпуса 19,5 mm
Высота корпуса 19 mm
Фактическая маркировка 15A 250VAC
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии KN3...

Технические характеристики

Номинальный ток 15 А
Номинальное напряжение 250 V
Максимальная коммутир.мощность 2,5 kW
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 100 MΩ (min 500 V DC)

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -25 до +85 °С
Макс. срок хранения 10 лет
Ресурс 10000 переключений
Минимальная наработка 10 000 час.
KN3(B)-223P(A) (on)-off-(on) 15А 250В Тумблер двухполюсный, пайка, RUICHI   (datasheet)
