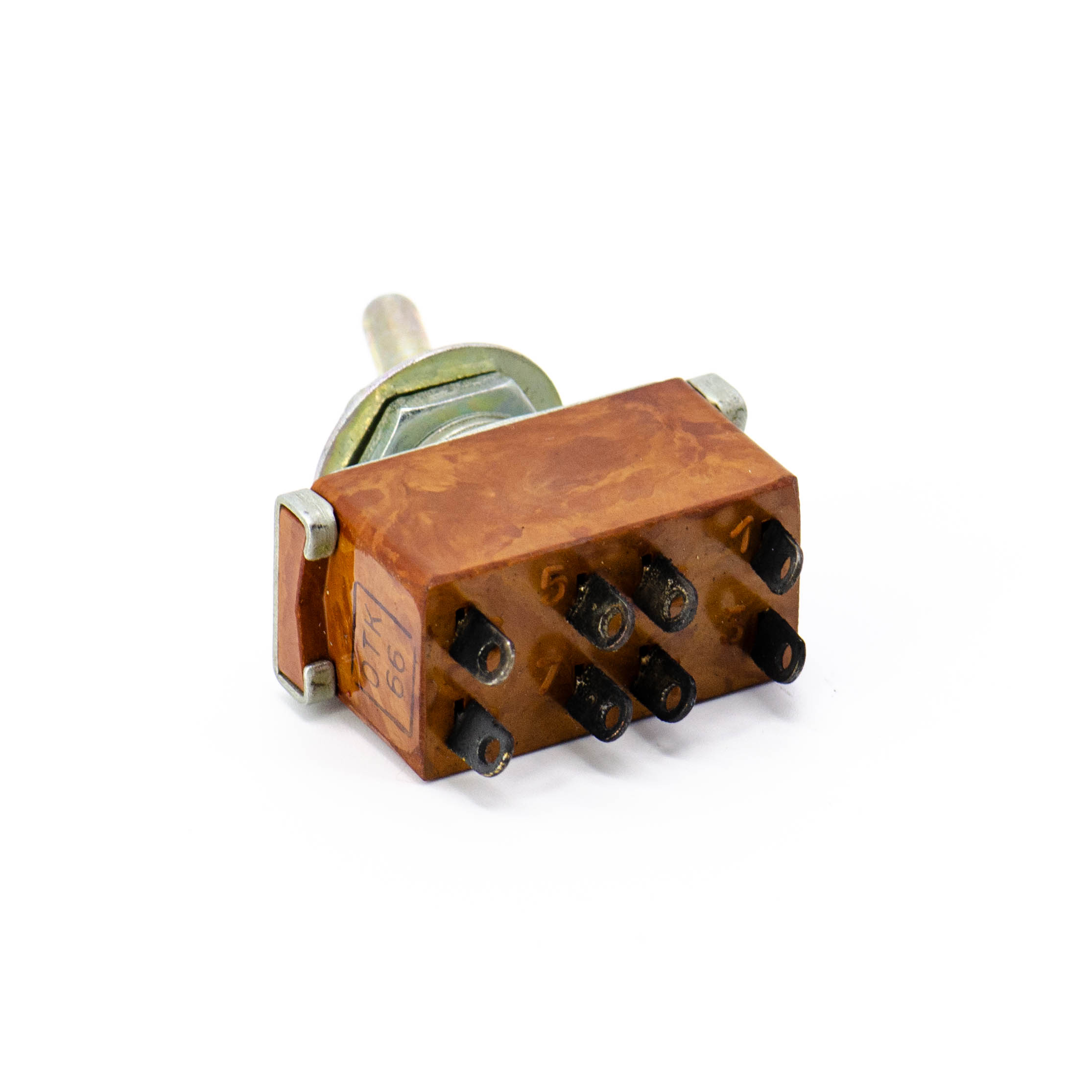

ПТ26-1 on-off/off-on, 5А(Ампер) 250В(Вольт) Тумблер двухполюсный, "1" 1993 (арт. OP-1524)

5 A; 250 V; on-off/off-on; DPDT; АГО.360.219 ТУ
Артикул (ID): OP-1524
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992-1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГО.360.219 ТУ
Подробная документация
Аналоги и альтернативы
ID: 242767
На складе 194 шт
  • Цена от
    Включая НДС
     950 ₽
  • 1 шт. 990 ₽
  • от 5 шт. 950 ₽
Количество
Быстрый заказ

ПТ26-1 Тумблер четырехполюсный предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре. ПТ26-1: ПТ – Серия тумблера: переключатель тумблерный. 26 – Номер серии. 1 – Электрический режим коммутации. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Кузбассрадио
Страна происхождения
ТУ АГО.360.219 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 35,6
Дата выпуска 1992-1993
Наличие паспорта - этикетки этикетка
Транслитерация PT26-1
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Тумблер ручного управления
Типономинал / Типоконструкция двухполюсный
Наличие фиксации есть
Наличие индикации (цвет) нет
Количество положений 2
Покрытие выводов или контактов Ag (серебро)
Метод монтажа на панель
Электрическая схема контактовi DPDT
Алгоритм работыi on-off/off-on
Фактическая маркировка ПТ26-1
Цвет изделия коричневый
Габаритные размеры L*W*H 39х18х58 mm
Длина корпуса 39 mm
Ширина корпуса 18 mm
Высота корпуса 20 mm
Материал корпуса карболит
Материал ручки(кнопки)-толкателя металл
Комплектность в сборе
Установочные размеры крепежное отверстие d = 14,5 mm
Число полюсов двухполюсный
Наличие протектора нет
Степень защиты IPi IP40
Цвет толкателя серый

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 250 V
Максимальная коммутир.мощность 250 W
Электрическая прочность изоляции 1100 V
Усилие или момент переключения 3,9 - 19,6 N
Сопротивление изоляции не менее 1000 MΩ
Электрическая схема коммутации полож.1 (1-2; 3-4); пол. 2 (5-6; 7-8)
Номинальный ток 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 10 лет
Ресурс 10 000 час
Климатическое исполнениеi УХЛ
Примечание 2 замык., 2 размык.
Статус изделия В настоящее время производит АО "НПП "Кузбассрадио"
ПТ26-1 on-off/off-on, 5А(Ампер) 250В(Вольт) Тумблер двухполюсный, "1" 1993   (datasheet)
