Скидка на Устройства защиты
-20%

ПТ24В on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.001 ТУ. (арт. ZP-6341)

on-off/off-on; SPDT; АУБК.642150.001 ТУ
РОССИЯ
Артикул (ID): ZP-6341
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АУБК.642150.001 ТУ
Подробная документация
Аналоги и альтернативы
ID: 403682
На складе 193 шт
  • Цена от
    Включая НДС
     1130.7 ₽
  • 1 шт 1130.7 ₽
Количество
Быстрый заказ

ПТ24В Тумблер однополюсный - перекидной переключатель с двухпозиционной фиксацией ручки управления. Структура условного обозначения: ПТ – тип тумблера (переключатель тумблерный); 24 – порядковый номер разработки; В - всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 1 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ24В on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.001 ТУ.
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования АУБК.642150.001 ТУ
Дата изготовленияi 2022
Вид приемки i "1"- ОТК
Масса изделия, гр 28
Наличие паспорта - этикетки нет
Транслитерация PT24V on-off/off-on, 1A (Amps) 250V (Volts) Single-pole toggle switch, soldering, AUBK.642150.001 TU
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ24
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2;); пол. 2 (3-4;)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

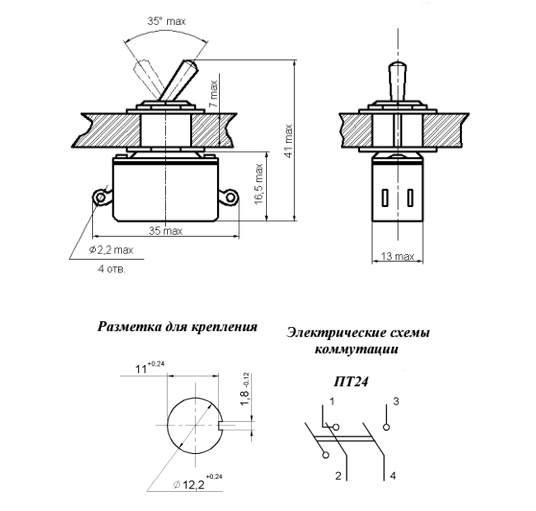

Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 18 mm)
Наличие протектора нет
Габаритные размеры L*W*H 35х13х41 mm
Длина корпуса 25 mm
Ширина корпуса 13 mm
Высота корпуса 16,5 mm
Фактическая маркировка ПТ24
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ24...,ТВ2-1..., ПТ8-1..., Т2..., E-TEN 1221...

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 250 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 120 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.
ПТ24В on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.001 ТУ.   (datasheet)

Полные аналоги

ПТ24В on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ, фото
Артикул (ID): TC-3799
ПТ24В on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ
  • 151 ₽ 1 шт.

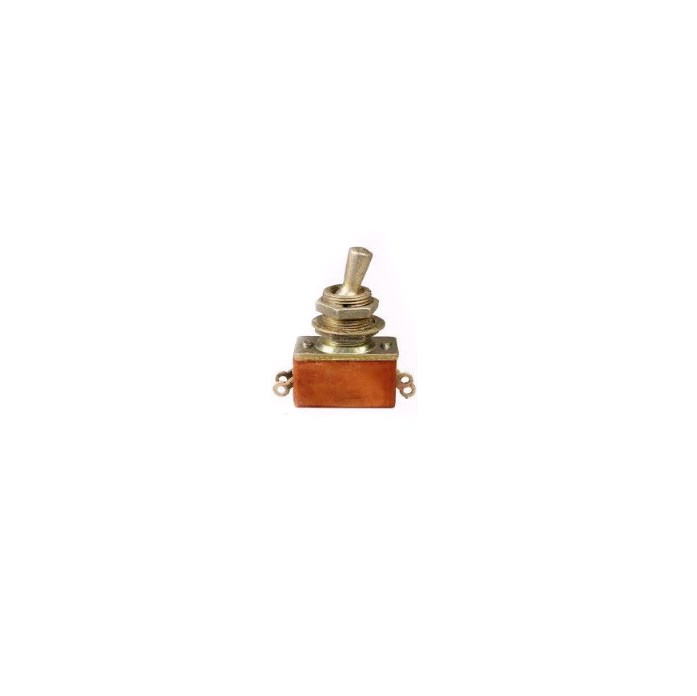

ПТ24-1 АО "НПП Кузбассрадио", фото
ПТ24-1 АО "НПП Кузбассрадио"

Функциональные аналоги

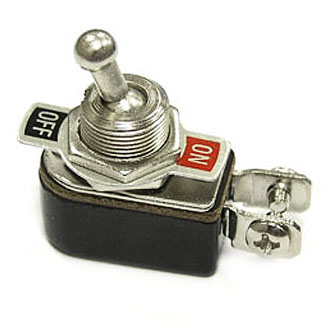

KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI., фото
Артикул (ID): ZE-9165
KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI.
  • 94.59 ₽ 1 шт.
  • 94.59 ₽ от 10 шт.
  • 94.59 ₽ от 100 шт.
ТВ2-1Т on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ, фото
Артикул (ID): OP-1743
ТВ2-1Т on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ
  • 194 ₽ 1 шт.
E-TEN 1221 off-on, 15A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI,, фото
Артикул (ID): ZE-163
E-TEN 1221 off-on, 15A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI,

Возможные аналоги

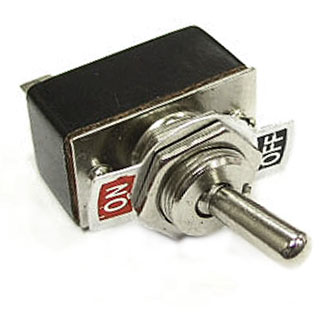

KN3-1 on-off, 3А(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZE-181
KN3-1 on-off, 3А(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, RUICHI

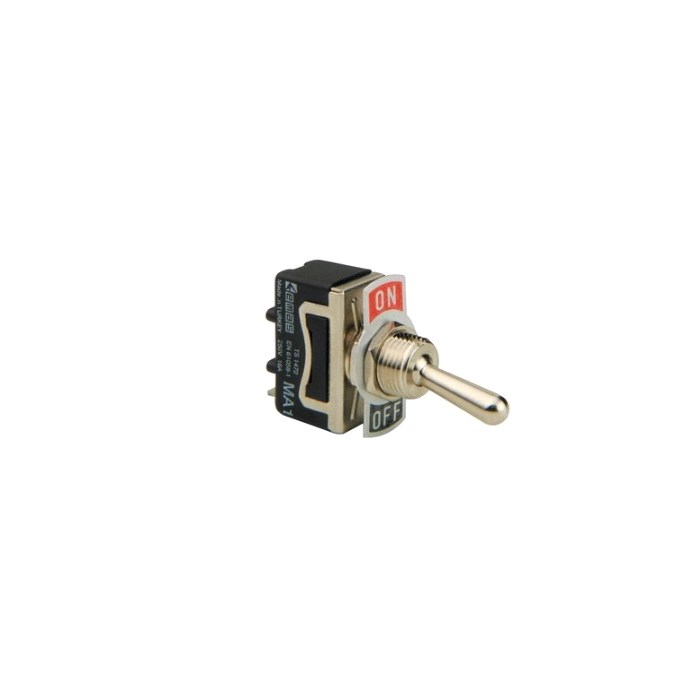

MA111 EMAS, фото
MA111 EMAS

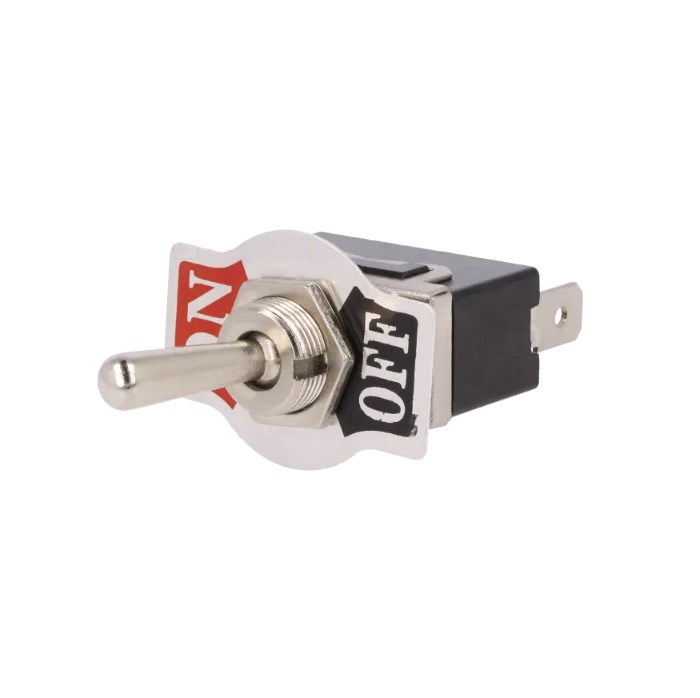

TSP101APA1, фото
TSP101APA1
