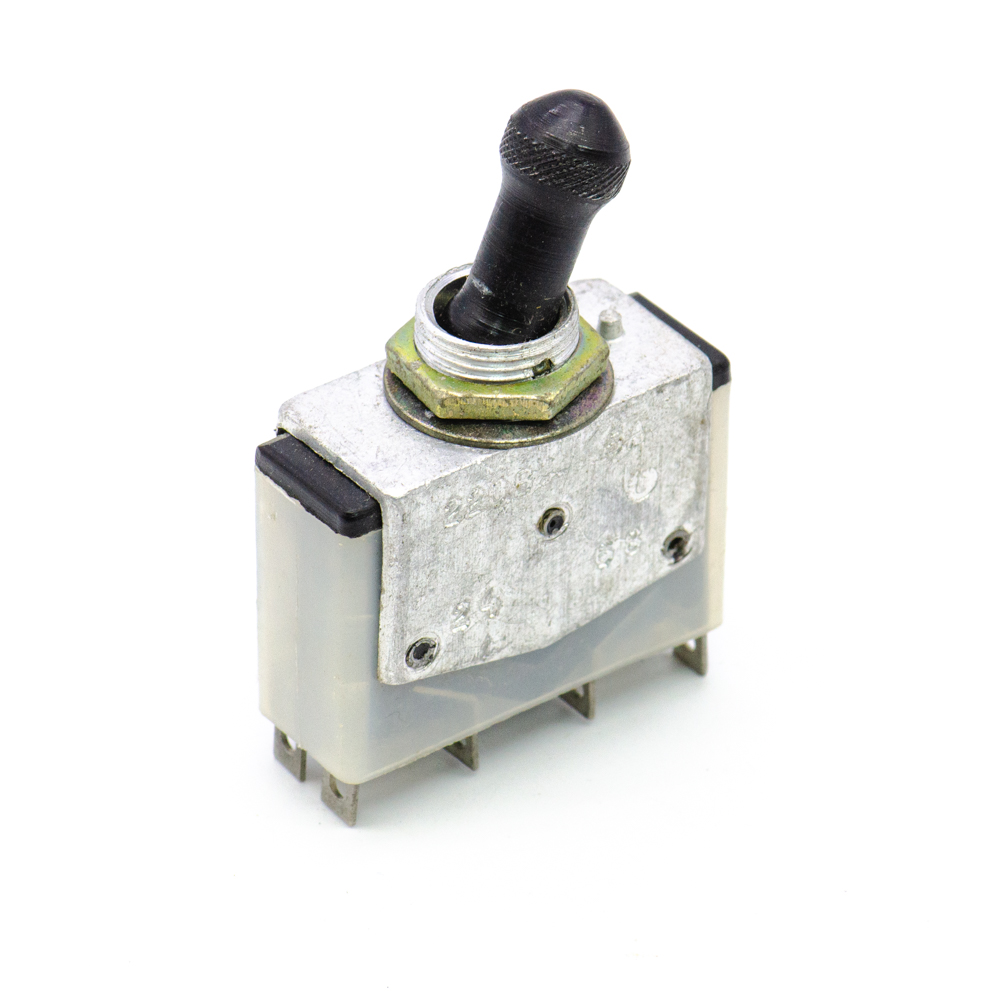

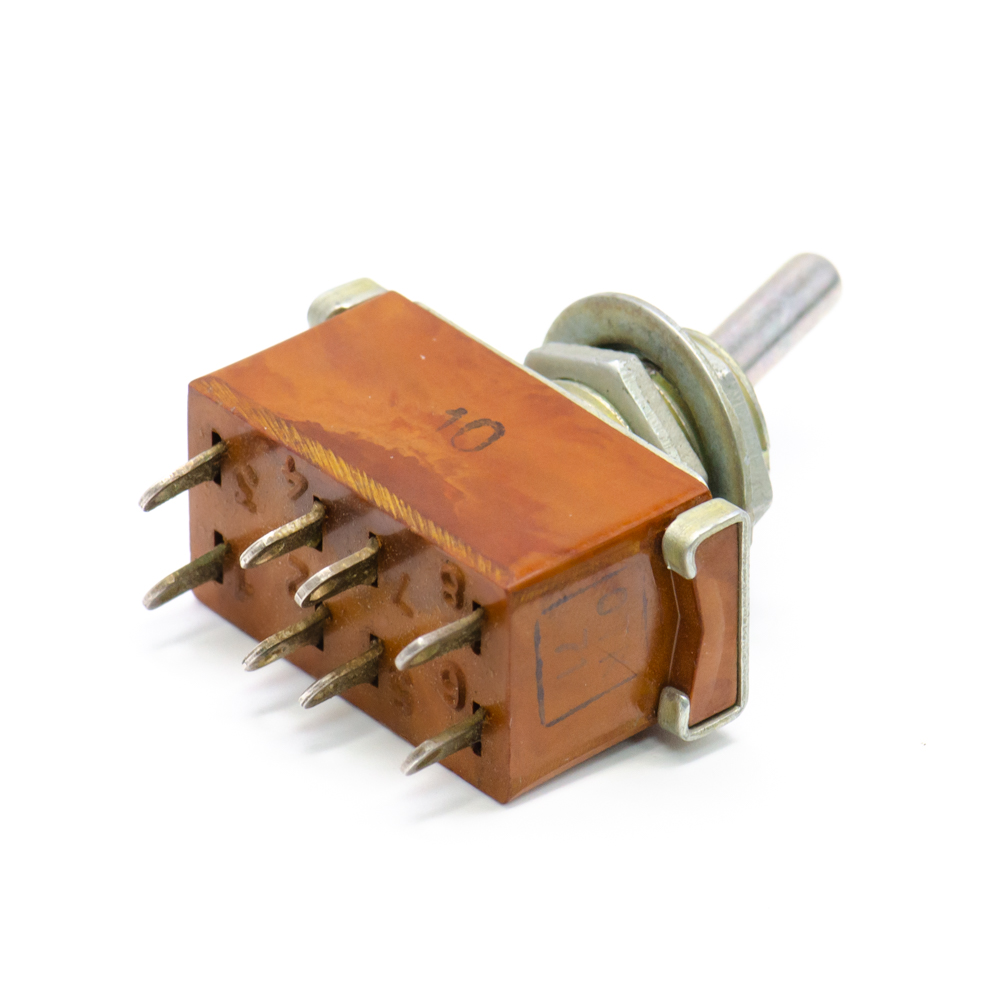

ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.209ТУ (арт. OP-1522)

on-off/off-on; DPDT; АГ0.360.209ТУ
СССР
Артикул (ID): OP-1522
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГ0.360.209ТУ
Подробная документация
Аналоги и альтернативы
ID: 242765
На складе 2 шт
  • Цена от
    Включая НДС
     945 ₽
  • 1 шт 945 ₽
Количество
Быстрый заказ

ПТ26-1 Тумблер четырехполюсный – перекидной переключатель с двухпозиционной фиксацией ручки управления. Структура условного обозначения: ПТ – тип тумблера (переключатель тумблерный); 26 – порядковый номер разработки; 1 – конструктивное исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 5 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.209ТУ
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования АГ0.360.209ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 35,6
Наличие паспорта - этикетки нет
Транслитерация PT26-1 on-off/off-on, 5A (Amps) 250V (Volts) Four-pole toggle switch, soldering, AG0.360.209TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ26-1
Число полюсов четырехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT

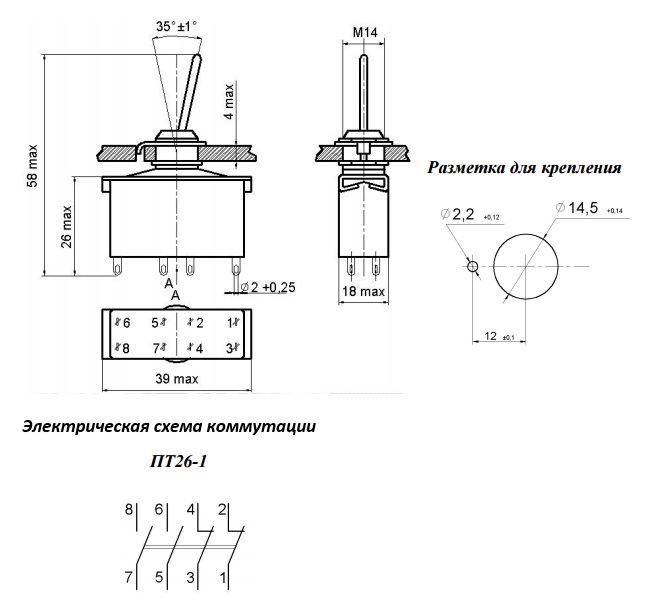

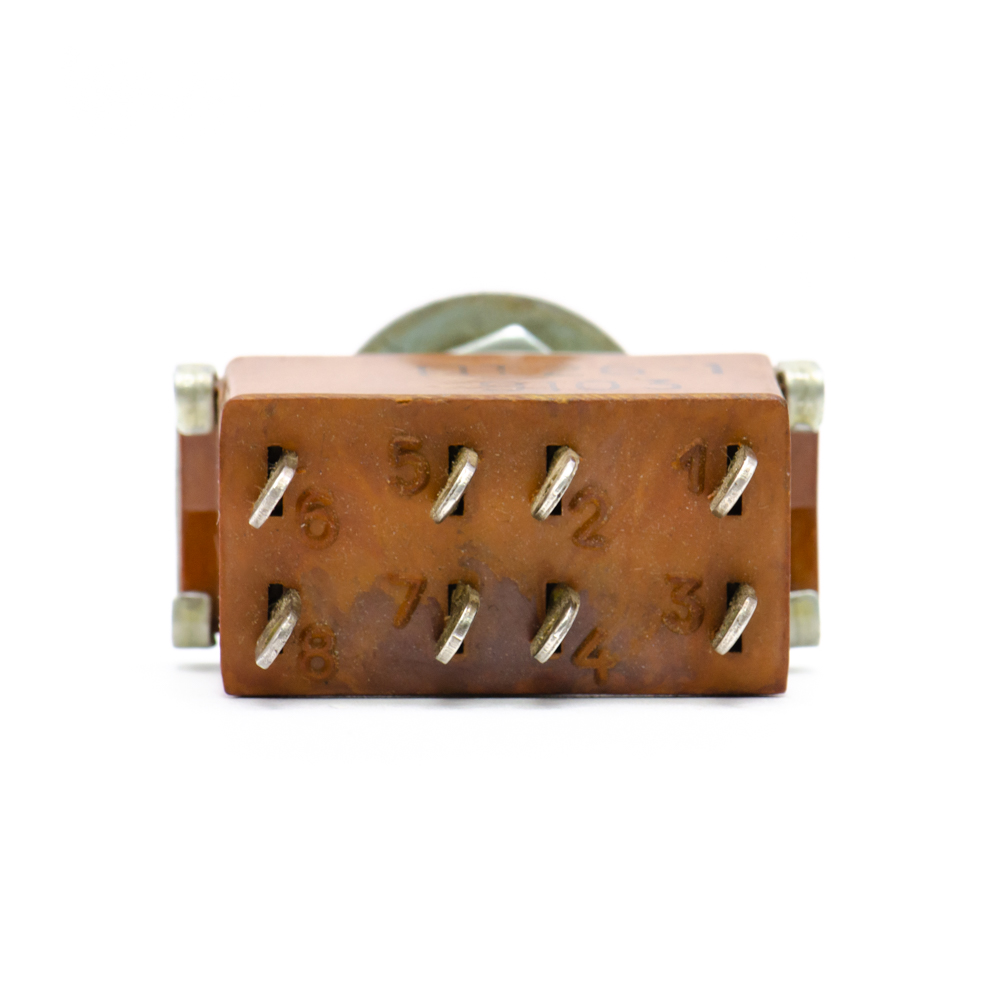

Электрическая схема коммутации полож.1 (1-2; 3-4); пол. 2 (5-6; 7-8)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 14,5 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 28 mm)
Наличие протектора нет
Габаритные размеры L*W*H 39х18х58 mm
Длина корпуса 39 mm
Ширина корпуса 18 mm
Высота корпуса 20,5 mm
Фактическая маркировка ПТ26-1
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ26-1...,ТВ1-2...,Т3..., ТП1-2...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 V
Усилие или момент переключения 5,9 - 18,6 N
Максимальная коммутир.мощность 400 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.
ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.209ТУ   (datasheet)

Функциональные аналоги

Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, фото
Артикул (ID): TN-5043
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ
  • 266 ₽ 1 шт.
ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ,, фото
Артикул (ID): OP-1546
ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ,
  • 342 ₽ 1 шт.
ТП1-2 on-on, 2А(Ампер) 220В(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ., фото
Артикул (ID): OP-1540
ТП1-2 on-on, 2А(Ампер) 220В(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ.
  • 270 ₽ 1 шт.
KN5-2 RUICHI, фото
KN5-2 RUICHI

Возможные аналоги

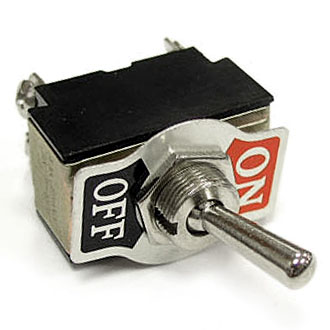

KN3(B)-201(A) on-off, 10A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
Артикул (ID): ZE-170
KN3(B)-201(A) on-off, 10A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI
  • 128.97 ₽ 1 шт.
  • 128.97 ₽ от 10 шт.
  • 128.97 ₽ от 100 шт.

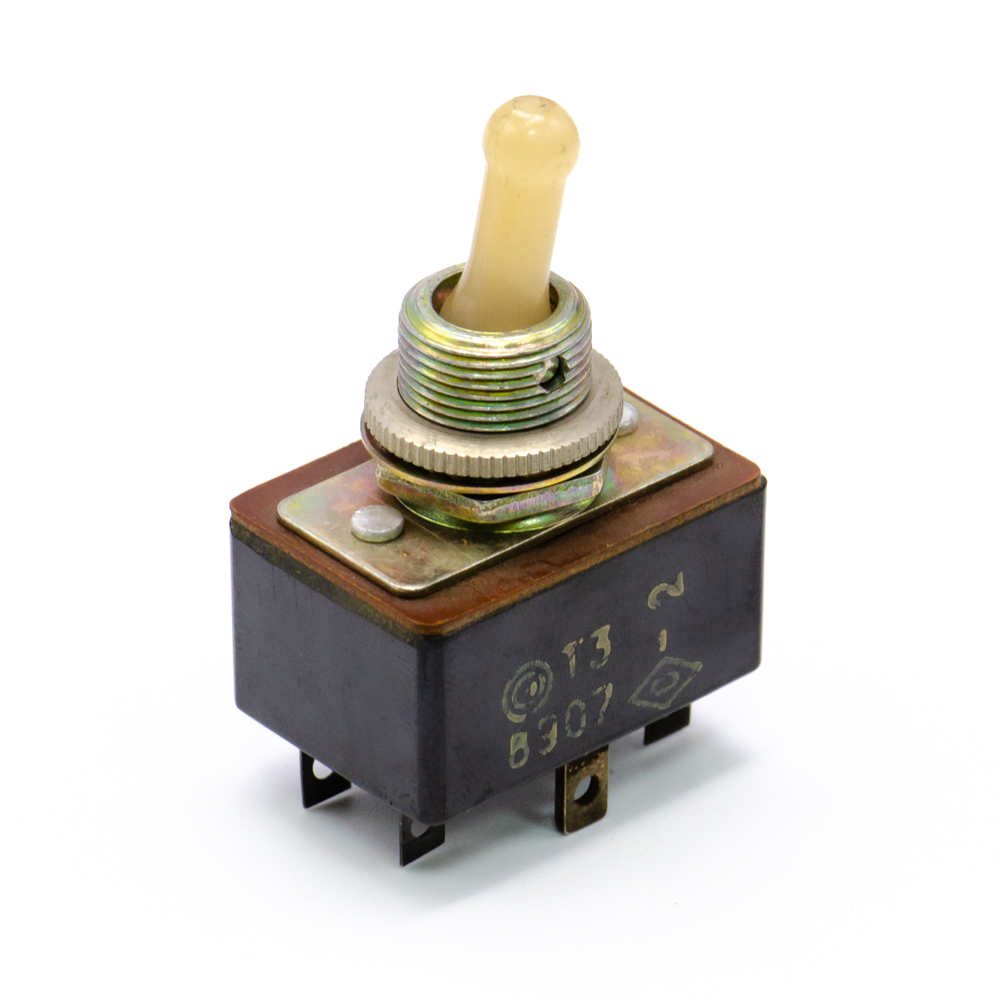

Т3 on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ., фото
