3ППГ-15К on-on, 15A(Ампер) 27V(Вольт) Тумблер трехполюсный, винт, 7Ш0.360.000ТУ. (арт. ZR-0286)

15 A; 27 VV; on-on; 3PDT; 7ШО.360.000ТУ
РОССИЯ
Артикул (ID): ZR-0286
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ 7ШО.360.000ТУ
Подробная документация
ID: 240831
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

3ППГ-15К Тумблер трехполюсный - перекидной герметизированный переключатель. Предназначен для коммутации электрических цепей постоянного тока при напряжении до 30 В и силе тока не более 15 А с активной и индуктивной нагрузками. Структура условного обозначения: 3 – трехполюсный; ППГ – переключатель перекидной герметизированный; 15 – условная характеристика; К - для установки в кабинах с красным освещением .Используется для работы в качестве переключателей в авиационной технике в составе бортового радиотехнического оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ППГ-15К on-on, 15A(Ампер) 27V(Вольт) Тумблер трехполюсный, винт, 7Ш0.360.000ТУ.
Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна изготовления РОССИЯ
Нормы и требования 7ШО.360.000ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 87,4
Наличие паспорта - этикетки нет
Транслитерация 3PPG-15K on-on, 15A (Amps) 27V (Volts) Three-pole toggle switch, screw, 7Sh0.360.000TU.
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя 3ППГ-15К
Число полюсов трехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi 3PDT

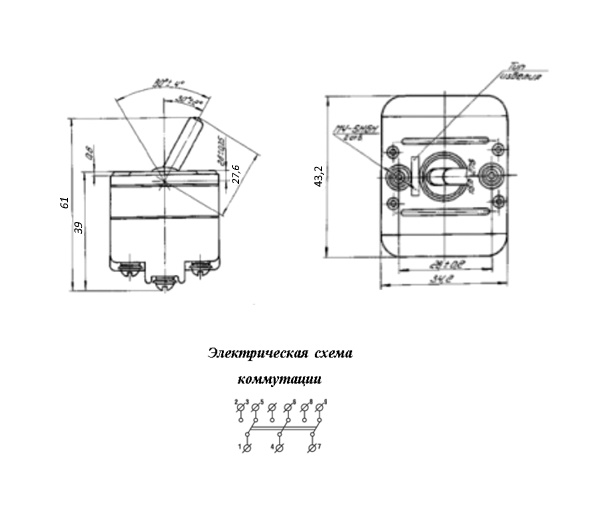

Электрическая схема коммутации полож.1 (1-3; 4-6; 7-9); пол. 2 (1-2; 4-5; 7-8)
Алгоритм работыi on-on
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический под винт (клемма кольцевая или вилочная)
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры 26 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 25,2 mm)
Наличие протектора нет
Габаритные размеры L*W*H 43,2х34,2х61 mm
Длина корпуса 43,2 mm
Ширина корпуса 34,2 mm
Высота корпуса 35 mm
Дополнительные характеристики герметизированный
Фактическая маркировка 3ППГ-15К
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, пакетный переключатель, тумблер...

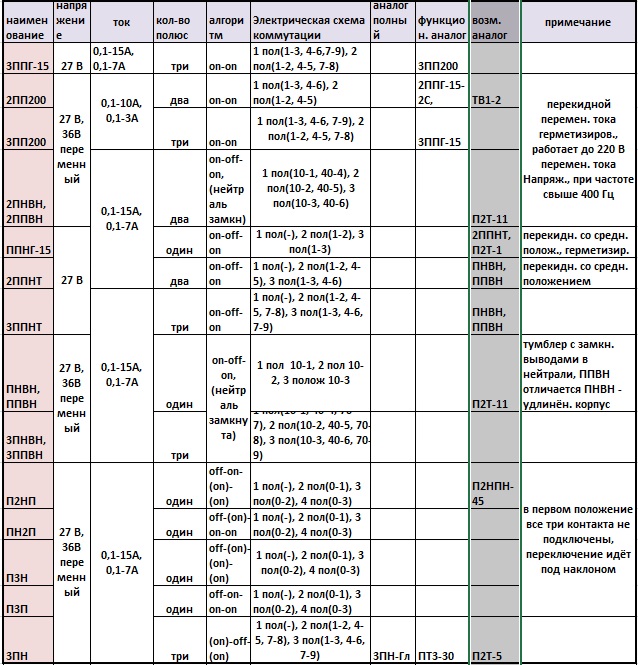

Аналогичные серии 3ПП200..., 3ПНТ..., 3ППГ...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 27 V
Допустимая перегрузка по току 30 A
Усилие или момент переключения 2,9 - 24,5 N

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi О - общеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 8 лет
Ресурс 25000 переключений
3ППГ-15К on-on, 15A(Ампер) 27V(Вольт) Тумблер трехполюсный, винт, 7Ш0.360.000ТУ.   (datasheet)
