Уценка 3ПН (on)-off-(on), 15A(Ампер) 36V(Вольт) Тумблер трехполюсный, винт, 8Ю3.602.135ТУ (арт. BV-3143)

(on)-off-(on); 3P3T; 8Ю3.602.135ТУ
РОССИЯ
Артикул (ID): BV-3143
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2001
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) -
  • Вид приемки "1"- ОТК
  • ТУ 8Ю3.602.135ТУ
Подробная документация
Аналоги и альтернативы
ID: 549900
На складе 1 шт
  • Цена от
    Включая НДС
     268.2 ₽
  • 1 шт 268.2 ₽
Количество
Быстрый заказ

Причина уценки: окись, отсутствие крепежа.
3ПН Тумблер трехполюсный - нажимной переключатель (три положения с самовозвратом в среднее). Структура условного обозначения: 3 – трехполюсный; П – переключатель; Н – нажимной. ГЛ - место установки: с индексом «ГЛ» - в кабинах с красным освещением, без индекса - в кабинах с обычным освещением. Тумблер
предназначен для работы в электрических цепях постоянного и переменного токов с активными и индуктивными нагрузками в различных климатических условиях. Используется в качестве переключателей в авиационной технике в составе бортового радиотехнического оборудования. Вся дополнительная информация находится во вложении, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка 3ПН (on)-off-(on), 15A(Ампер) 36V(Вольт) Тумблер трехполюсный, винт, 8Ю3.602.135ТУ
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования 8Ю3.602.135ТУ
Дата изготовленияi 2000-2009
Вид приемки i "1"- ОТК
Масса изделия, гр 126
Наличие паспорта - этикетки нет
Транслитерация 3PN (on)-off-(on), 15A (Amps) 36V (Volts) Three-pole toggle switch, screw, 8U3.602.135TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя 3ПН
Число полюсов трехполюсный
Наличие фиксации нет фиксации
Наличие индикации (цвет) индикация желтая (светящийся глазок)
Количество положений 3 положения
Электрическая схема контактовi 3P3T

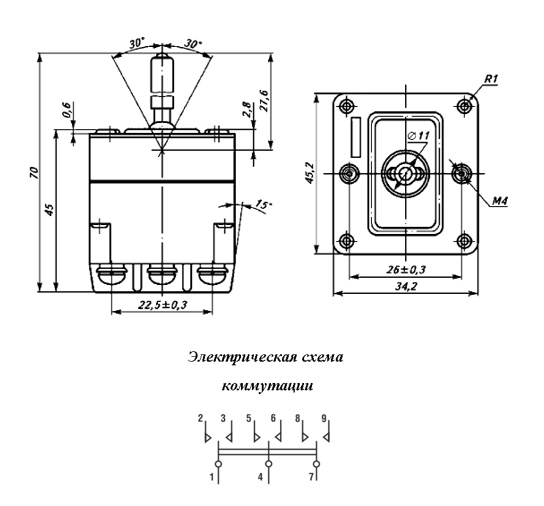

Электрическая схема коммутации полож.1(-); полож.2(1-2; 4-5; 7-8); полож.3(1-3; 4-6; 7-9)
Алгоритм работыi (on)-off-(on)
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический винт
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ni (никель)
Установочные размеры 26 mm расстояние между монтажными отверстиями, винт М4
Диаметр установочного отверстия 4 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя белый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 25 mm)
Наличие протектора есть (белый)
Габаритные размеры L*W*H 45,2х34,2х70 mm
Длина корпуса 45,2 mm
Ширина корпуса 34,2 mm
Высота корпуса 45 mm
Фактическая маркировка 3ПН
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 36 V
Усилие или момент переключения 9,8 - 29,4 N
Сопротивление контактов не более 50 mΩ

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность до 100% при температуре +40°С
Макс. срок хранения 10 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.
Уценка 3ПН (on)-off-(on), 15A(Ампер) 36V(Вольт) Тумблер трехполюсный, винт, 8Ю3.602.135ТУ   (datasheet)
