2РМТ22КПН4Г3В1В Розетка кабельная, перекрут (арт. TP-7722)

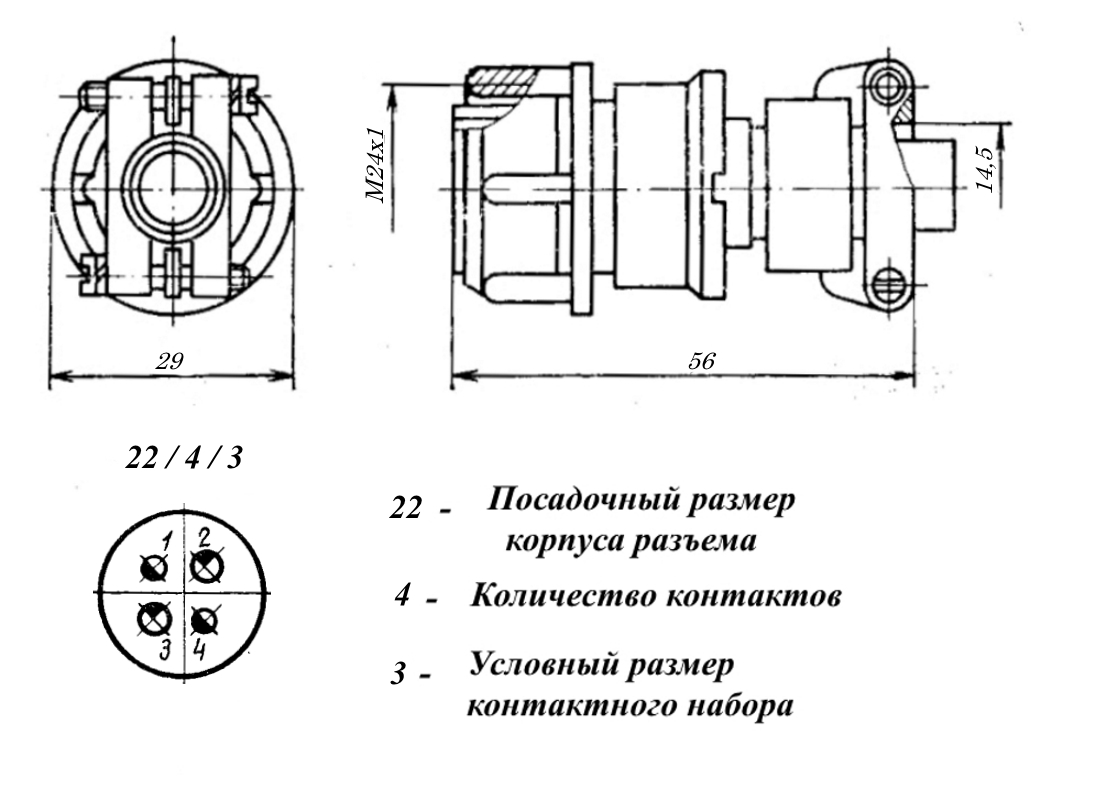

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22КПН4Г3В1В  предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (3 - контакты диаметром 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМ(Т)22Б4Ш3В1В, 2РМ22бпн(э)4Ш3В1В, 2РМТ22бпн(э)4Ш3В1В, 2РМ22бун(э)4Ш3В1В, 2РМТ22бун(э)4Ш3В1В.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ22КПН4Г3В1В Розетка кабельная, перекрут
Торговая марка НПО "Элекон", г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр 41,3
Дата выпуска 2004
Транслитерация 2RMT22KPN4G3V1V
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция розетка кабельная
Тип контакта круглый
Количество выводов или контактов 4
Условный номер контактного набора 3 - контакты Ø 2 mm и 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Цвет изделия серый
Габаритные размеры L*W*H 71х30 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 5
Номинальное напряжение 560
Рабочий ток 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнение В2.1
Статус изделия В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада 1
