2РМТ22КПН4Г3В1В Розетка кабельная.. (арт. TP-7720)

к сравнению отложить

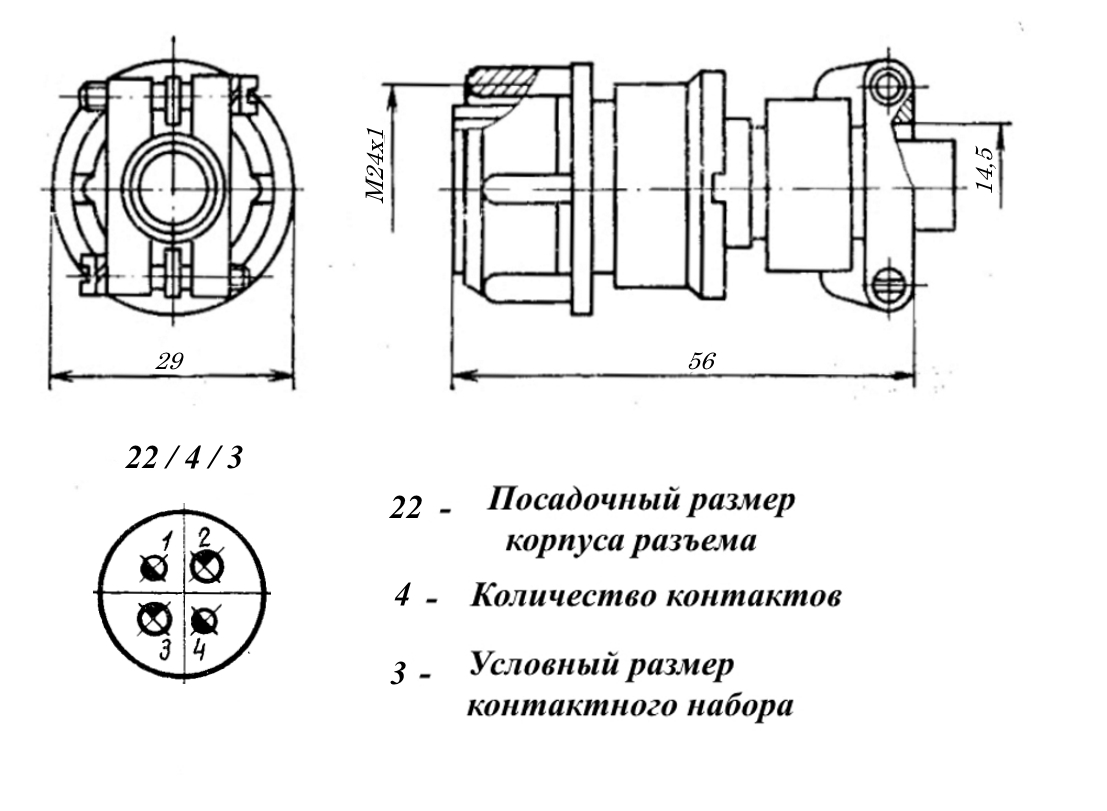

2РМТ22КПН4Г3В1В Розетка кабельная.. фото

Каменск-Уральский завод «Исеть», г. Каменск-Уральский

Артикул (ID): TP-7720

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 2004
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

ID: 404764

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22КПН4Г3В1В предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (3 - контакты диаметром 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМ(Т)22Б4Ш3В1В, 2РМ22бпн(э)4Ш3В1В, 2РМТ22бпн(э)4Ш3В1В, 2РМ22бун(э)4Ш3В1В, 2РМТ22бун(э)4Ш3В1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Описание

Отзывы

Общая информация

Торговая марка	Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	41,3
Дата выпуска	2004
Транслитерация	2RMT22KPN4G3V1V
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1992-2017

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РМТ
Условный размер корпуса	22
Количество выводов или контактов	4
Условный номер контактного набора	3 - контакты Ø 2 mm и 3 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМТ22КПН4Г3В1В
Цвет изделия	серый
Габаритные размеры LWH	71х30 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5
Номинальное напряжение	560
Рабочий ток	18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В2.1
Статус изделия	В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
