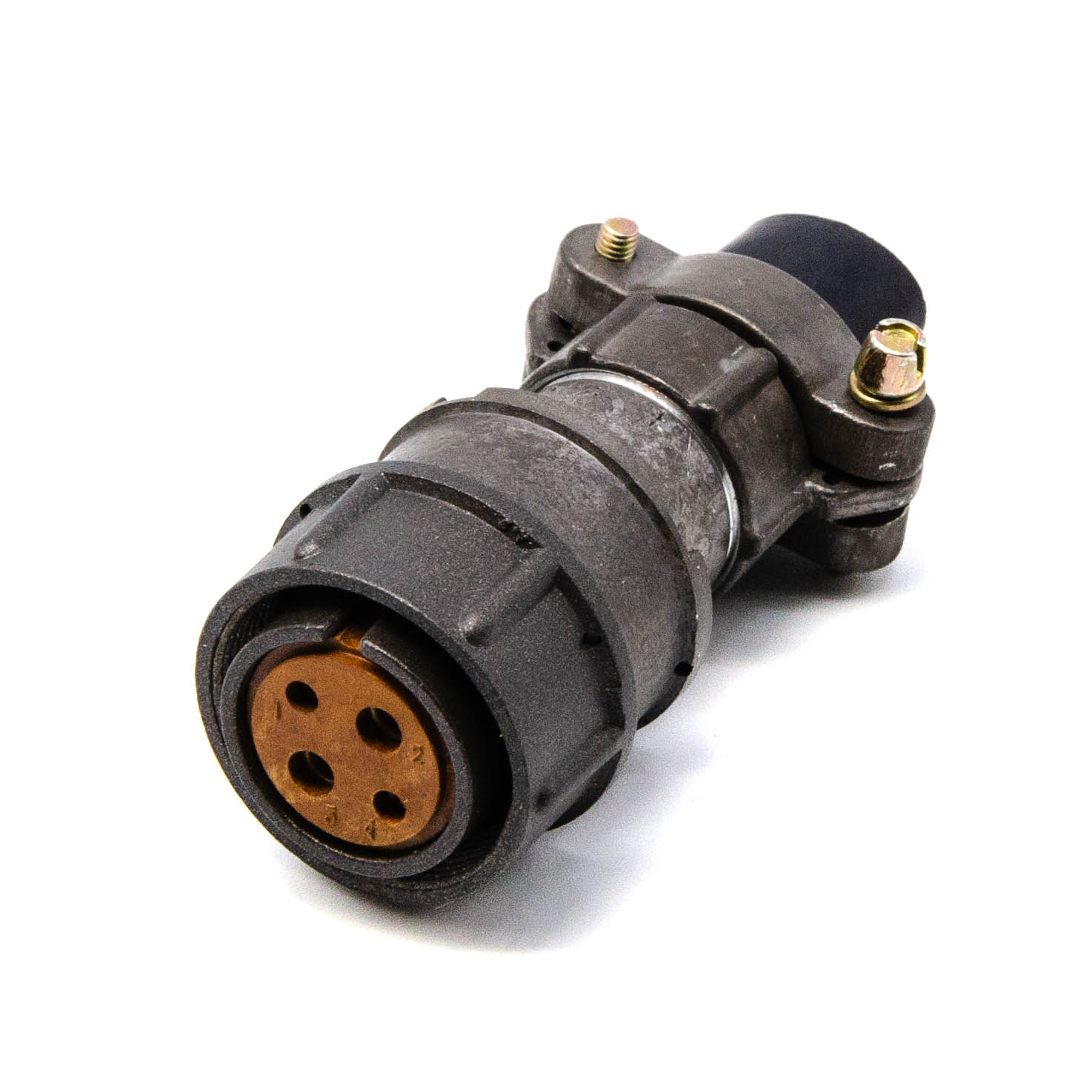

2РМТ22КПН4Г3В1В Розетка кабельная, прямой патрубок, карболит, (арт. OF-946)

РОССИЯ
Артикул (ID): OF-946
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 274929
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

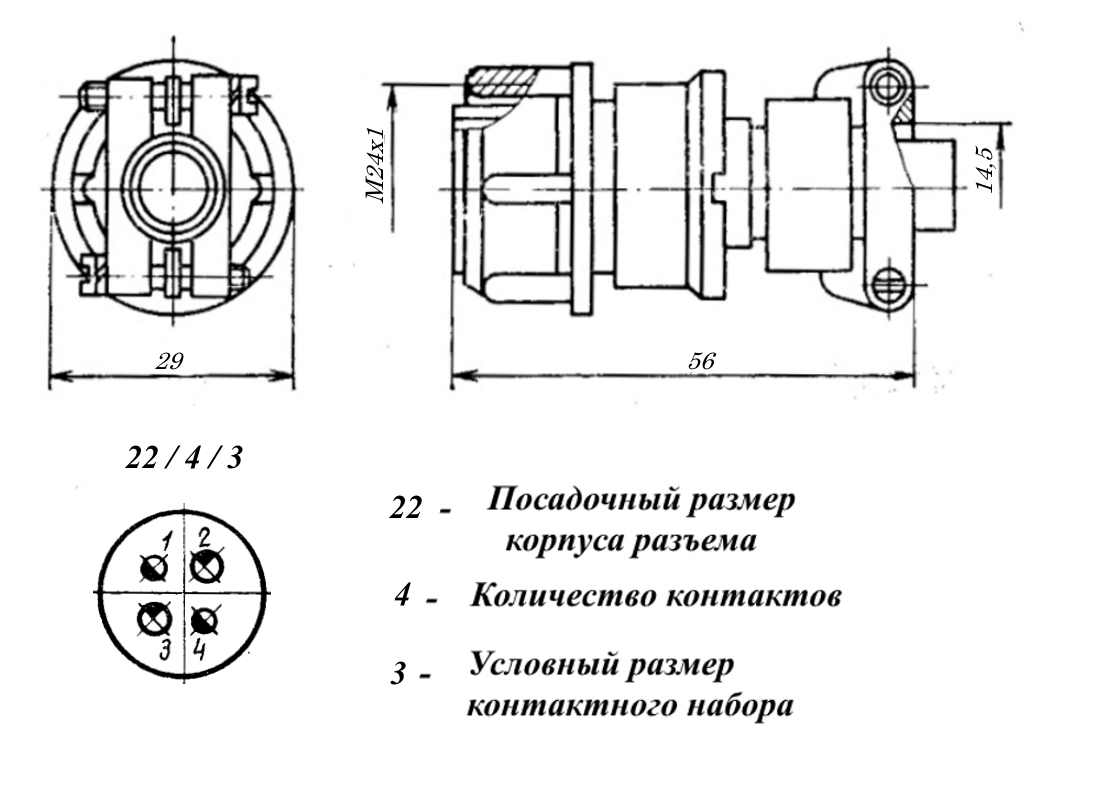

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22КПН4Г3В1В  предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (3 - контакты диаметром 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМ(Т)22Б4Ш3В1В, 2РМ22бпн(э)4Ш3В1В, 2РМТ22бпн(э)4Ш3В1В, 2РМ22бун(э)4Ш3В1В, 2РМТ22бун(э)4Ш3В1В.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 41,3
Дата изготовленияi 1992-1999
Транслитерация 2RMT22KPN4G3V1V
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 22
Количество выводов или контактов 4
Условный номер контактного набора 3 - контакты Ø 2 mm и 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМТ22КПН4Г3В1В
Цвет изделия серый
Габаритные размеры L*W*H 71х30 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 5
Номинальное напряжение 560
Рабочий ток 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Механический удар многократное действие: пиковое ударное ускорение 1 000
Механический удар однократное действие: пиковое ударное ускорение 5 000

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
2РМТ22КПН4Г3В1В Розетка кабельная, прямой патрубок, карболит,

Функциональные аналоги

2РМ22КПЭ4Г3В1 Розетка кабельная, фото
Артикул (ID): SN-9332
2РМ22КПЭ4Г3В1 Розетка кабельная

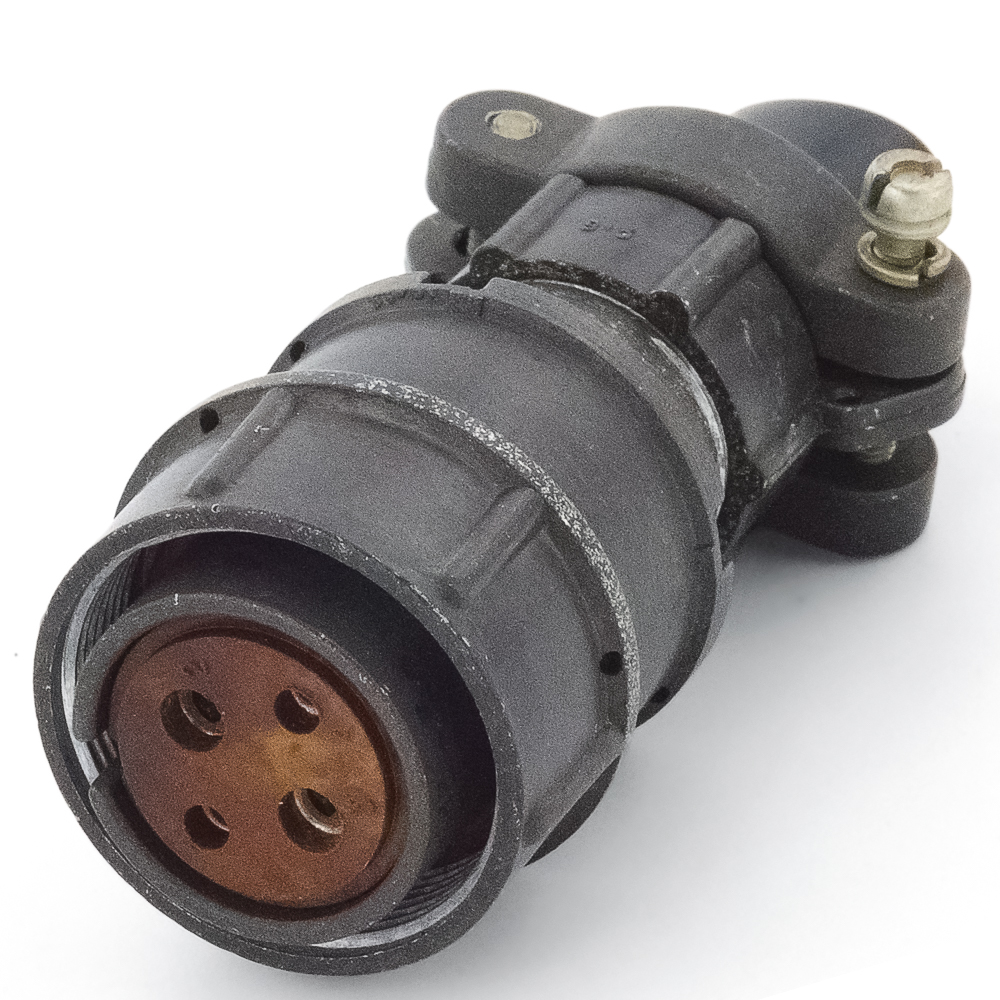

2РМ22КПН4Г3В1 Розетка кабельная, "5", фото
Артикул (ID): OP-1973
2РМ22КПН4Г3В1 Розетка кабельная, "5"
