2РМ22КПН4Г3В1 Розетка кабельная, "5" (арт. OP-1973)

к сравнению отложить

2РМ22КПН4Г3В1 Розетка кабельная, "5" фото

No name USSR

Артикул (ID): OP-1973

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1985-1989 гг
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

Аналоги и альтернативы

ID: 275821

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМ22КПН4Г3В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямая форма кожуха; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (контакты диаметром 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются вилки блочные 2РМ(Т)22Б4Ш3В1, 2РМ22бпн(э)4Ш3В1, 2РМТ22бпн(э)4Ш3В1, 2РМ22бун(э)4Ш3В1, 2РМТ22бун(э)4Ш3В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	40,91
Дата выпуска	1985-1989 гг
Транслитерация	2RM22KPN4G3V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	22
Количество выводов или контактов	4
Условный номер контактного набора	3 - контакты Ø 2 mm и 3 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ22КПН4ГНВ1
Цвет изделия	серый

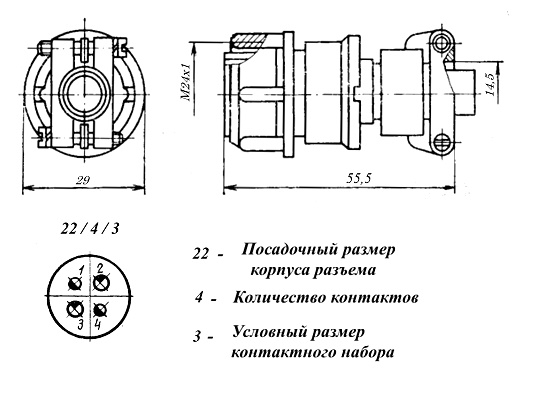

Габаритные размеры LWH	29х68 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Номинальное напряжение	560 V
Рабочий ток	18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +70°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
