РГ1Н-1-5 Розетка щелевые контакты, карболит "5" (арт. KP-4153 )

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 5" - ВП, ПЗ; нет кожуха; ОЮ0.364.002ТУ
РОССИЯ
Артикул (ID): KP-4153
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.364.002ТУ
  • ГОСТ 15150-69
Подробная документация
Аналоги и альтернативы
ID: 417987
На складе 50 шт
  • Цена от
    Включая НДС
     170 ₽
  • 1 шт. 175 ₽
  • от 10 шт. 170 ₽
Количество
Быстрый заказ

РГ1Н-1-5 Розетка щелевые контакты, карболит – низкочастотный прямоугольный соединитель миниатюрного типа. Структура условного обозначения: Р – соединитель низкочастотный для внутреннего монтажа, Г – гнездовой контакт (розетка), 1 – приборная часть соединителя, Н – низкочастотный, 1 – порядковый номер разработки, 5 – 16-контактная розетка, отсутствие буквы – покрытие контактов – серебро. Отсутствие буквы В – климатическое исполнение УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования ОЮ0.364.002ТУ
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 3,9
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RG1N-1-5 Socket slot contacts, carbolite "5"
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ1Н-1
Типономинал / Типоконструкция розетка блочная
Количество контактов 16
Вид контактов щелевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов два
Наличие зажима есть
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Вид кожуха, патрубка прямой
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 34,5 mm
Ширина изолятора 12 mm
Высота изолятора 10,9 mm

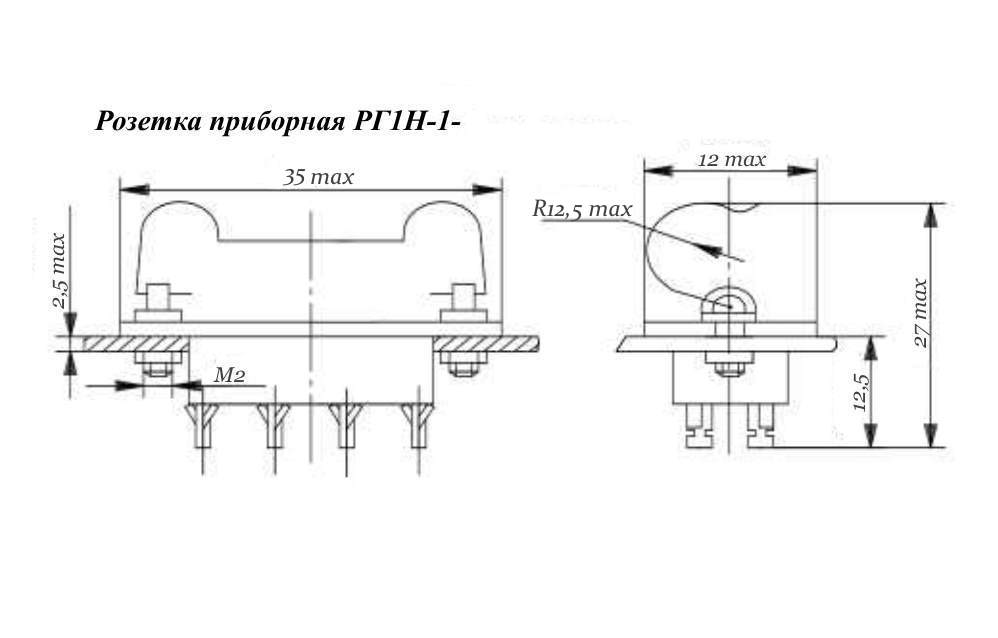

Габаритные размеры L*W*H 34,5х12х27 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 30 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РШ2НМ-1-29; РШ2НМ-1-30
Состояние товара с хранения
Статус изделия В настоящее время выпускает «Карачевский завод «Электродеталь»
Рабочее положение любое
Фактическая маркировка РГ1Н-1-5

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РГ1Н-1-5 Розетка щелевые контакты, карболит "5"   (datasheet)
