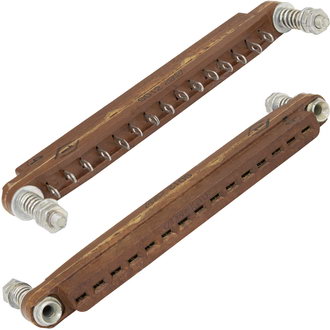

Уценка РГ1Н-2-23 Розетка щелевые контакты, карболит, ОЮ0.364.002ТУ (арт. KL-6760)

ОАО «Карачевский завод «Электродеталь»; 400 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; ОЮ0.364.002ТУ

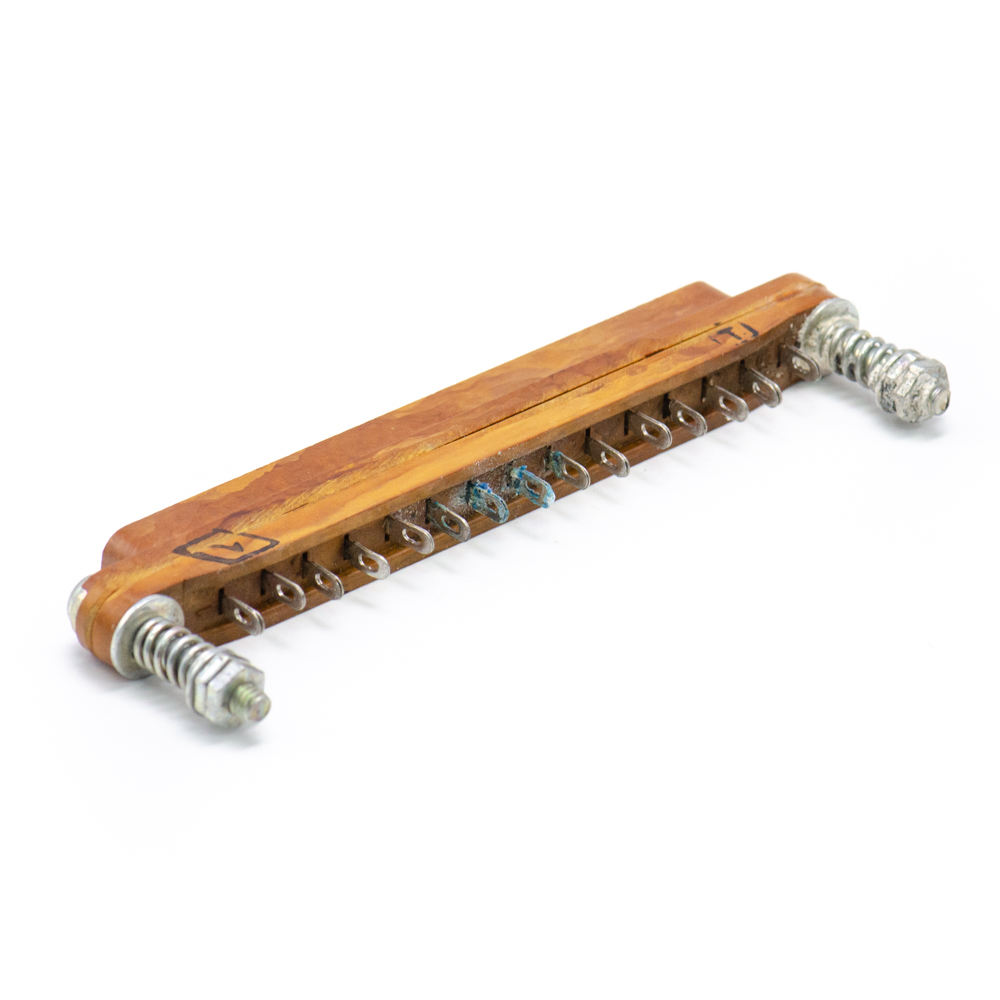

Причина уценки: окись, частично отсутствует крепеж. РГ1Н-2-23 Розетка щелевые контакты, карболит – электрический прямоугольный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Г - Г- гнездовой контакт (розетка); 1 - 1 - приборная часть для печатного монтажа; Н - низкочастотный; 2 - принадлежность к данным ТУ; 23 - 15-контактная однорядная розетка. Соединители предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование Уценка РГ1Н-2-23 Розетка щелевые контакты, карболит, ОЮ0.364.002ТУ
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ОЮ0.364.002ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 30,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RG1N-2-23 Socket slot contacts, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ1Н-2
Типономинал / Типоконструкция розетка
Количество контактов 15
Вид контактов щелевые
Размер контактов 1,5х1 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 6,0 mm
Количество рядов контактов 1
Наличие зажима нет
Наличие ловителей втулка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 112 mm
Ширина изолятора 10 mm
Высота изолятора 15,25 mm

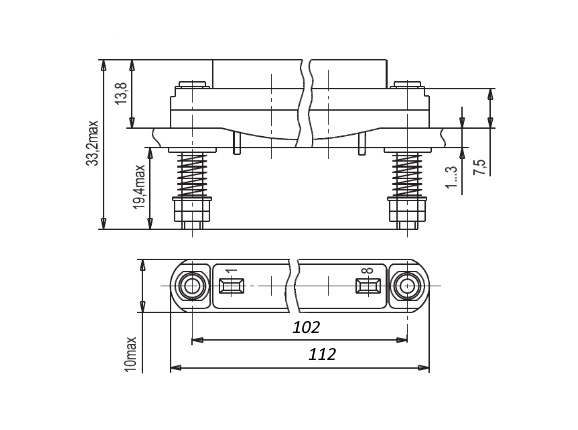

Габаритные размеры L*W*H 112х10х32,4 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 101 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РШ2Н-2-14
Рабочее положение любое
Фактическая маркировка РГ1Н-2-23

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1600 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
