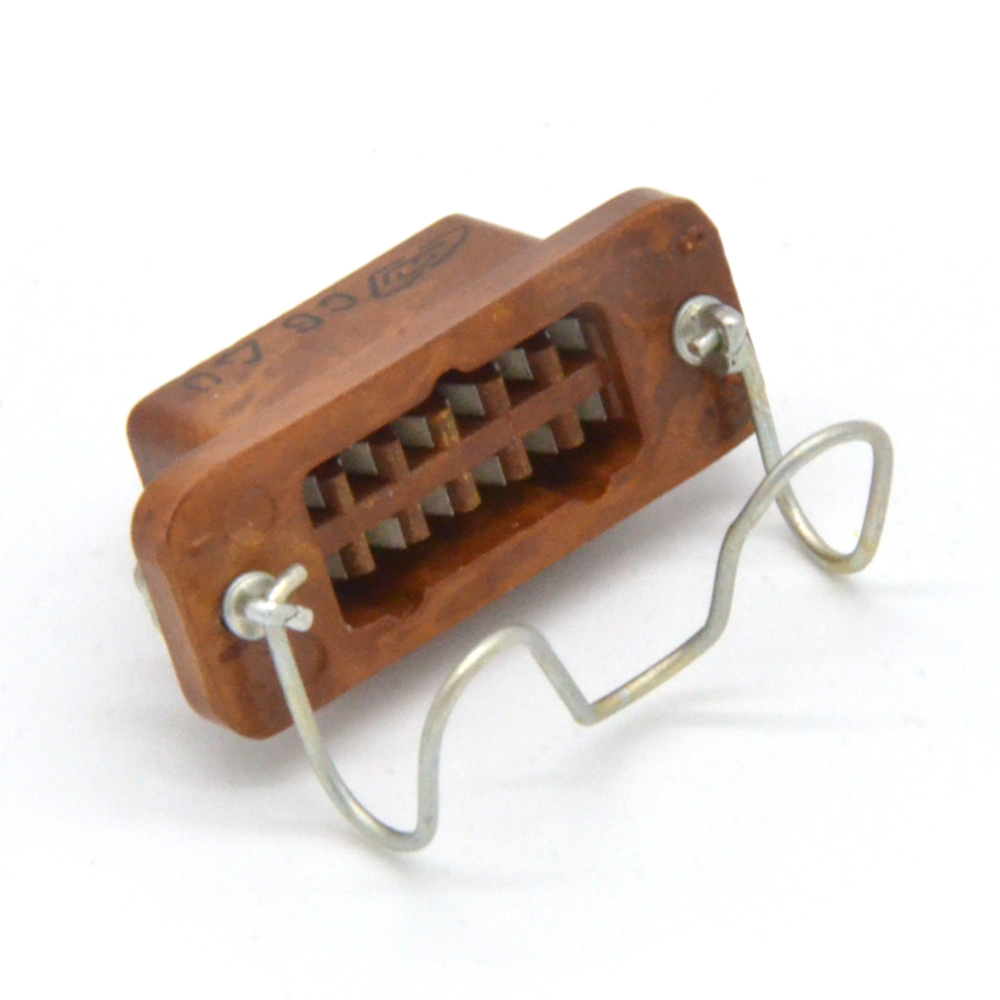

РГ1Н-1-4П Розетка щелевые контакты, пластмасса, бР0.364.013ТУ (арт. BV-4770)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; нет кожуха; бР0.364.013ТУ

РГ1Н-1-4П Розетка щелевые контакты, карболит – низкочастотный прямоугольный соединитель миниатюрного типа. Структура условного обозначения: Р – соединитель низкочастотный для внутреннего монтажа, Г – гнездовой контакт (розетка), 1 – приборная часть соединителя, Н – низкочастотный, 1 – порядковый номер разработки, 4 – 12-контактная розетка, П - розетка с изолятором из термопластичного материала; отсутствие буквы – покрытие контактов – серебро. Отсутствие буквы В – климатическое исполнение УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РГ1Н-1-4П Розетка щелевые контакты, пластмасса, бР0.364.013ТУ
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна происхождения РОССИЯ
ТУ бР0.364.013ТУ
Вид приемки i "1"- ОТК
Дата выпуска 1992
Транслитерация RG1N-1-4P Socket, slot contacts, plastic, BR0.364.013TU
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ1Н-1
Типономинал / Типоконструкция розетка
Количество рядов контактов 2
Покрытие контактов Ag (серебро)
Взаимосочленение РШ2НМП-1-23; РШ2НМП-1-24
Метод сочленения врубной
Фактическая маркировка отсутствует

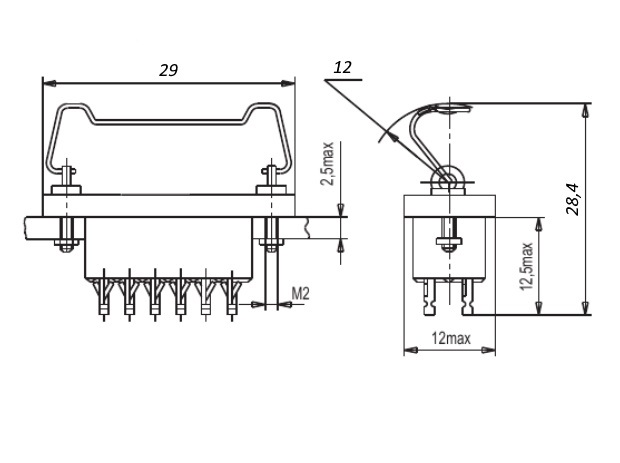

Габаритные размеры L*W*H 29х12х28,4 mm
Наличие ловителей нет ловителей
Минимальная наработка 15 000 час.
Ресурс 500 сочленений-расчленений

Технические характеристики

Сопротивление контактов не более 10 mΩ
Шаг контактов в ряду 2,8 mm
Шаг между рядами контактов 2,8 mm

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
