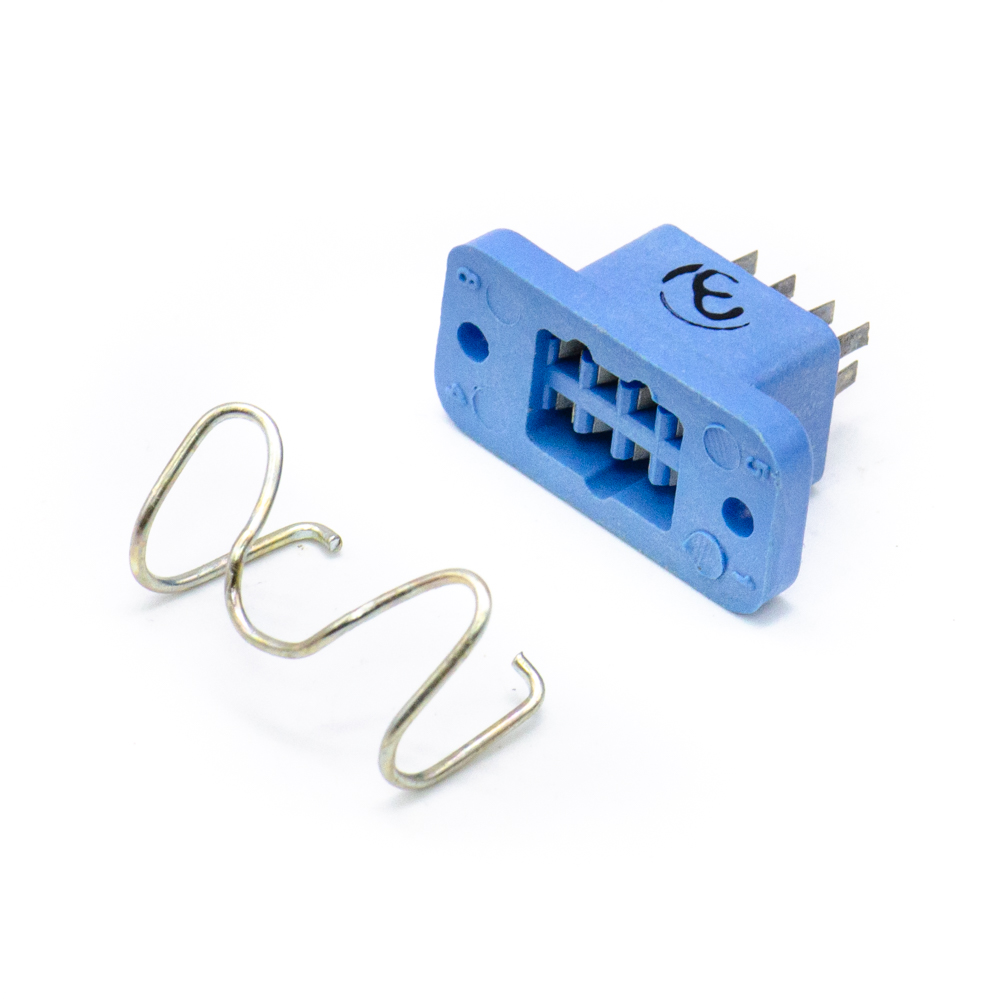

Уценка РГ1Н-1-3П Розетка щелевые контакты, пластмасса, бР0.364.013ТУ (арт. BV-4769)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; нет кожуха; бР0.364.013ТУ
РОССИЯ
Артикул (ID): BV-4769
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992-1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) -
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.013ТУ
Подробная документация
ID: 552044
На складе 113 шт
  • Цена от
    Включая НДС
     441 ₽
  • 1 шт 441 ₽
Количество
Быстрый заказ

Причина уценки: некомплект. РГ1Н-1-3 Розетка щелевые контакты, карболит – низкочастотный прямоугольный соединитель миниатюрного типа. Структура условного обозначения: Р – соединитель низкочастотный для внутреннего монтажа, Г – гнездовой контакт (розетка), 1 – приборная часть соединителя, Н – низкочастотный, 1 – порядковый номер разработки, 3 – 8-контактная розетка, П - розетка с изолятором из термопластичного материала, отсутствие буквы – покрытие контактов – серебро. Отсутствие буквы В – климатическое исполнение УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка РГ1Н-1-3П Розетка щелевые контакты, пластмасса, бР0.364.013ТУ
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования бР0.364.013ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 2,9
Состояние упаковки самоупаковка
Транслитерация RG1N-1-3 Socket, slot contacts, plastic, BR0.364.013TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ1Н-1
Типономинал / Типоконструкция розетка
Количество контактов 8
Вид контактов щелевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима есть
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Материал изолятора пластмасса
Цвет изолятора синий
Длина изолятора 24 mm
Ширина изолятора 12 mm
Высота изолятора 10,9 mm

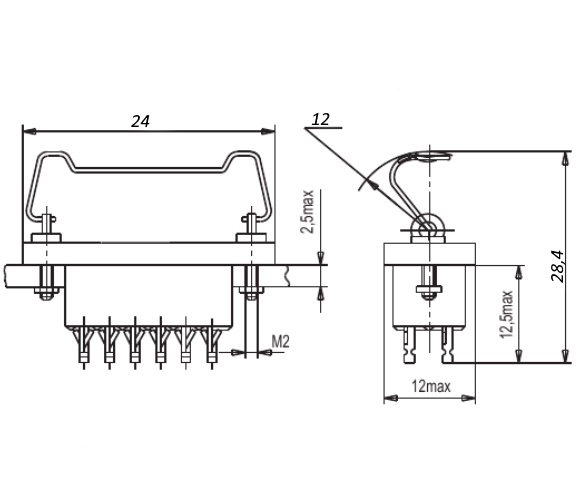

Габаритные размеры L*W*H 24х12х28,4 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 19,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РШ2НМ-1-17; РШ2НМ-1-18
Рабочее положение любое
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
Уценка РГ1Н-1-3П Розетка щелевые контакты, пластмасса, бР0.364.013ТУ   (datasheet)
