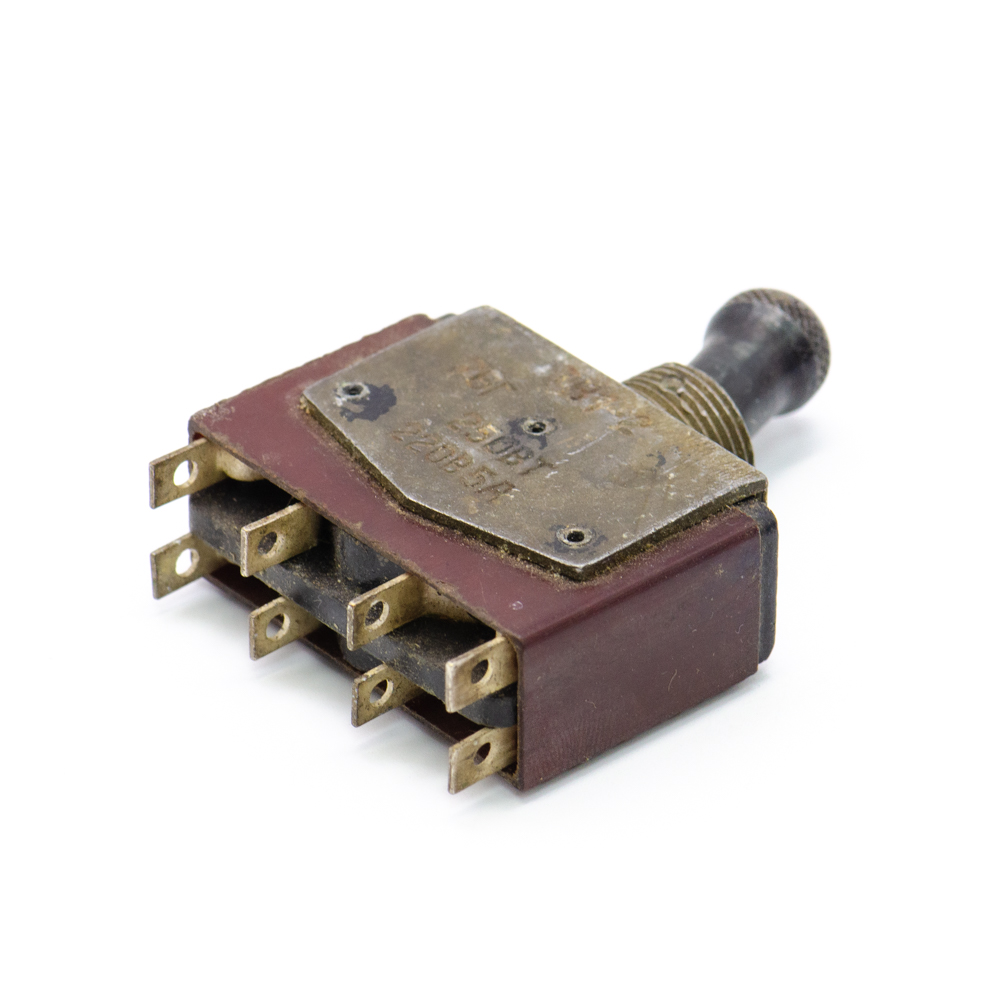

Уценка ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ (арт. TF-1636)

5 A; 220 V; on-off/off-on; DPDT; УС0.360.075 ТУ
СССР
Артикул (ID): TF-1636
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1975
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) -
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075 ТУ
Подробная документация
Аналоги и альтернативы
ID: 536789
На складе 1 шт
  • Цена от
    Включая НДС
     307 ₽
  • 1 шт 307 ₽
Количество
Быстрый заказ

Причина уценки: отсутствие крепежа.
ТВ1-2 перекидной двухполюсный тумблер с врубными контактами.  Структура условного обозначения: ТВ – тумблер, выключатель; 1 – серия; 2 – исполнение контактной группы: двухполюсный. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре общепромышленного назначения. При необходимости комплектуются протектором. Установочный диаметр 14,5 мм (без протектора), 16,5 мм (с протектором). Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования УС0.360.075 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 40
Наличие паспорта - этикетки нет
Транслитерация Markdown TV1-2 on-off/off-on, 5A(Ampere) 220V(Volt) Two-pole toggle switch, soldering, US0.360.075 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТВ1-2
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-2; 3-4); пол. 2 (5-6; 7-8)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

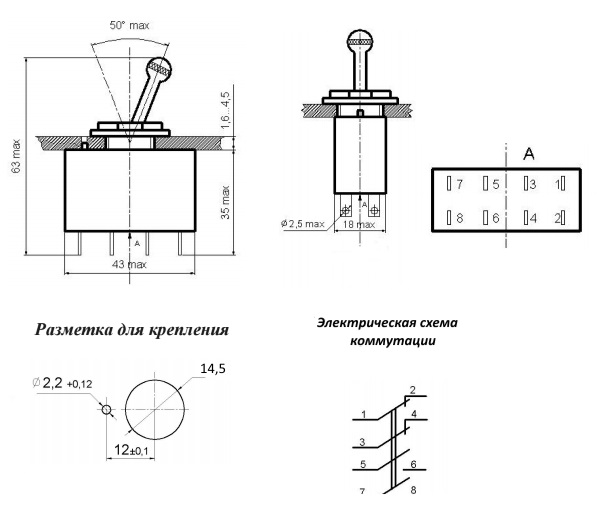

Установочные размеры крепежное отверстие d = 14,5 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса белый
Цвет толкателя черный
Материал ручки(кнопки)-толкателя вороненый толкатель
Вид исполнения ручки ручка обычная (длина 23,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 43х18х63 mm
Длина корпуса 43 mm
Ширина корпуса 18 mm
Высота корпуса 30 mm
Фактическая маркировка ТВ1-2
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ26-1..., Т3..., ТП1-2..., ТВ1-1М..., KN3(B)-201...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 250 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Ресурс 10000 переключений
Минимальная наработка 10 000 час.
Уценка ТВ1-2 on-off/off-on, 5A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075 ТУ   (datasheet)

Полные аналоги

ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса, фото
Артикул (ID): ZA-8777
ПТ26-1 on-off/off-on, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса

Функциональные аналоги

Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка, фото
Артикул (ID): TN-2728
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка
  • 266 ₽ 1 шт.

Возможные аналоги

KN3(B)-201(A) on-off, 10A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
Артикул (ID): ZE-170
KN3(B)-201(A) on-off, 10A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI
  • 117.87 ₽ 1 шт.
  • 117.87 ₽ от 10 шт.
  • 117.87 ₽ от 100 шт.

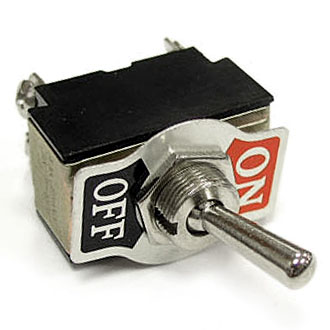

KN3(B)-201 on-off, 6А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
