ТП1-2В on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ.. (арт. ZP-6344)

2 AA; 220 VV; on-on; DPDT; УС0.360.075ТУ
РОССИЯ
Артикул (ID): ZP-6344
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075ТУ
Подробная документация
Аналоги и альтернативы
ID: 403685
На складе 188 шт
  • Цена от
    Включая НДС
     757.98 ₽
  • 1 шт 757.98 ₽
Количество
Быстрый заказ

ТП1-2В Тумблер двухполюсный с врубными контактами. Структура условного обозначения: ТП – тумблер, переключатель; 1 – серия; 2 – исполнение контактной группы (двухполюсный); В – всеклиматическое исполнение. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре специального и общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТП1-2В on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ..
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования УС0.360.075ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 23
Наличие паспорта - этикетки нет
Транслитерация TP1-2V on-on, 2A (Amp) 220V (Volt) Two-pole toggle switch, soldering, US0.360.075TU
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТП1
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT

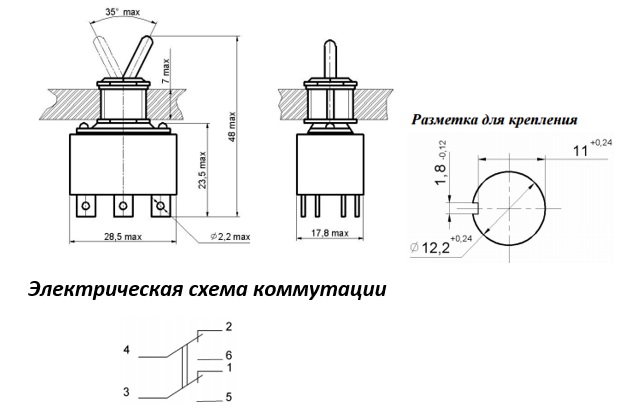

Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (3-5; 4-6)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры Ø 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 17 mm)
Наличие протектора нет
Габаритные размеры L*W*H 28,5х17,8х46 mm
Длина корпуса 28,5 mm
Ширина корпуса 17,8 mm
Высота корпуса 18 mm
Фактическая маркировка ТП1-2В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т3..., KN3..., ТВ1-2...

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 220 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТП1-2В on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ..   (datasheet)
