ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ. (арт. TN-2827)

1 A; 220 VV; on-off/off-on; SPDT; УС0.360.075ТУ
СССР
Артикул (ID): TN-2827
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1968-1969
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075ТУ
Подробная документация
Аналоги и альтернативы
ID: 282559
На складе 7 шт
  • Цена от
    Включая НДС
     176 ₽
  • 1 шт 194 ₽
  • от 5 шт 176 ₽
Количество
Быстрый заказ

ТВ2-1 Тумблер однополюсный - переключатель перекидной мгновенного действия с врубными контактами. Структура условного обозначения: ТВ – тумблер-выключатель; 2-1 – номер серии, определяющий конструктивные особенности, электрическую схему; климатическое исполнение - УХЛ. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре специального и общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования УС0.360.075ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 18,34
Наличие паспорта - этикетки нет
Транслитерация TV2-1 on-off/off-on, 1A(Amp) 220V(Volt) Single-pole toggle switch, soldering, US0.360.075TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТВ2
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2); пол. 2 (3-4)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры Ø 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 15,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 35х13х39 mm
Длина корпуса 25 mm
Ширина корпуса 13 mm
Высота корпуса 16,5 mm
Фактическая маркировка ТВ2-1
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ24..., Т1..., KNH-1...

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 60 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ.   (datasheet)

Полные аналоги

ТВ2-1Т on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ, фото
Артикул (ID): OP-1743
ТВ2-1Т on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ
  • 194 ₽ 1 шт.
ТВ2-1В on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ, фото
Артикул (ID): OP-1580
ТВ2-1В on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ
  • 194 ₽ 1 шт.
  • 176 ₽ от 5 шт.
ПТ24 on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ, фото
Артикул (ID): OP-1564
ПТ24 on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ
  • 114 ₽ 1 шт.
  • 108 ₽ от 5 шт.
  • 103 ₽ от 10 шт.
ПТ24-1 АО "НПП Кузбассрадио", фото
ПТ24-1 АО "НПП Кузбассрадио"

Функциональные аналоги

KNH-1 on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZE-186
KNH-1 on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, RUICHI
  • 136.55 ₽ 1 шт.
  • 136.55 ₽ от 10 шт.
  • 136.55 ₽ от 100 шт.
KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI., фото
Артикул (ID): ZE-9165
KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI.
  • 94.59 ₽ 1 шт.
  • 94.59 ₽ от 10 шт.
  • 94.59 ₽ от 100 шт.

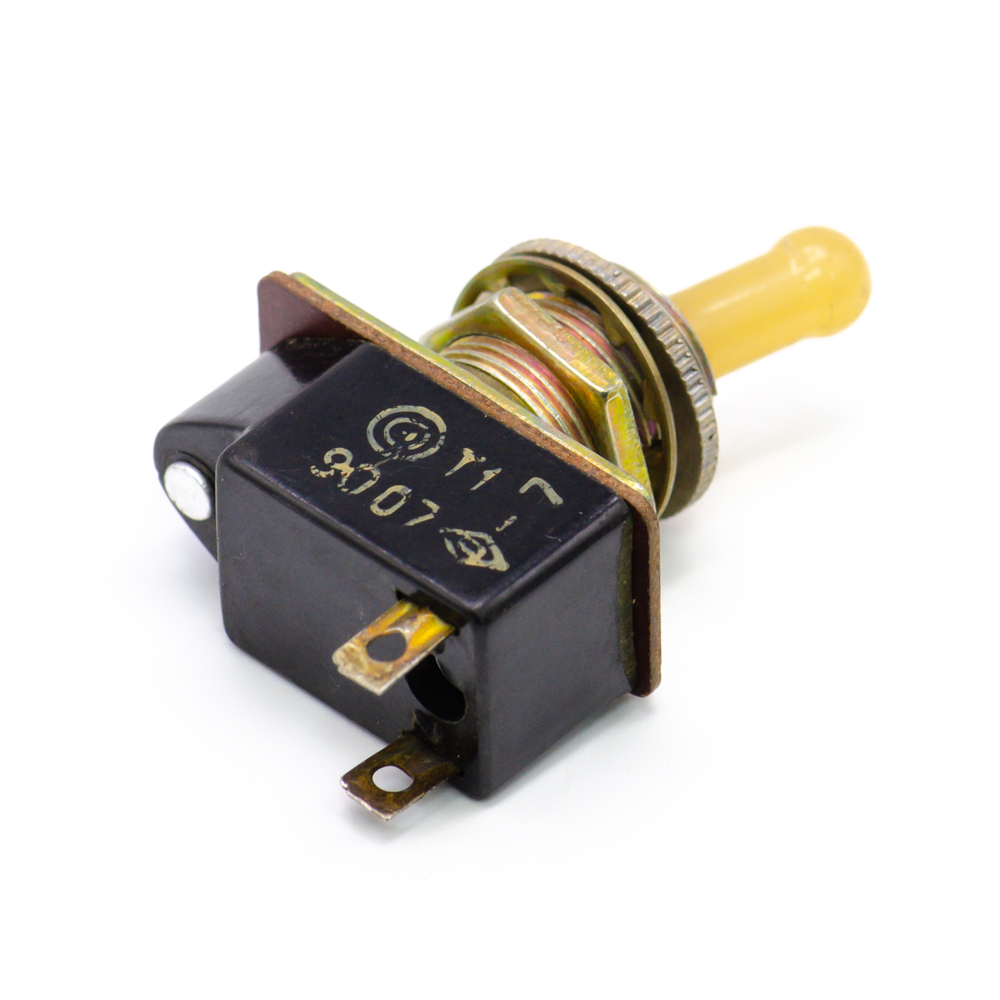

Т1 on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ,, фото
