Т2-СВ off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407ТУ (арт. ZP-4070)

6 AA; 250 VV; off-on; DPDT; АГ0.360.407 ТУ
РОССИЯ
Артикул (ID): ZP-4070
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.407 ТУ
Подробная документация
Аналоги и альтернативы
ID: 400353
На складе 158 шт
  • Цена от
    Включая НДС
     322.89 ₽
  • 1 шт 322.89 ₽
Количество
Быстрый заказ

Т2-СВ тумблер двухполюсный – перекидной переключатель с врубными контактами. Структура условного обозначения: Т2 – обозначение серии тумблера; С – ручка светящаяся; с пазом на резьбовой втулке (в маркировке не указывается). Климатическое исполнение – В (всеклиматическое). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Т2-СВ off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407ТУ
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.407 ТУ
Дата изготовленияi 2022
Вид приемки i "1"- ОТК
Масса изделия, гр 21
Наличие паспорта - этикетки нет
Транслитерация T2-SV off-on, 6A (Amp) 250V (Volt) Two-pole toggle switch, soldering, AG0.360.407TU
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя Т2
Типономинал / Типоконструкция двухполюсный
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) есть (белая)
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-2; 3-4); пол. 2 (-)
Алгоритм работыi off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка светящаяся (длина 20 mm)
Наличие протектора нет

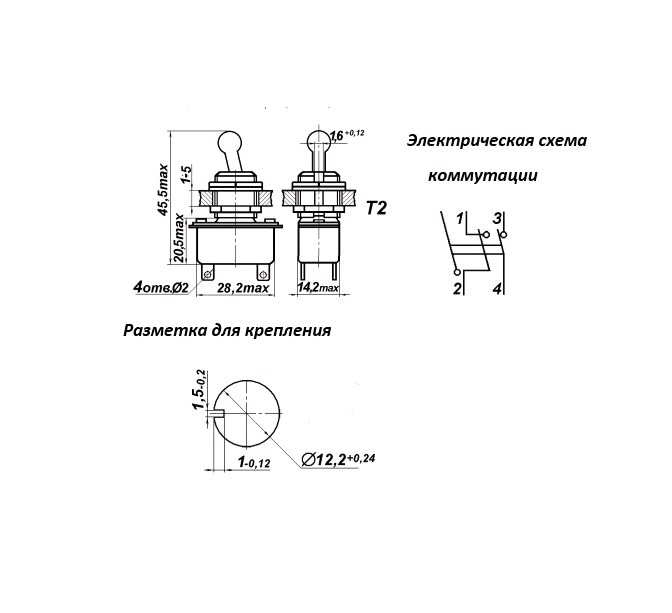

Габаритные размеры L*W*H 28,2х14,2х45,5 mm
Длина корпуса 28,2 mm
Ширина корпуса 14,2 mm
Высота корпуса 20,5 mm
Дополнительные характеристики с пазом на резьбовой втулке
Фактическая маркировка Т2-СВ
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т2..., E-TEN 1221..., ПТ24..., ТВ1-1...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 5 - 16 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 5000 переключений
Т2-СВ off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407ТУ   (datasheet)

Полные аналоги

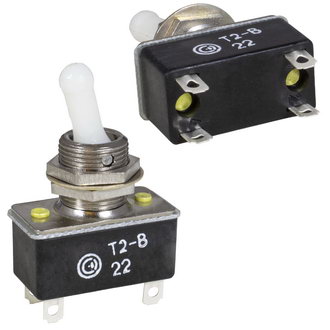

Т2-В off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407ТУ, фото
Артикул (ID): ZP-4051
Т2-В off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407ТУ
  • 344.88 ₽ 1 шт.
  • 344.88 ₽ от 10 шт.
  • 344.88 ₽ от 100 шт.
Т2-С НПО "Феникс", фото
Т2-С НПО "Феникс"
Т2Л НПО "Феникс", фото
Т2Л НПО "Феникс"

Функциональные аналоги

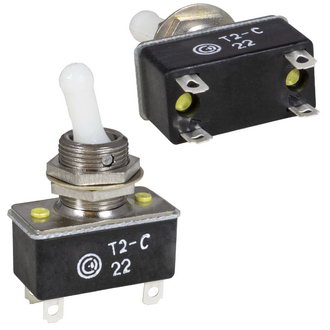

Т2-С off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407ТУ, фото
