Скидка на Устройства защиты
-20%

Т1-СТ on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ (арт. BV-4452)

6 A; 250 V; on-off; SPDT; ВР0.360.007ТУ
СССР
Артикул (ID): BV-4452
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1977
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.360.007ТУ
Подробная документация
Аналоги и альтернативы
ID: 551507
На складе 1 шт
  • Цена от
    Включая НДС
     75 ₽
  • 1 шт 75 ₽
Количество
Быстрый заказ

Т1-СТ тумблер однополюсный – перекидной переключатель с врубными контактами. Структура условного обозначения.  Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Расшифровка условного обозначения: Т1 - обозначение типа тумблера; 1 - без паза на резьбовой втулке, (при наличии паза - не указывается); С - со светящейся ручкой. Т-тропикоустойчивое исполнение. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Т1-СТ on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ
Торговая марка Смоленское НПО «ФЕНИКС»
Страна изготовления СССР
Нормы и требования ВР0.360.007ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14
Наличие паспорта - этикетки нет
Транслитерация T1-CT on-off, 6A(Ampere) 250V(Volt) Single-pole toggle switch, soldering, BP0.360.007 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя Т1
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) есть
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2;); пол. 2 (-)
Алгоритм работыi on-off
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

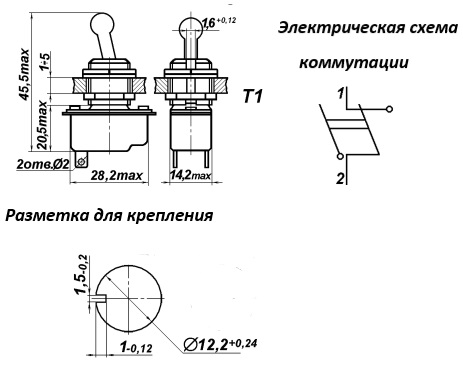

Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 20 mm)
Наличие протектора нет
Габаритные размеры L*W*H 28,2х14,2х45,5 mm
Длина корпуса 28,2 mm
Ширина корпуса 14,2 mm
Высота корпуса 20,5 mm
Дополнительные характеристики с пазом на резьбовой втулке
Фактическая маркировка Т1-СТ
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т1..., KNH-1..., ТВ2-1...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 5 - 16 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 5000 переключений
Т1-СТ on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ   (datasheet)

Полные аналоги

Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ, фото
Артикул (ID): OP-1755
Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ
  • 176 ₽ 1 шт.
  • 158 ₽ от 5 шт.
Т1-В on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ, фото
Артикул (ID): TK-32
Т1-В on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ
  • 176 ₽ 1 шт.
Т1 on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, 2021г, фото
Артикул (ID): TN-2830
Т1 on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, 2021г

Функциональные аналоги

KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI., фото
Артикул (ID): ZE-9165
KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI.
  • 94.59 ₽ 1 шт.
  • 94.59 ₽ от 10 шт.
  • 94.59 ₽ от 100 шт.

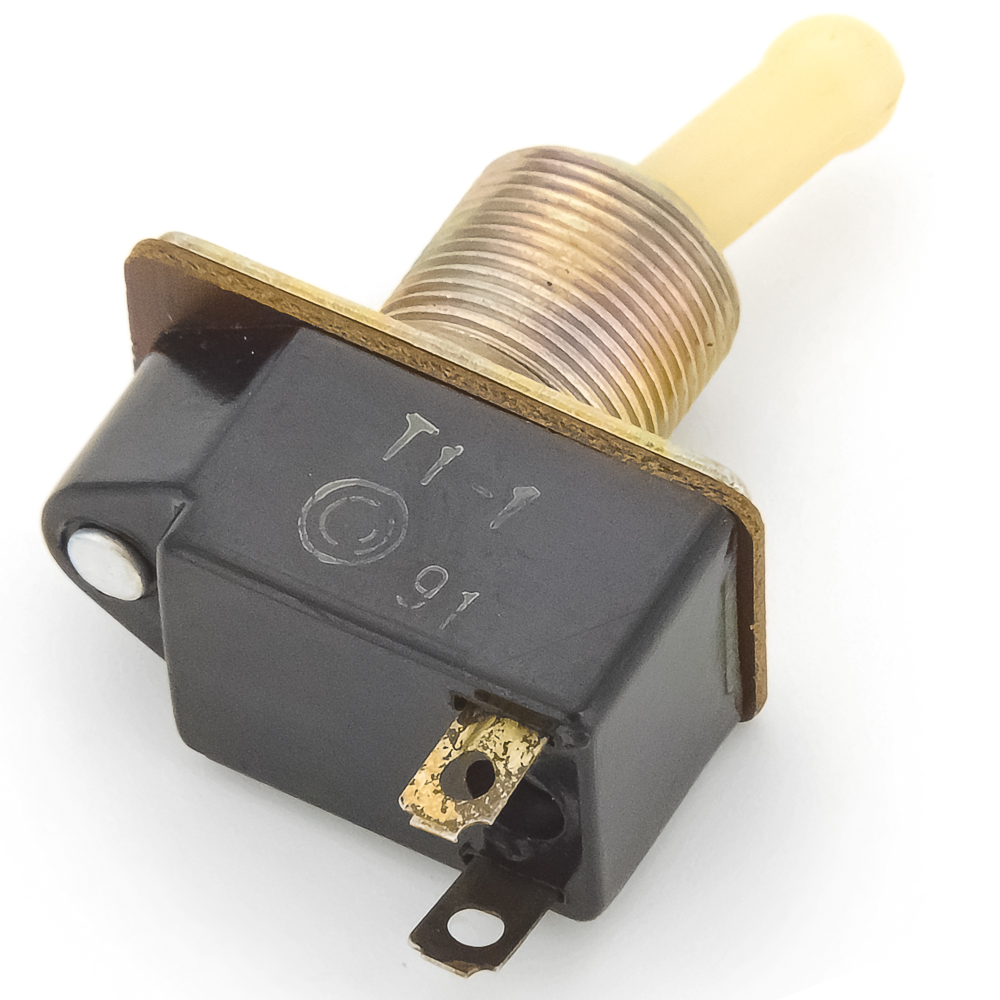

Т1-1 on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, фото
