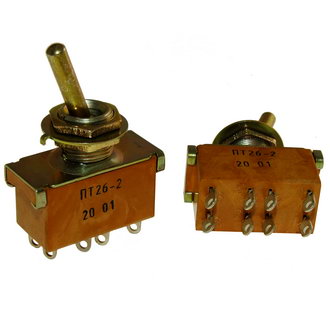

ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, 2022г (арт. ZP-5480)

РОССИЯ
Артикул (ID): ZP-5480
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.219ТУ
Подробная документация
Аналоги и альтернативы
ID: 401790
На складе 46 шт
  • Цена от
    Включая НДС
     1691.97 ₽
  • 1 шт 1691.97 ₽
Количество
Быстрый заказ

ПТ26-2 Тумблер четырехполюсный – перекидной переключатель с двухпозиционной фиксацией ручки управления. Структура условного обозначения: ПТ – тип тумблера (переключатель тумблерный); 26 – порядковый номер разработки; 2 – конструктивное исполнение; климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 5 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, 2022г
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.219ТУ
Дата изготовленияi 2022
Вид приемки i "1"- ОТК
Масса изделия, гр 40
Наличие паспорта - этикетки нет
Транслитерация PT26-2 on-off, 5A (Amps) 250V (Volts) Four-pole toggle switch, soldering, AG0.360.219TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ26-2
Число полюсов четырехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi 4PDT
Электрическая схема коммутации полож.1 (1-2; 3-4; 5-6; 7-8); пол. 2 (-)
Алгоритм работыi on-off
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 14,5 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя желтый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 28 mm)
Наличие протектора нет

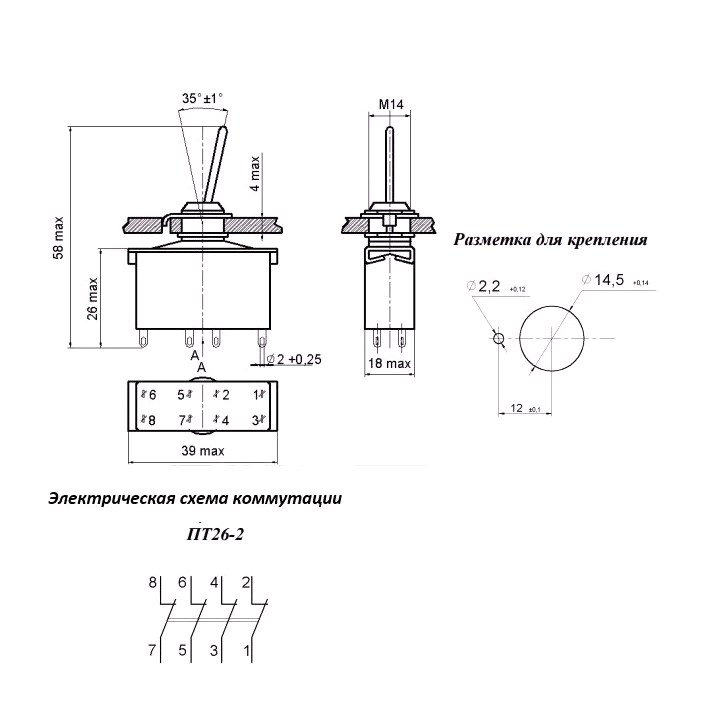

Габаритные размеры L*W*H 39х18х58 mm
Длина корпуса 39 mm
Ширина корпуса 18 mm
Высота корпуса 20,5 mm
Фактическая маркировка ПТ26-2
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ26-2..., ТВ1-4..., ПТ9..., KN5-4...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 V
Усилие или момент переключения 3,9 - 19,6 N
Максимальная коммутир.мощность 400 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 10 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.

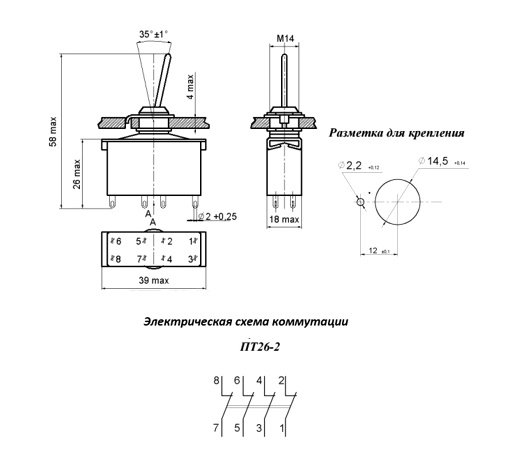

ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, 2022г   (datasheet)

Полные аналоги

ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса, фото
Артикул (ID): SN-3589
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, фото
Артикул (ID): TC-652
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ
ТВ1-4 off-on, 5A 220В Тумблер четырехполюсный, пайка, УС0.360.045 ТУ, фото
Артикул (ID): SN-8506
ТВ1-4 off-on, 5A 220В Тумблер четырехполюсный, пайка, УС0.360.045 ТУ

Функциональные аналоги

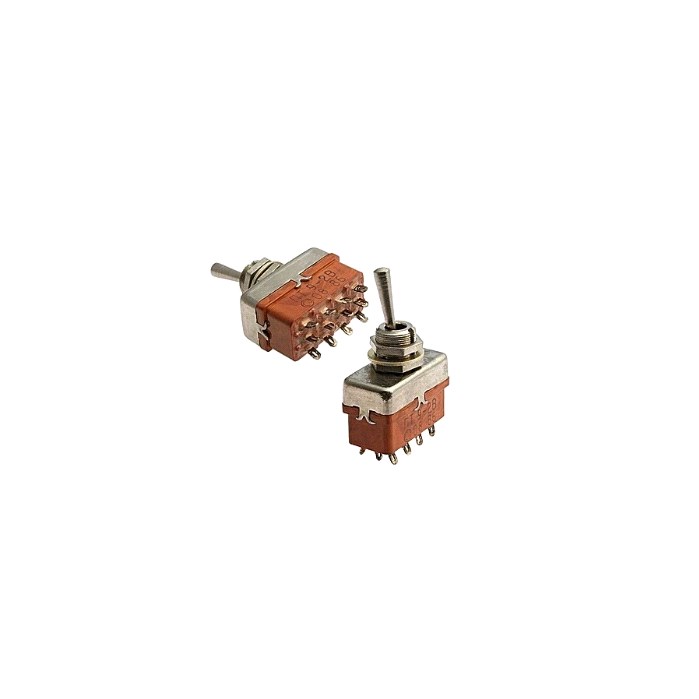

ПТ9-2 ОАО «Смоленский завод радиодеталей», фото
ПТ9-2 ОАО «Смоленский завод радиодеталей»
ПТ9-2В ОАО «Смоленский завод радиодеталей», фото
ПТ9-2В ОАО «Смоленский завод радиодеталей»

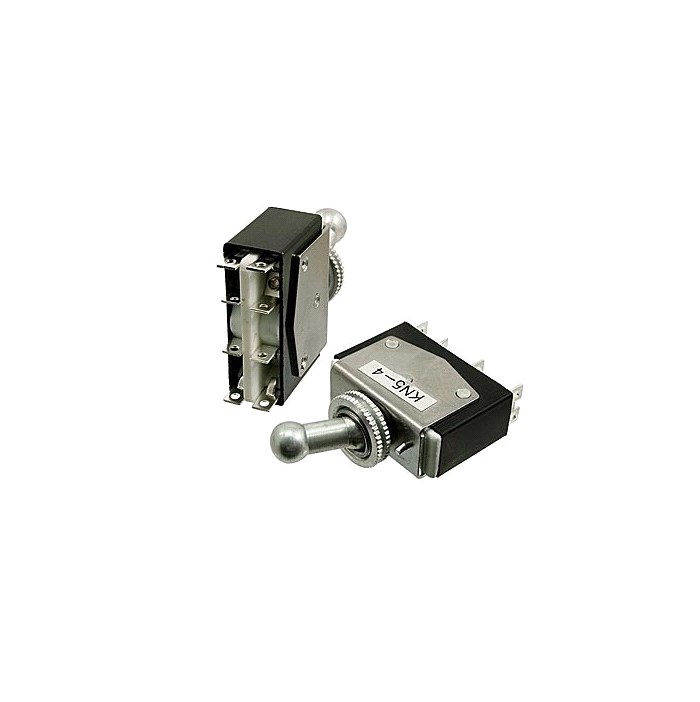

KN5-4 RUICHI, фото
KN5-4 RUICHI

Возможные аналоги

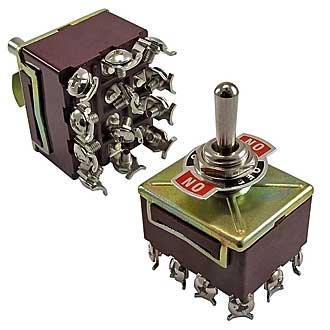

KN3(B)-403A on-off-on, 10А(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, RUICHI, фото
Артикул (ID): ZE-184
KN3(B)-403A on-off-on, 10А(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, RUICHI
  • 265.97 ₽ 1 шт.
  • 265.97 ₽ от 10 шт.
  • 265.97 ₽ от 100 шт.

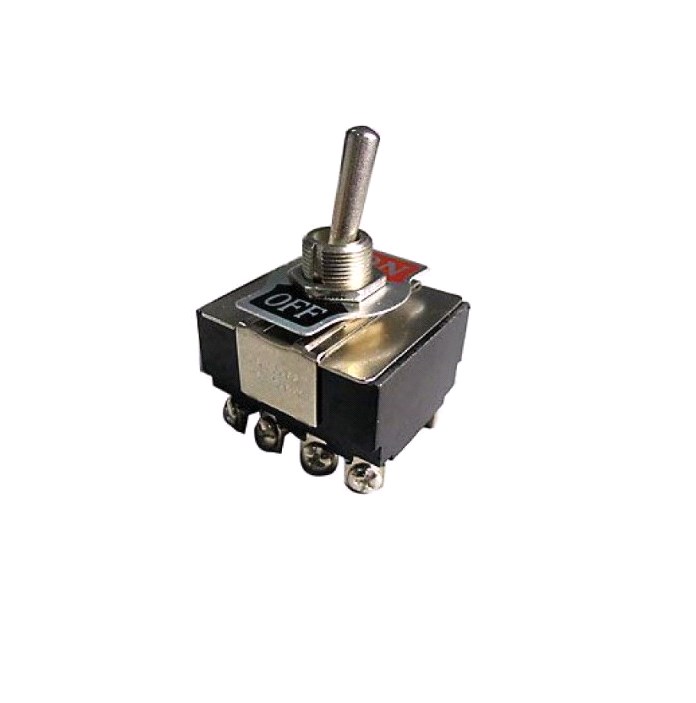

KN3(B)-401A Jietong Switch, фото
KN3(B)-401A Jietong Switch
KN3(B)-401A Daier, фото
KN3(B)-401A Daier

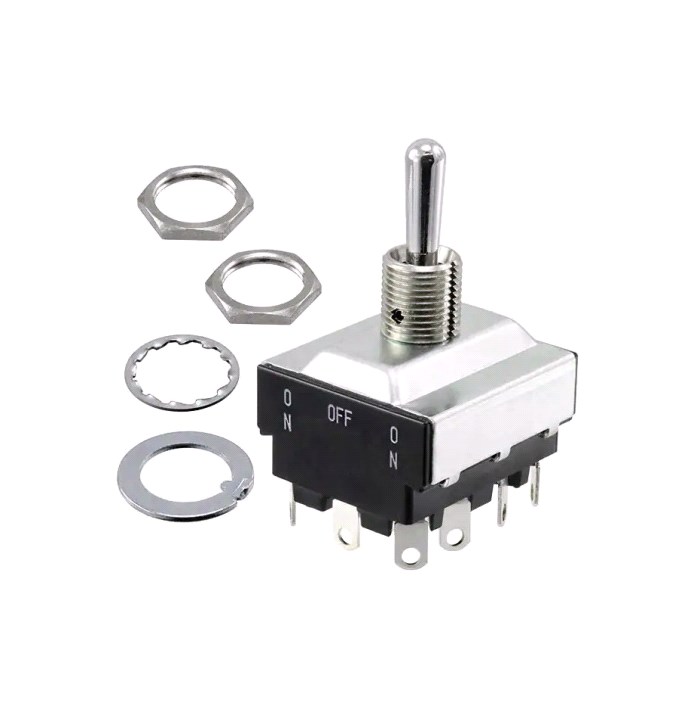

ET415K12-Z Nidec Copal Electronics, фото
ET415K12-Z Nidec Copal Electronics
