ПТ24 on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ. (арт. KP-9690)

1 A; 250 V; on-off/off-on; SPDT; АГ0.360.201 ТУ
СССР
Артикул (ID): KP-9690
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГ0.360.201 ТУ
Подробная документация
Аналоги и альтернативы
ID: 499578
На складе 9 шт
  • Цена от
    Включая НДС
     104 ₽
  • 1 шт 104 ₽
Количество
Быстрый заказ

ПТ24 Тумблер однополюсный - перекидной переключатель с двухпозиционной фиксацией ручки управления. Структура условного обозначения: ПТ – тип тумблера (переключатель тумблерный); 24 – порядковый номер разработки; климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 1 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ24 on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ.
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования АГ0.360.201 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18,35
Наличие паспорта - этикетки нет
Транслитерация PT24 on-off/off-on, 1A (Amps) 250V (Volts) Single-pole toggle switch, soldering, AG0.360.201 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ24
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2;); пол. 2 (3-4;)
Алгоритм работыi on-off/off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 18 mm)
Наличие протектора нет

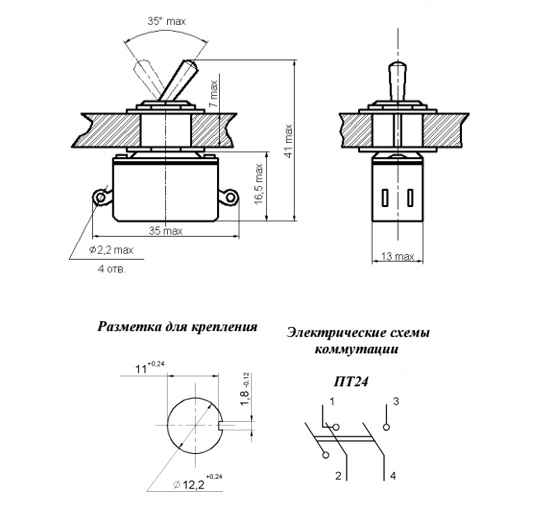

Габаритные размеры L*W*H 35х13х41 mm
Длина корпуса 25 mm
Ширина корпуса 13 mm
Высота корпуса 16,5 mm
Фактическая маркировка ПТ-24
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ24...,ТВ2-1..., ПТ8-1..., Т2..., E-TEN 1221...

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 250 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 120 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1130 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 25000 переключений
Минимальная наработка 5 000 час.
ПТ24 on-off/off-on, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.201 ТУ.   (datasheet)
