ПТ2-30В (on)-off-(on), 16A(Ампер) 380V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.202ТУ (арт. ZL-7547)

(on)-off-(on); DPDT; АГ0.360.202ТУ
РОССИЯ
Артикул (ID): ZL-7547
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.202ТУ
Подробная документация
Аналоги и альтернативы
ID: 535889
На складе 2 шт
  • Цена от
    Включая НДС
     4363.19 ₽
  • 1 шт 4363.19 ₽
Количество
Быстрый заказ

ПТ2-30В Тумблер двухполюсный предназначен для коммутации электрических цепей постоянного и переменного токов в радиоэлектронной аппаратуре. Структура условного обозначения: ПТ – серия тумблера: переключатель тумблерный; 2 – номер серии; 30 – электрический режим коммутации; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложениии, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ2-30В (on)-off-(on), 16A(Ампер) 380V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.202ТУ
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.202ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 65
Наличие паспорта - этикетки нет
Транслитерация PT2-30V (on)-off-(on), 16A (Amps) 380V (Volts) Two-pole toggle switch, soldering, AG0.360.202TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ2
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 3 положения
Электрическая схема контактовi DPDT
Алгоритм работыi (on)-off-(on)
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

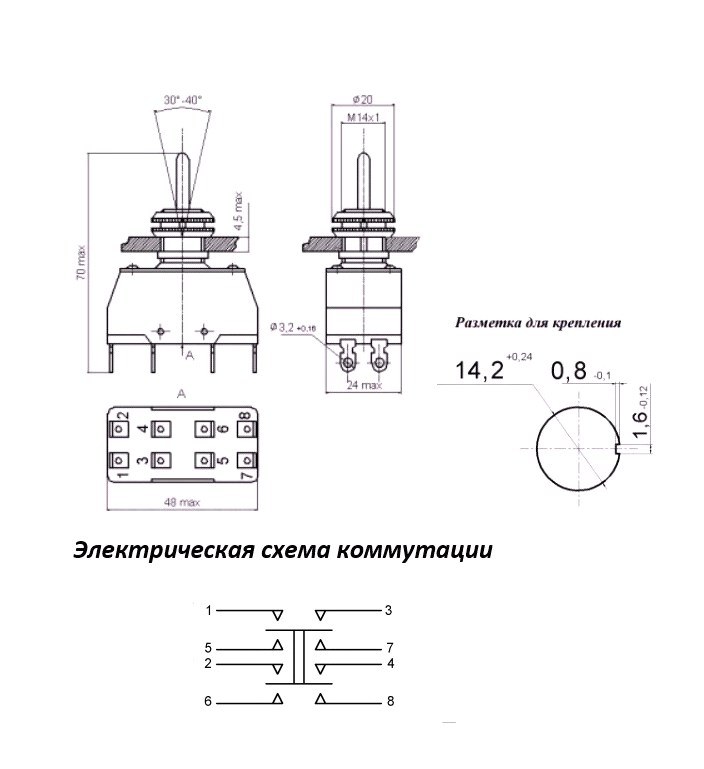

Установочные размеры крепежное отверстие d = 14,2 mm
Диаметр установочного отверстия 14,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 25 mm)
Наличие протектора нет
Габаритные размеры L*W*H 48х24х70 mm
Длина корпуса 48 mm
Ширина корпуса 24 mm
Высота корпуса 25 mm
Фактическая маркировка ПТ2-30В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии KN3...

Технические характеристики

Номинальный ток 16 A
Номинальное напряжение 380 V
Усилие или момент переключения 4,9 - 39,2 N
Максимальная коммутир.мощность 450 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции не менее 1000 MΩ
Электрическая прочность изоляции 1500 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 15 000 переключений
Минимальная наработка 10 000 час.
ПТ2-30В (on)-off-(on), 16A(Ампер) 380V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.202ТУ   (datasheet)

Функциональные аналоги

KN3(B)-223 (on)-off-(on), 6А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI, фото
Артикул (ID): ZM-2669
KN3(B)-223 (on)-off-(on), 6А(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI
  • 135.14 ₽ 1 шт.
  • 135.14 ₽ от 10 шт.
  • 135.14 ₽ от 100 шт.
П2Т-24 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, фото
Артикул (ID): OP-1741
П2Т-24 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ
  • 293 ₽ 1 шт.
  • 275 ₽ от 5 шт.
П2Т-12 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022, фото
Артикул (ID): ZR-0346
П2Т-12 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2022

Возможные аналоги

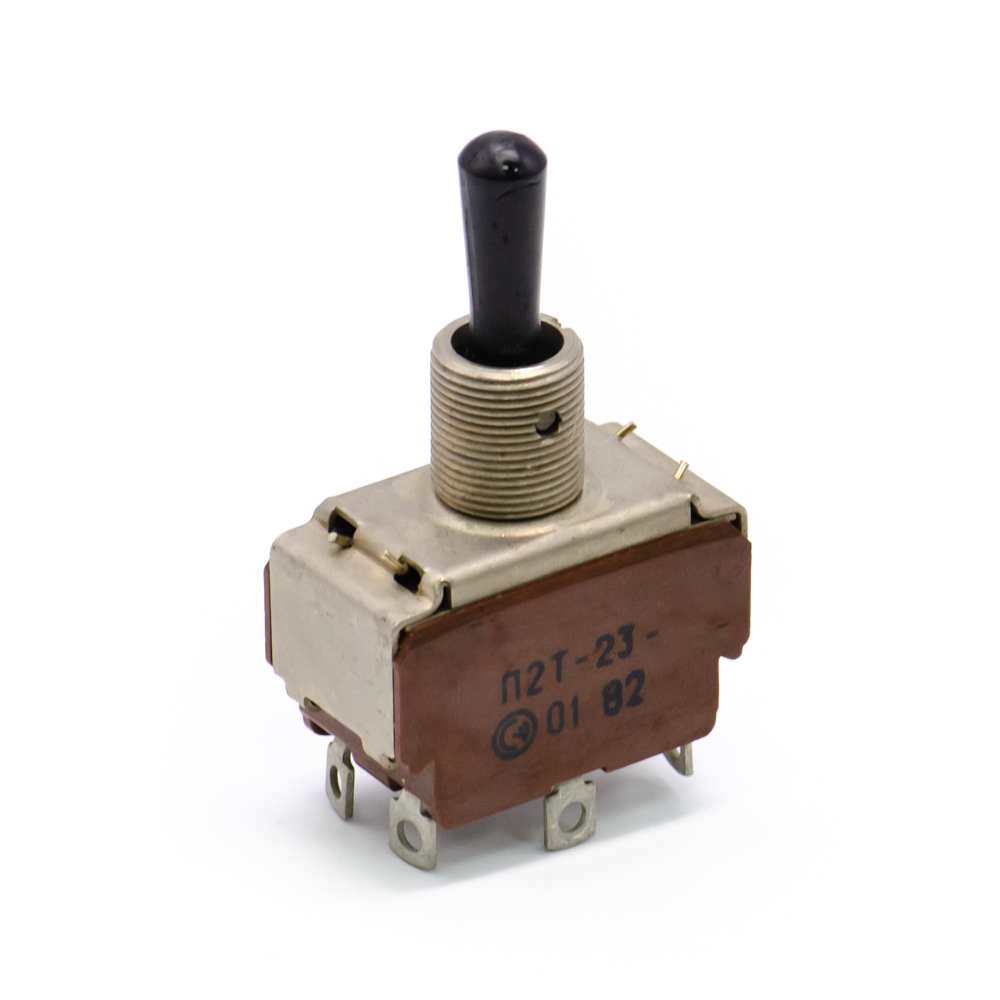

П2Т-23 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ, фото
