ПТ2-40В on-on, 16A(Ампер) 380V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.202ТУ, 2023г (арт. ZM-8869)

on-on; DPDT; АГ0.360.202ТУ
РОССИЯ
Артикул (ID): ZM-8869
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 2023
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.202ТУ
Подробная документация
Аналоги и альтернативы
ID: 419738
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПТ2-40В Тумблер двухполюсный - перекидной переключатель с фиксацией ручки управления в двух крайних положениях. Структура условного обозначения: ПТ – тип тумблера (переключатель тумблерный); 2 – порядковый номер разработки; 40 – конструктивное исполнение; В – всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 380 В и силе тока до 16 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ2-40В on-on, 16A(Ампер) 380V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.202ТУ, 2023г
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.202ТУ
Дата изготовленияi 2023
Вид приемки i "1"- ОТК
Масса изделия, гр 63
Наличие паспорта - этикетки нет
Транслитерация PT2-40V on-on, 16A (Amps) 380V (Volts) Two-pole toggle switch, soldering, AG0.360.202TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ2
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT

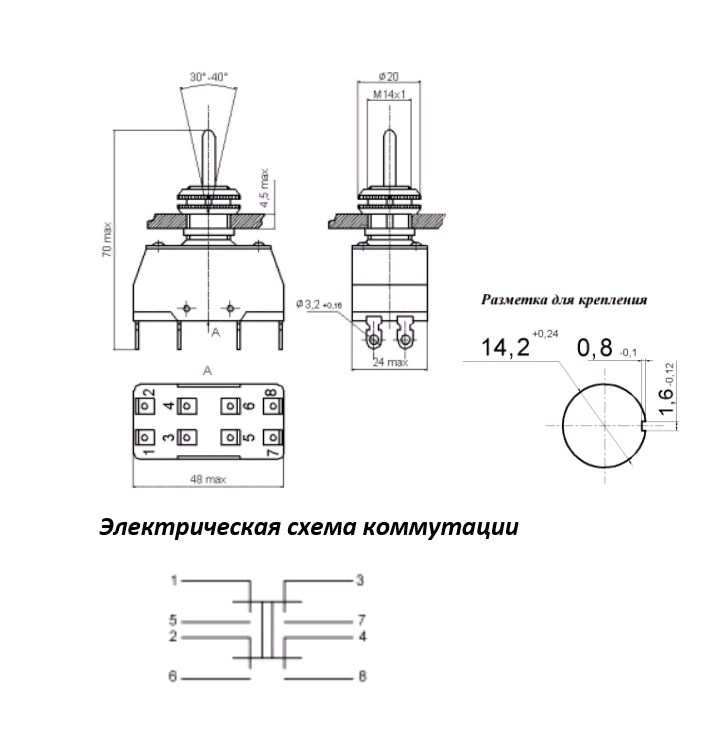

Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (5-7; 6-8)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 14,2 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 25 mm)
Наличие протектора нет
Габаритные размеры L*W*H 48х24х70 mm
Длина корпуса 48 mm
Ширина корпуса 24 mm
Высота корпуса 25 mm
Фактическая маркировка ПТ2-40В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ2..., KN3...

Технические характеристики

Номинальный ток 16 A
Номинальное напряжение 380 V
Усилие или момент переключения 4,9 - 39,2 N
Максимальная коммутир.мощность 450 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 15 000 переключений
Минимальная наработка 10 000 час.
ПТ2-40В on-on, 16A(Ампер) 380V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.202ТУ, 2023г   (datasheet)

Функциональные аналоги

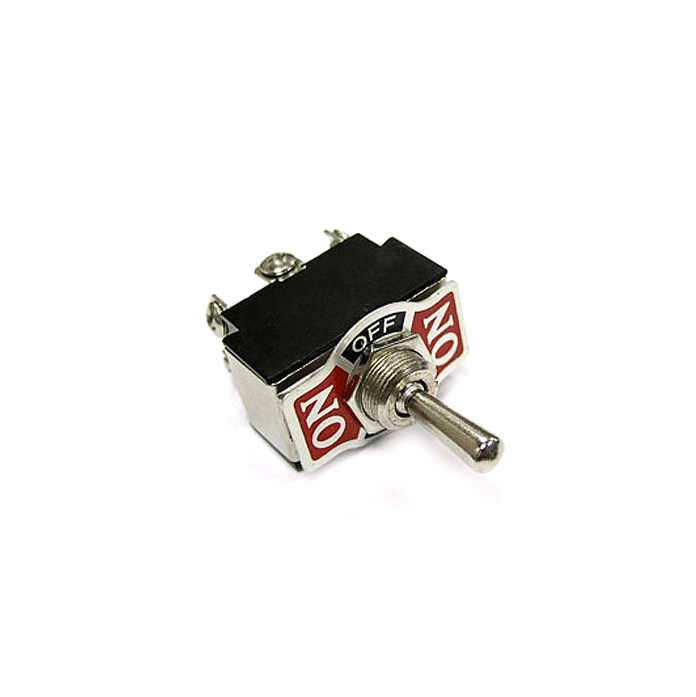

KN3(C)-202A Daier, фото
KN3(C)-202A Daier
KN3(C)-202A Jietong Switch , фото
KN3(C)-202A Jietong Switch
KN3(B)-202AP Daier, фото
KN3(B)-202AP Daier

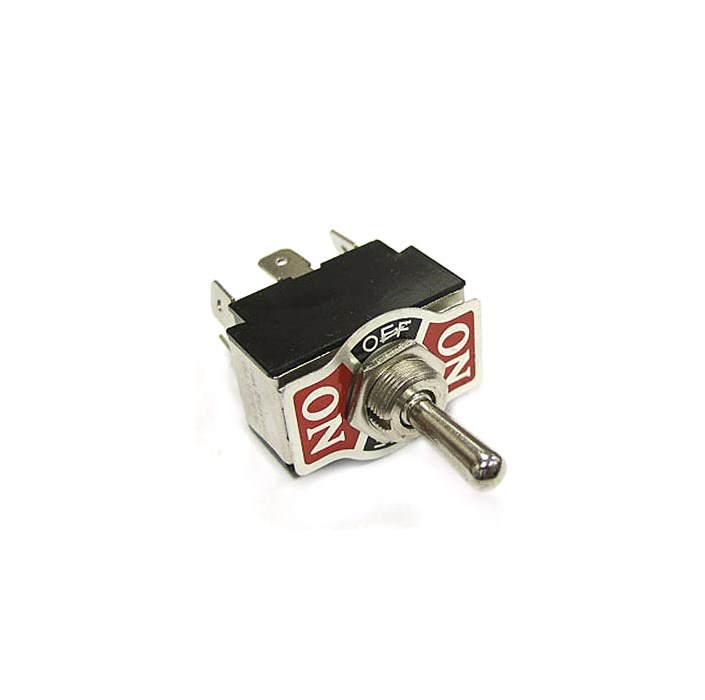

KN3(B)-202AP Jietong Switch , фото
KN3(B)-202AP Jietong Switch

Возможные аналоги

ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ, пластмасса., фото
Артикул (ID): ZE-8561
ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ, пластмасса.
  • 345.02 ₽ 1 шт.
  • 345.02 ₽ от 10 шт.
  • 345.02 ₽ от 100 шт.
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, фото
Артикул (ID): TN-5043
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ
  • 266 ₽ 1 шт.

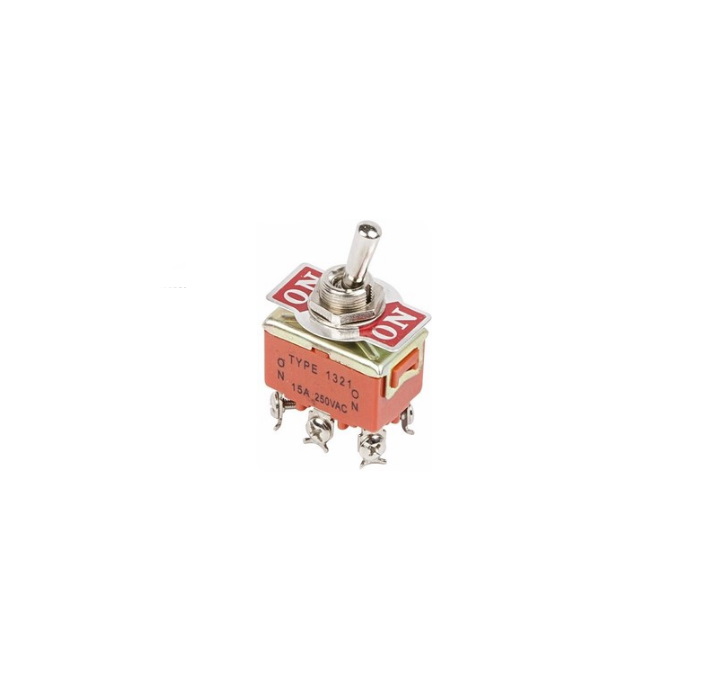

36-4131 Rexant, фото
