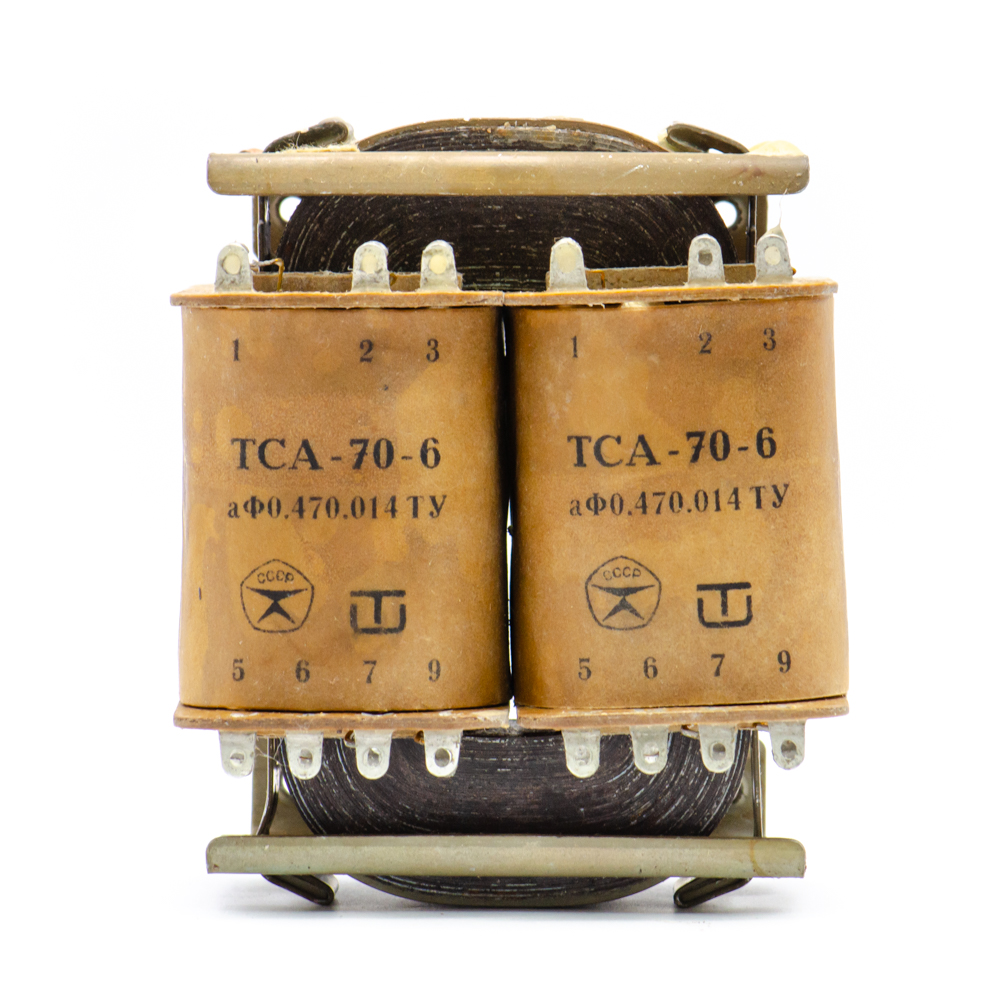

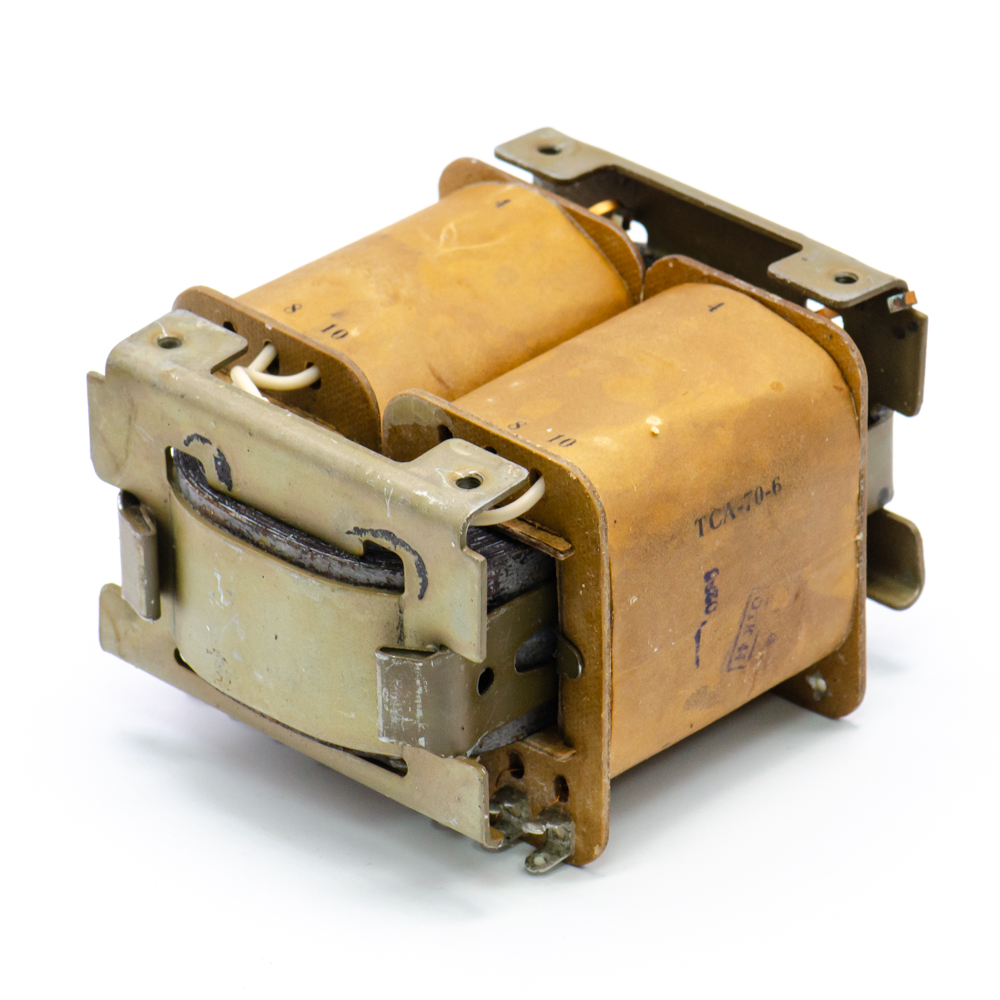

ТСА-70-6 Трансформатор силовой, аФ0.470.014ТУ (арт. TW-502)

Трансвит, В.Новгород; ПЛМ22х32; стержневой магнитопровод; трансформатор силовой; 70 W; " 1" - ОТК; преобразователь, статическое электромагнитное устройство…; -
СССР
Артикул (ID): TW-502
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ аФ0,470,014ТУ
Подробная документация
ID: 282079
На складе 26 шт
  • Цена от
    Включая НДС
     2835 ₽
  • 1 шт 3150 ₽
  • от 5 шт 2835 ₽
Количество
Быстрый заказ

ТСА-70-6 Трансформатор силовой - предназначен для питания лампово-транзисторной радиоаппаратуры. Сердечник трансформатора разрезной, стержневой, изготовлен из стальной ленты Э-320, сечением 22х32. Обмотки были выполнены алюминиевым проводом.Сеть 220 вольт к первичной обмотке трансформатора подключается к выводам 1 и 1'. Перемычку необходимо будет установить между выводами 2 и 2'.   Номинальная мощность трансформатора ТСА-70-6 - 70 Ватт. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТСА-70-6 Трансформатор силовой, аФ0.470.014ТУ
Торговая марка Трансвит, В.Новгород
Страна изготовления СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 1 480
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация TSA-70-6
Вид упаковки картонная коробка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа трансформаторы
Функциональный тип трансформатор силовой
Серия трансформатора ТСА
Тип магнитопровода стержневой магнитопровод
Типоразмер магнитопровода (сердечника) ПЛМ22х32
Наличие радиатора без радиатора
Установочные размеры 58 и 77,7 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 6,5 mm
Метод монтажа механический винтовой
Метод монтажа электрический пайка, клемма
Тип крепления винтами
Габаритные размеры L*W*H 104х88х68 mm
Длина корпуса 88 mm
Ширина корпуса 68 mm
Высота корпуса 104 mm
Длина выводов 10 mm
Материал корпуса металл
Покрытие корпуса корпус окрашен
Цвет корпуса зеленый
Фактическая маркировка ТСА70-6
Рабочее положение любое
Другие наименования преобразователь, статическое электромагнитное устройство…

Технические параметры

Рабочая частота 50 Hz
Номинальная мощность 70 W
Максимальная мощность 70 V
Напряжение сети 220 V
Напряжение первичной обмотки 220 V
Напряжение вторичной обмотки 110V(1-2); 127V(1-3); 17V(2-3)
Ток первичной обмотки 0,16 А
КПД 70-85%

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Атмосферное давление до 5мм рт.ст.
ТСА-70-6 Трансформатор силовой, аФ0.470.014ТУ   (datasheet)
