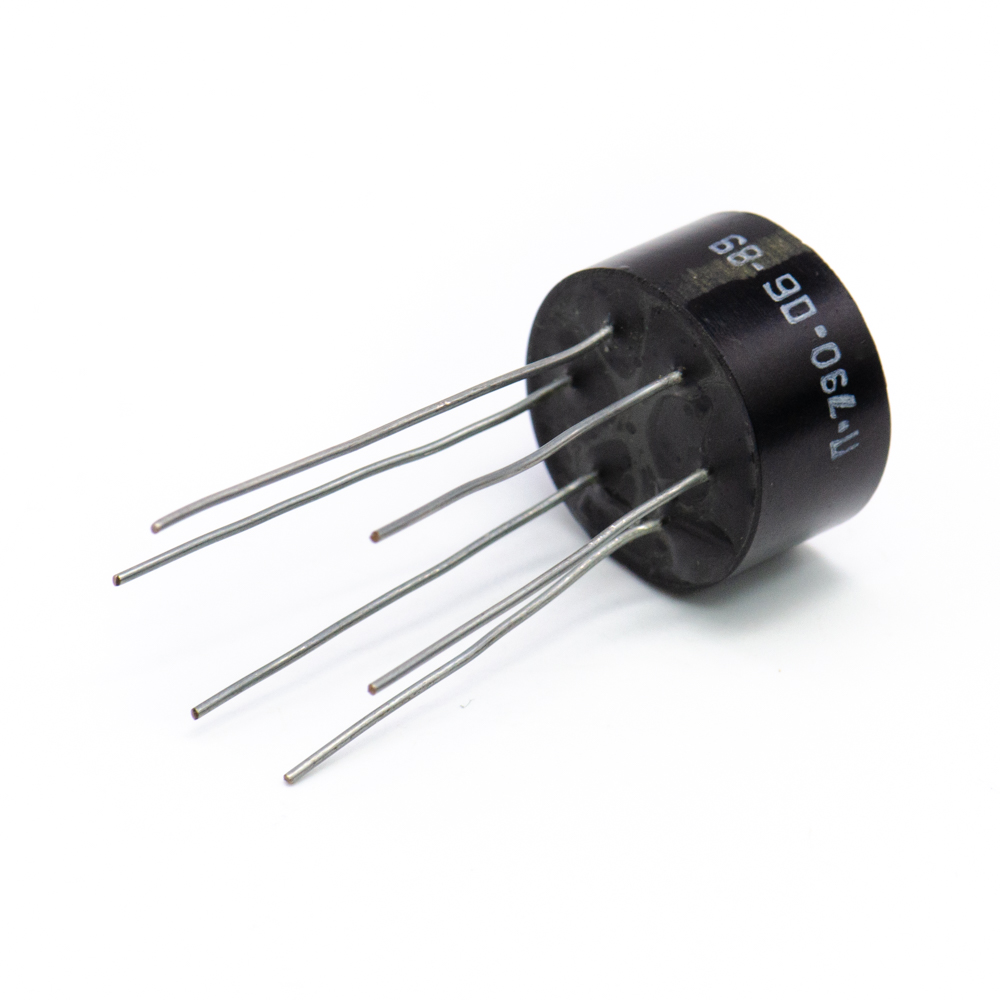

МИТ-4В Трансформатор импульсный малогабаритный, АГ0 472.302ТУ. (арт. TB-8866)

" 1" - ОТК; Георгиевский трансформатоорный завод, г. Георгиевск; ленточный магнитопровод; преобразователь, статическое электромагнитное устройство…
СССР
Артикул (ID): TB-8866
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГ0 472.302ТУ
Подробная документация
ID: 531923
На складе 1 шт
  • Цена от
    Включая НДС
     41 ₽
  • 1 шт 41 ₽
Количество
Быстрый заказ

МИТ-4В Трансформатор импульсный малогабаритный во всеклиматическом исполнении для печатного монтажа с длительностью импульса не более 4 мкс и частотой повторения импульса до 10000 Гц. Предназначен для работы в импульсных устройствах радиотехнической аппаратуры производственно-технического и специального назначения. Используется в ключевых схемах аппаратуры автоматики и связи, в электроприводах для управления тиристорами, а также в устройствах вторичного электропитания различного оборудования. Расшифровка маркировки: МИТ-4В  М - малогабаритный, И - импульсный, Т - трансформатор; 4 - порядковый номер разработки; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МИТ-4В Трансформатор импульсный малогабаритный, АГ0 472.302ТУ.
Торговая марка Георгиевский трансформатоорный завод, г. Георгиевск
Страна изготовления СССР
Нормы и требования АГ0 472.302ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 10
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация MIT-4V Pulse transformer, AG0 472.302TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа трансформаторы
Функциональный тип трансформатор импульсный
Серия трансформатора МИТ
Тип магнитопровода ленточный магнитопровод
Наличие радиатора без радиатора
Установочные размеры 13,4 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 0,9 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Тип крепления пайка

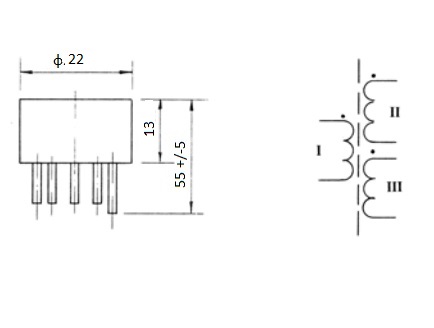

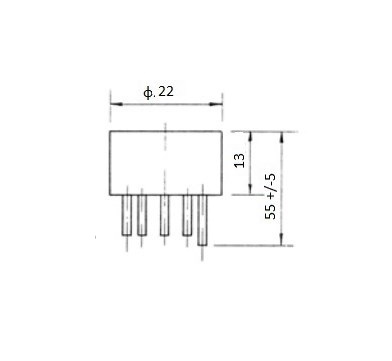

Габаритные размеры L*W*H 22х22x55 mm
Диаметр корпуса 22 mm
Длина корпуса 22 mm
Ширина корпуса 22 mm
Высота корпуса 13 mm
Длина выводов 42 mm
Материал корпуса аминопласт
Покрытие корпуса без покрытия
Цвет корпуса черный
Фактическая маркировка МИТ-4В
Рабочее положение любое
Другие наименования преобразователь, статическое электромагнитное устройство…

Технические параметры

Длительность импульса 0,04 ... 4 µs
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальная наработка 40000 час.
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 25 лет
МИТ-4В Трансформатор импульсный малогабаритный, АГ0 472.302ТУ.   (datasheet)
