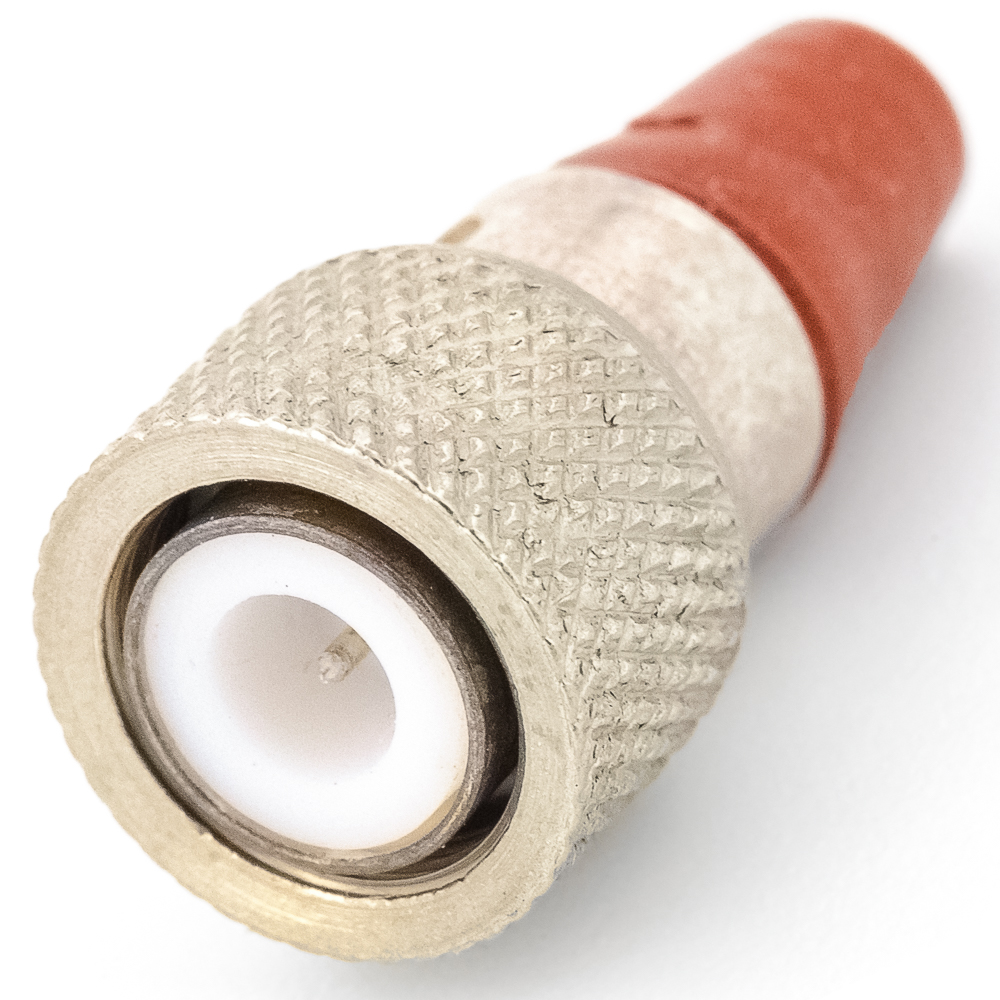

СР75-109ФМВ Вилка кабельная прямая, резьбовая. (арт. KT-2234)

Тбилисский завод разъемов; ВР0.364.007 ТУ; фторопласт; -

СР75-109ФМВ Вилка кабельная – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 109 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); М – модернизированная; В – всеклиматическое исполнение. Ответная часть: розетка приборно-кабельная СР75-101ФВ, СР75-102ФВ, СР75-103ФВ; розетка кабельная СР75-104ФВ, СР75-110ФВ. Номинальный диаметр кабеля по изоляции 1 - 2 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Тбилисский завод разъемов
Страна изготовления СССР
Нормы и требования ВР0.364.007 ТУ; ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "9"- ОС
Масса изделия, гр 4,5
Состояние упаковки самоупаковка
Транслитерация SR75-109FMV Straight cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка
Ответная часть разъема СР75-101ФВ, СР75-102ФВ, СР75-103ФВ, СР75-104ФВ, СР75-110ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса Ag (серебро)
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 0,6 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Габаритные размеры L*W*H 10,5х21,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М8х0,5
Марки присоединяемых кабелей РК75-1-11, РК75-1-12, РК75-1-21 РК75-1,5-11, РК75-1,5-12, РК75-1,5-21 РК75-2-11, РК75-2-12, РК75-2
Диаметр присоединяемых кабелей 1 mm; 1,5 mm; 2 mm
Состояние товара с хранения
Дополнительные характеристики модернизированный
Фактическая маркировка СР75-109ФМВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
