Скидка на Промышленная автоматика
-20%

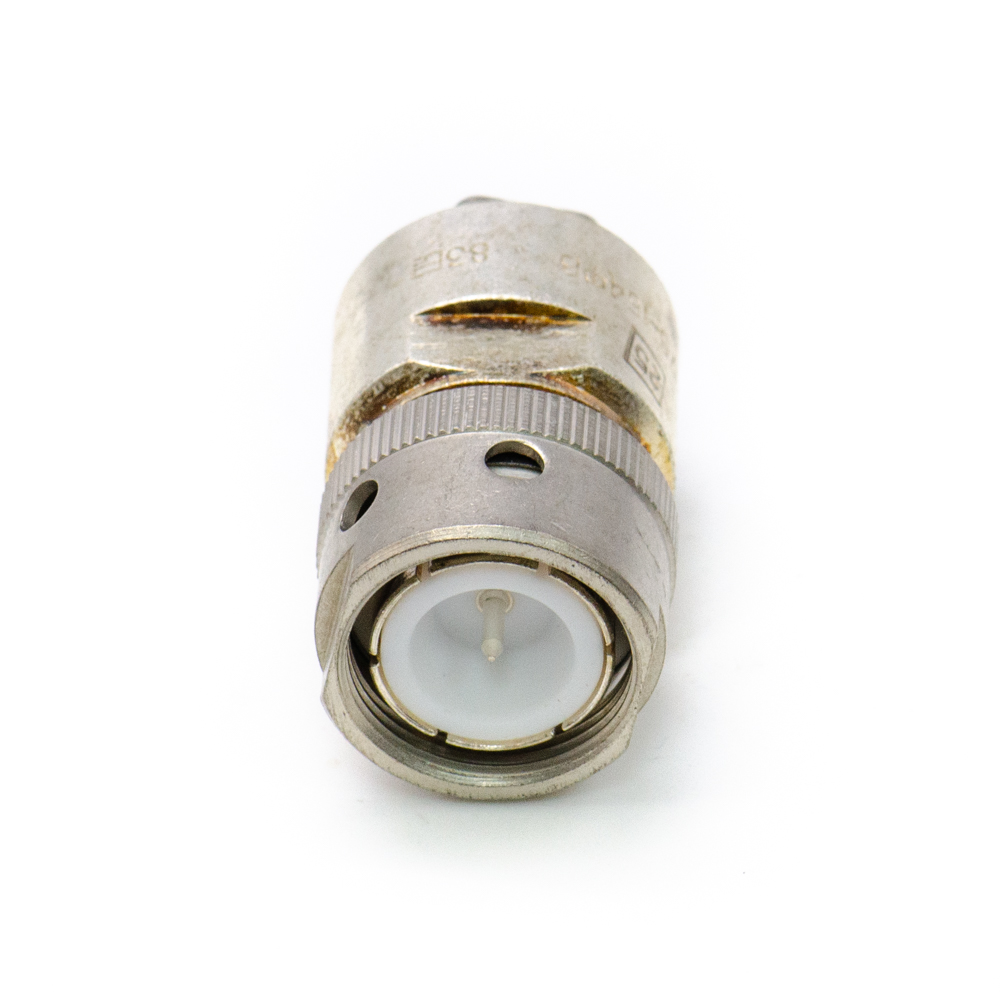

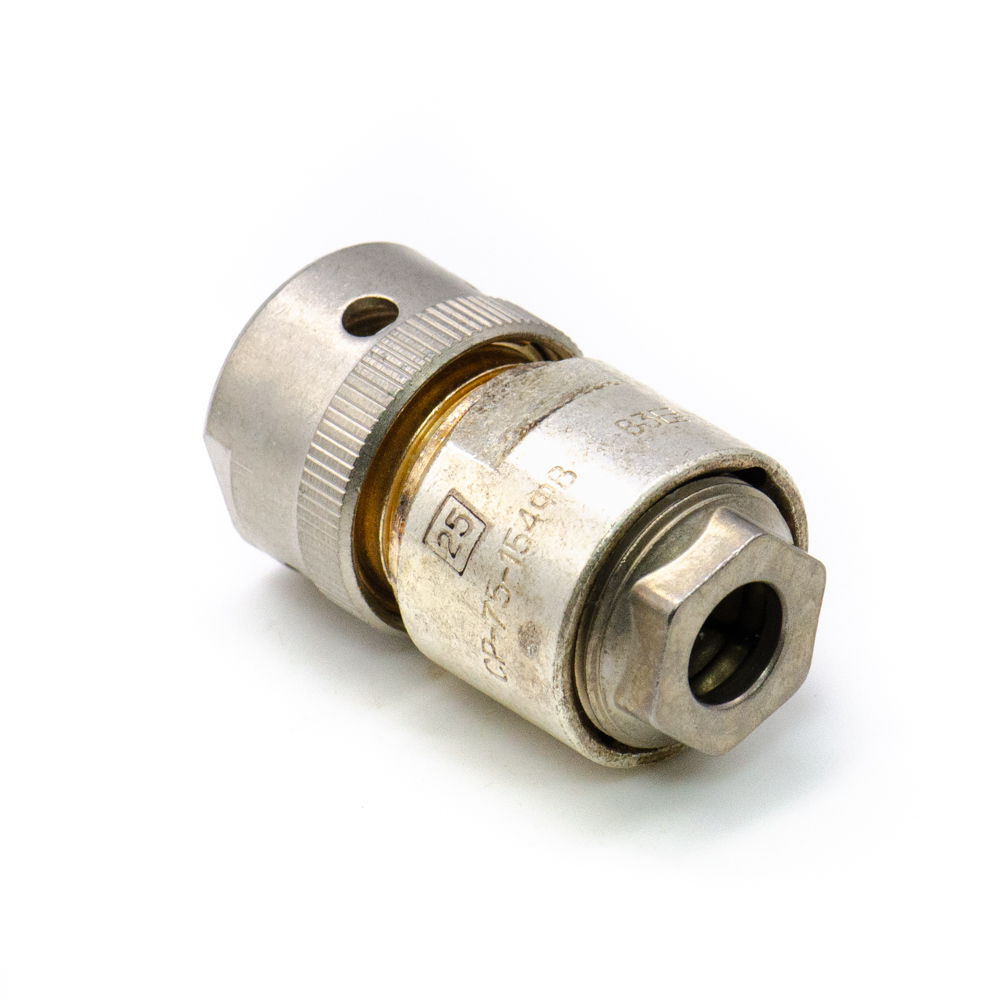

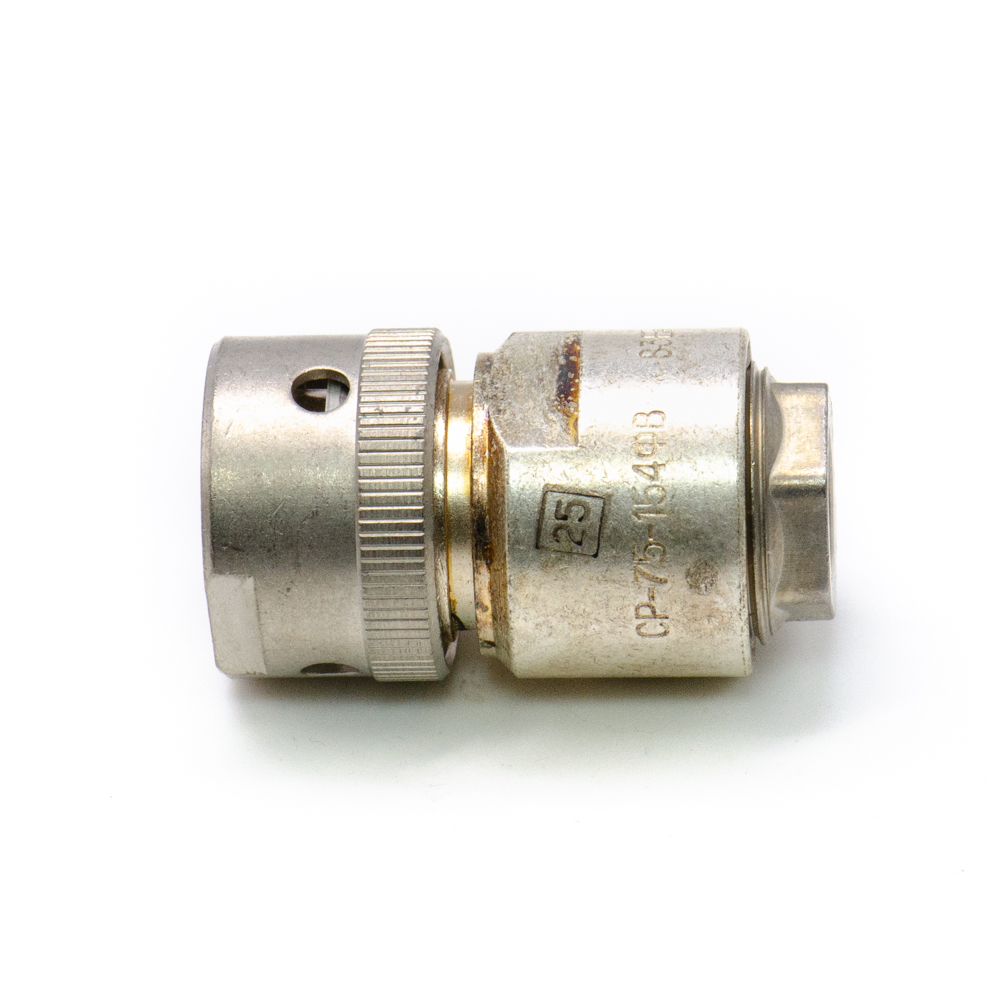

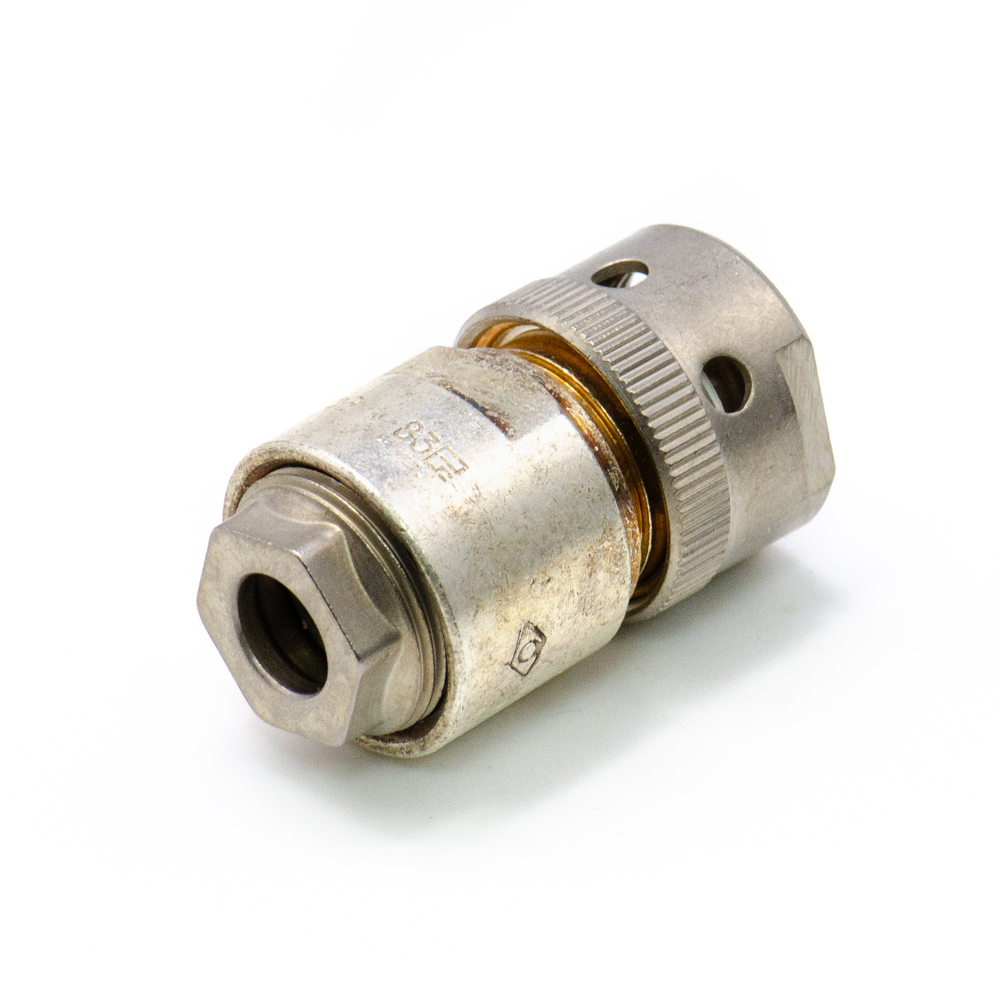

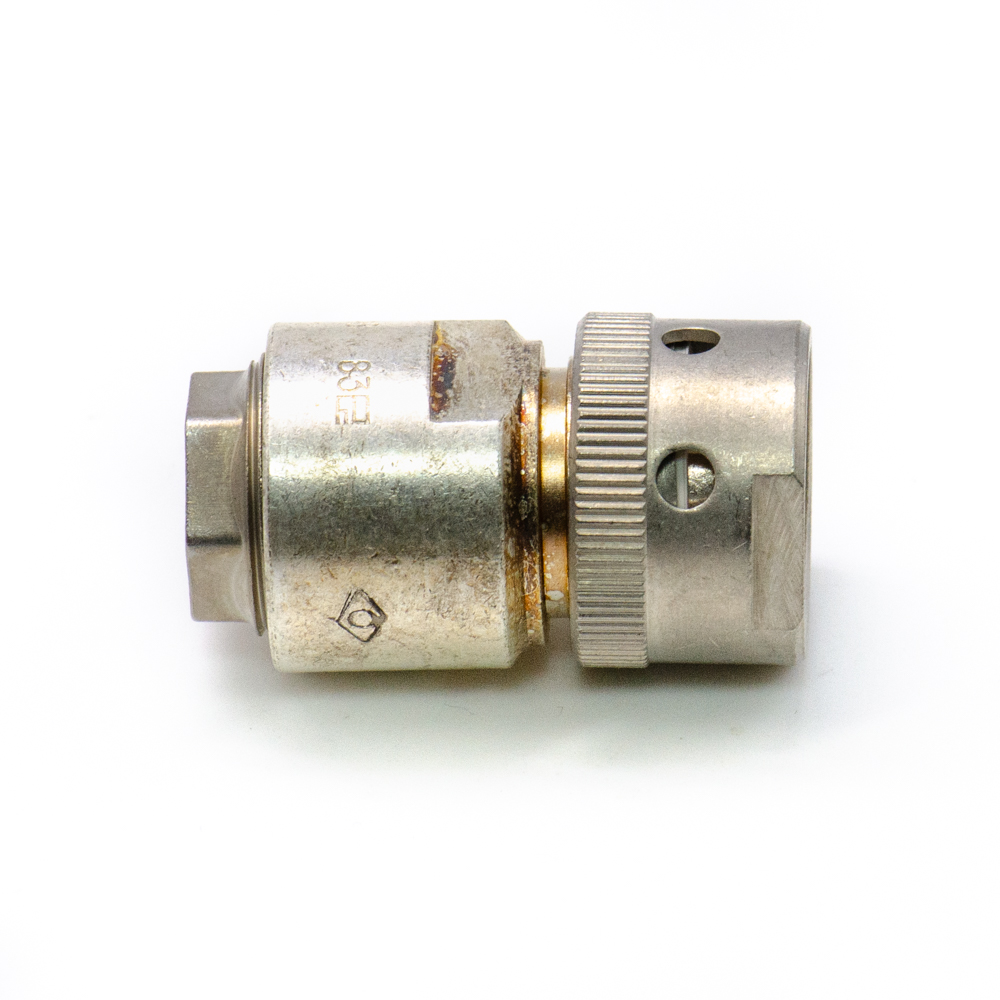

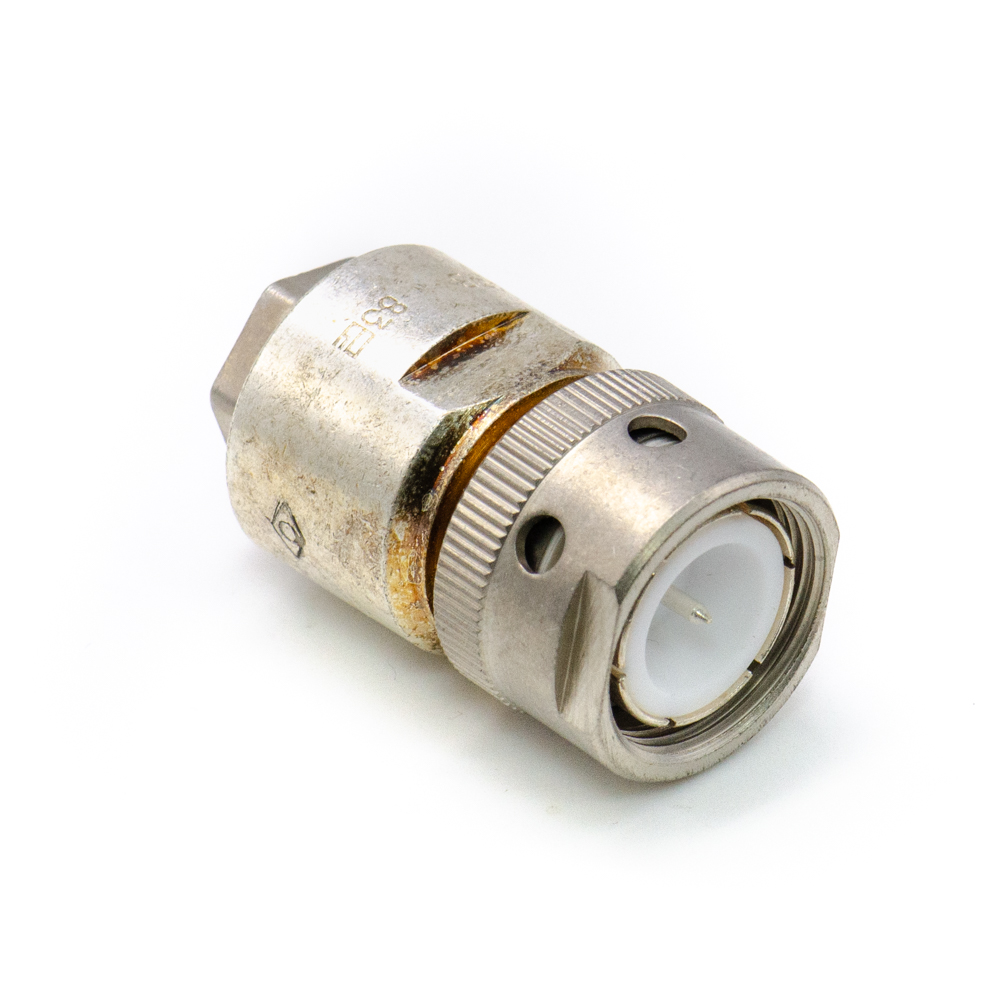

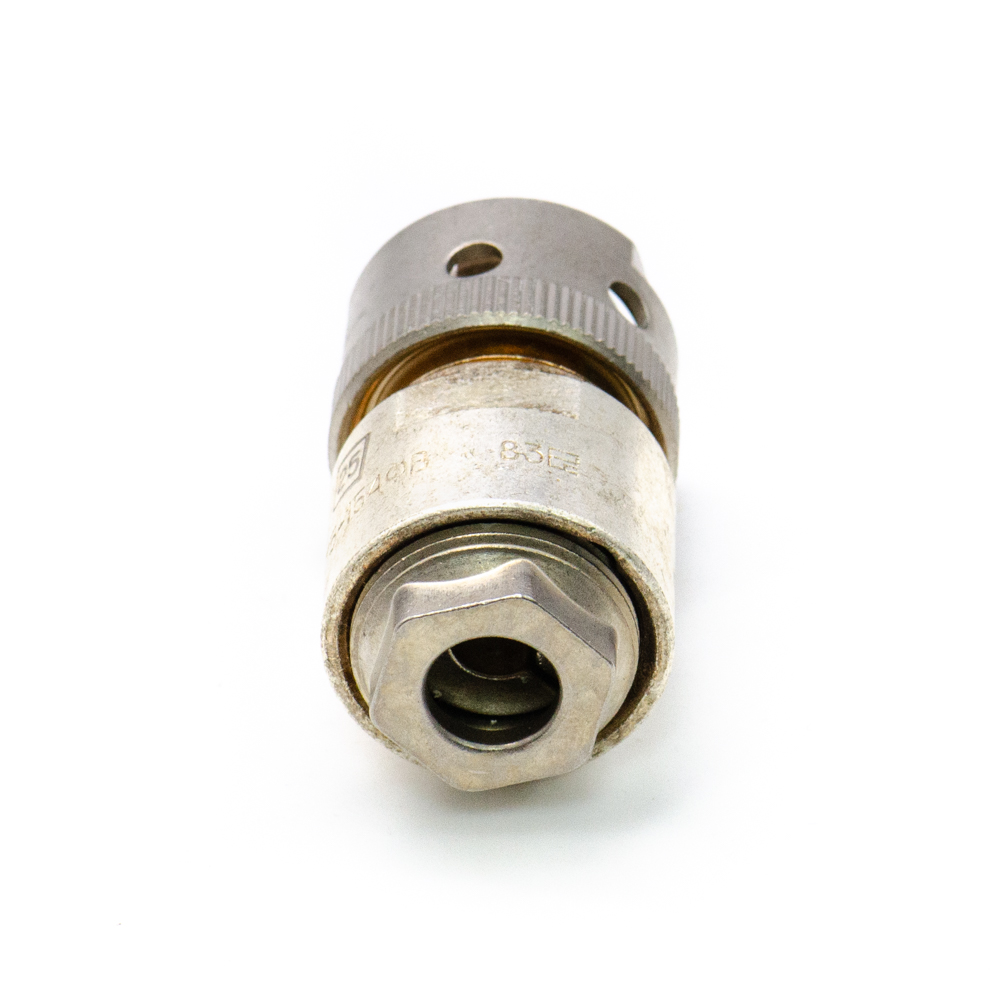

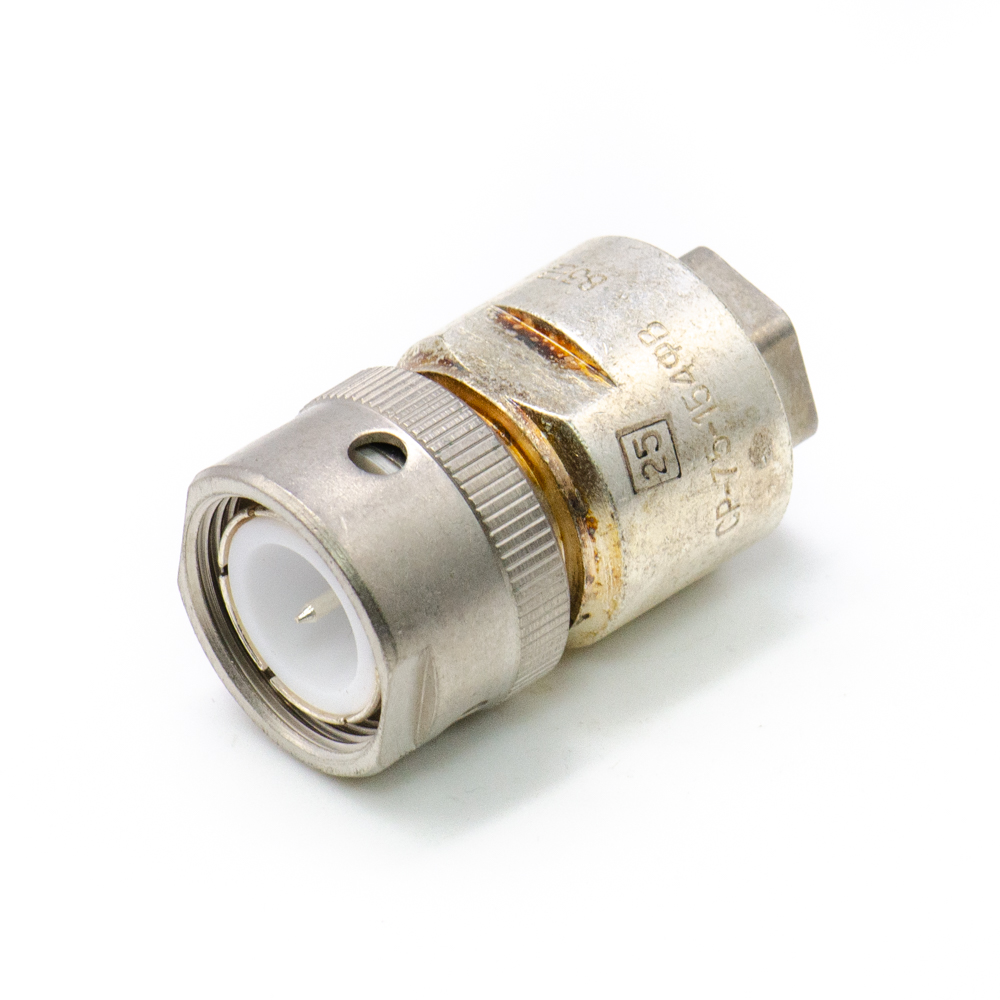

СР75-154ФВ Вилка кабельная прямая, резьбовая ВР0.364.009 ТУ (арт. TB-9238)

АООТ Исеть; ВР0.364.009 ТУ; фторопласт; гайка
СССР
Артикул (ID): TB-9238
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983-1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.009 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 532556
На складе 169 шт
  • Цена от
    Включая НДС
     671 ₽
  • 1 шт 711 ₽
  • от 5 шт 671 ₽
Количество
Быстрый заказ

Вилки кабельные прямые СР-75-154ФВ коаксиальные негерметичные радиочастотные для объёмного монтажа резьбового сочленения. Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в электронной аппаратуре общего и специального назначения. Обеспечивают быстрое и надёжное соединение для передачи  высокочастотных сигналов, в том числе в условиях повышенной вибрации. Структура условного обозначения СР-75-154ФВ: СР - соединитель радиочастотный; 75 - величина волнового сопротивления, Ом; 154 - порядковый номер разработки; Ф - фторопласт; В - всеклиматическое исполнение по ГОСТ В 2039404-81. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР75-154ФВ Вилка кабельная прямая, резьбовая ВР0.364.009 ТУ
Код ТНВЭД 8536508008
Торговая марка АООТ Исеть
Страна изготовления СССР
Нормы и требования ВР0.364.009 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 62
Вид упаковки картонная коробка (200шт)
Состояние упаковки заводская
Транслитерация CP75-154FV Straight cable plug, threaded BP0.364.009 TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка
Ответная часть разъема СР75-11ПВ, СР75-55ПВ, СР75-66ПВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

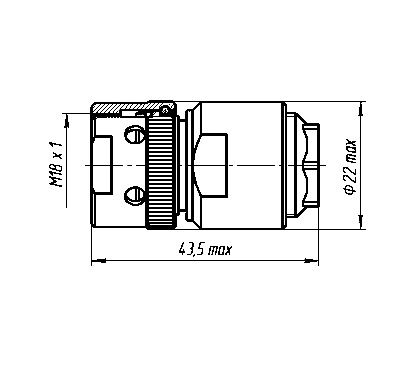

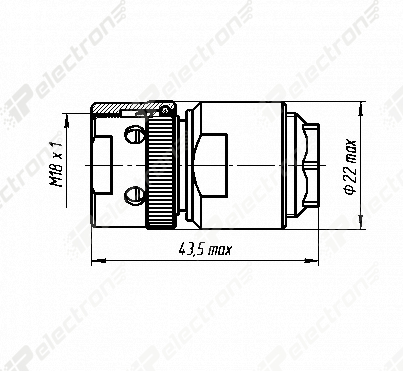

Габаритные размеры L*W*H 22х43,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия 16,5 mm
Марки присоединяемых кабелей РК75-4-11, РК75-4-12, РК75-4-13, РК75-4-15, РК75-4-16
Диаметр присоединяемых кабелей 4,0 mm;
Фактическая маркировка СР75-54ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-154ФВ Вилка кабельная прямая, резьбовая ВР0.364.009 ТУ   (datasheet)

Полные аналоги

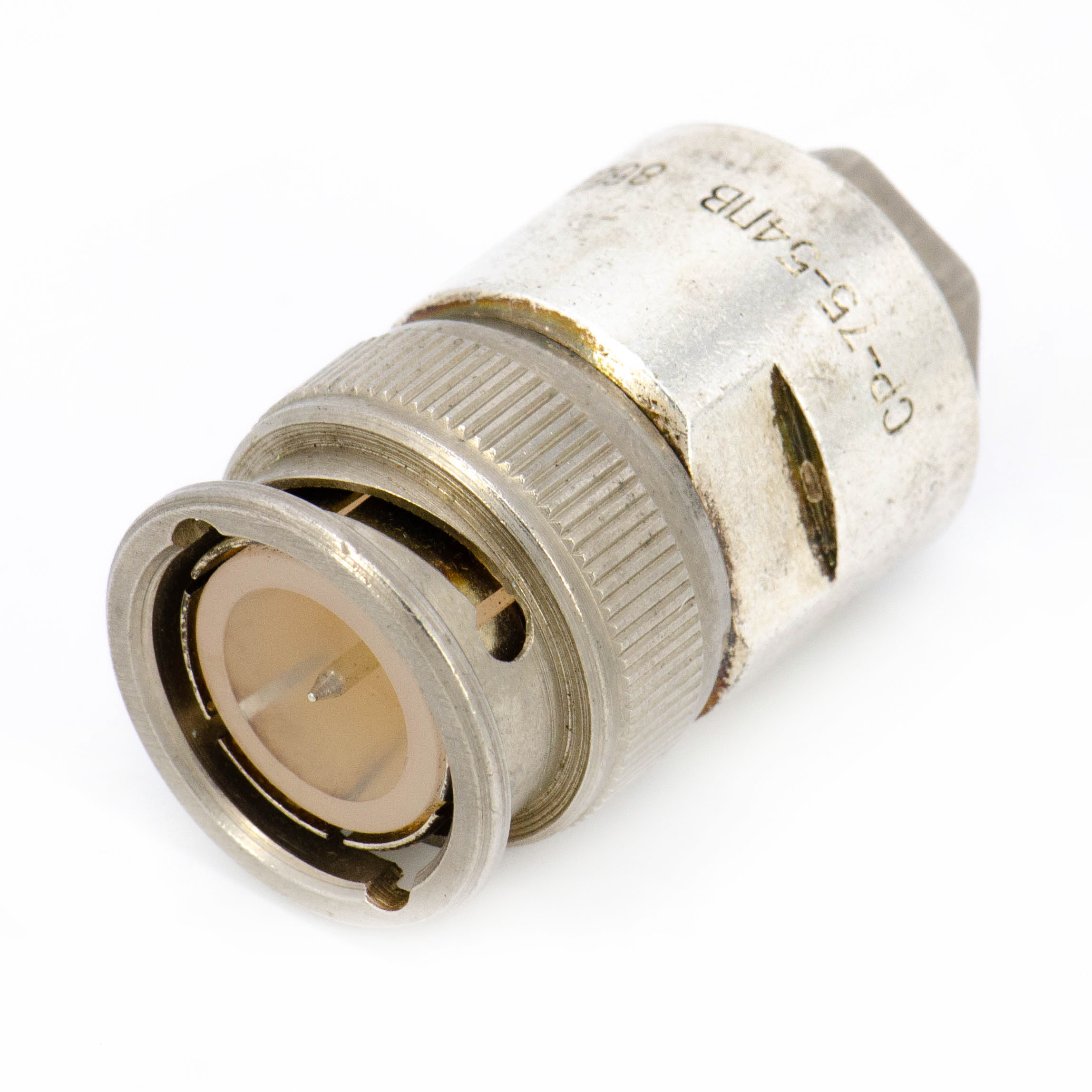

СР75-54ПВ Вилка кабельная прямая, байонетная "1", фото
Артикул (ID): SK-6112
СР75-54ПВ Вилка кабельная прямая, байонетная "1"
  • 711 ₽ 1 шт.
  • 671 ₽ от 5 шт.

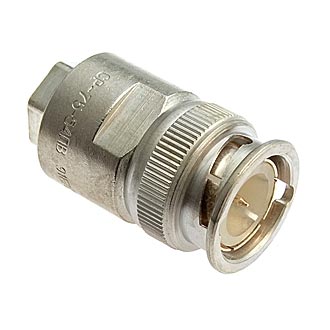

СР75-54ПВ Вилка кабельная прямая, байонетная, фото
Артикул (ID): ZA-226
СР75-54ПВ Вилка кабельная прямая, байонетная

Возможные аналоги

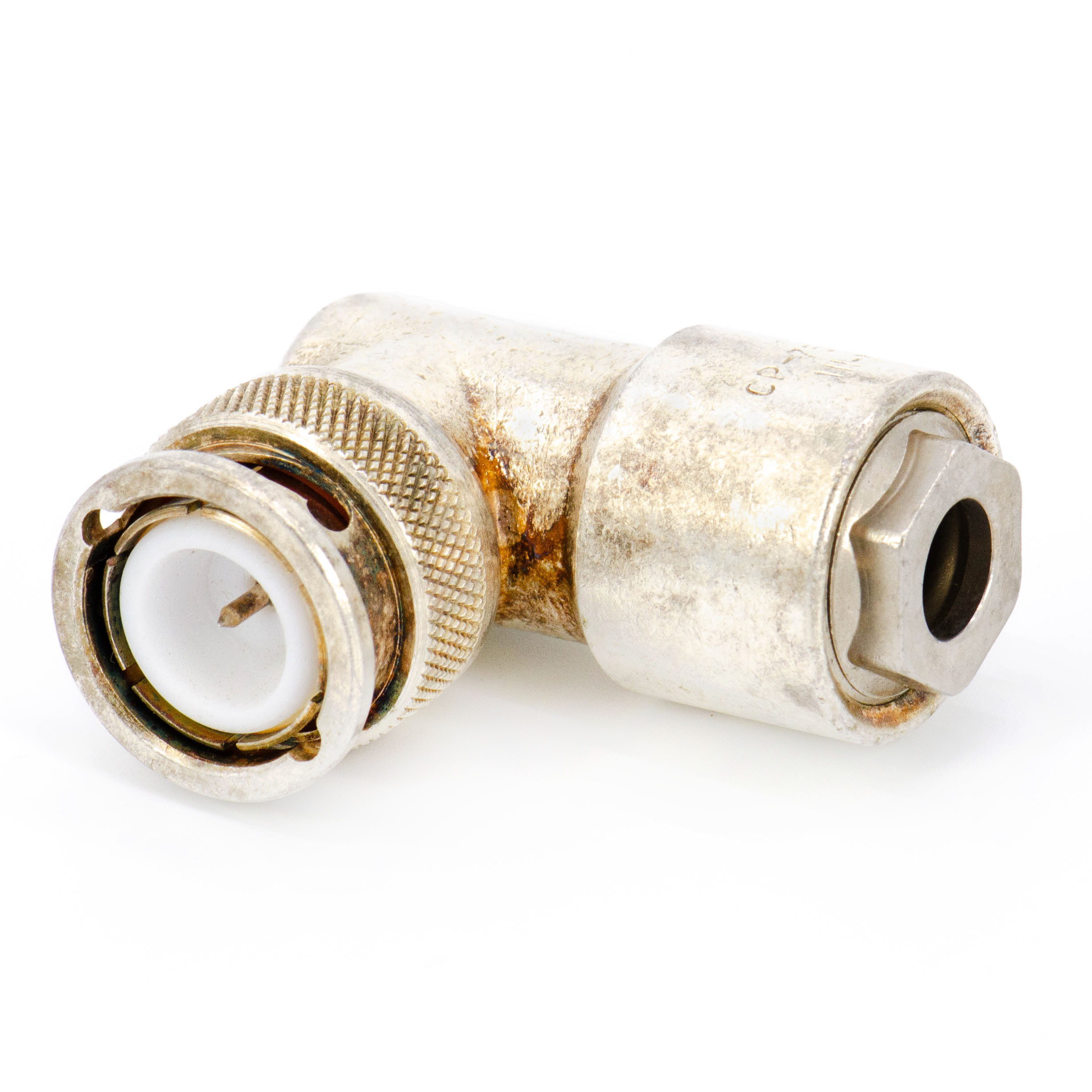

СР75-58Ф Вилка кабельная угловая, байонетная, фото
Артикул (ID): SK-6958
СР75-58Ф Вилка кабельная угловая, байонетная
  • 711 ₽ 1 шт.
  • 671 ₽ от 5 шт.

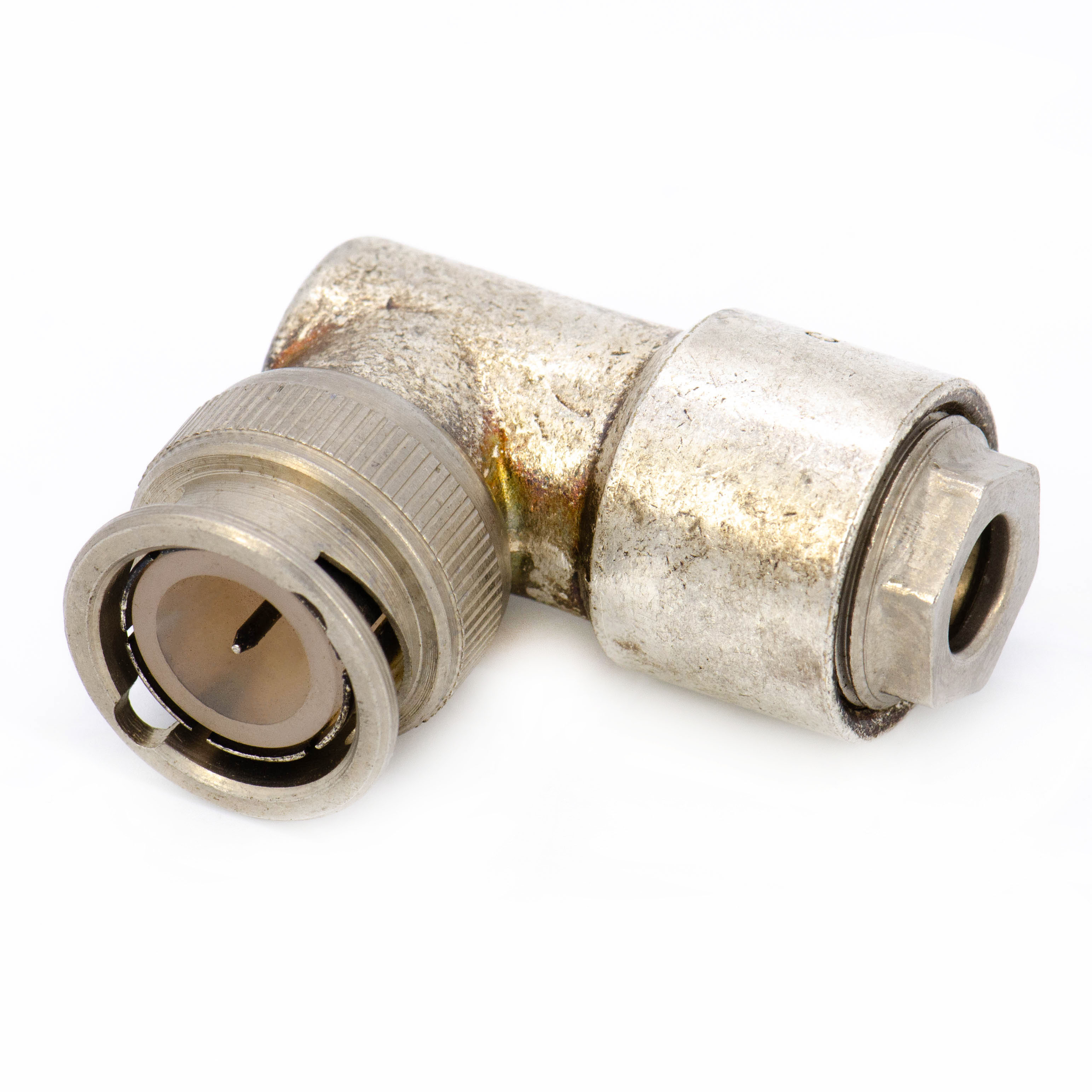

СР75-58ПВ Вилка кабельная угловая, байонетная, фото
