Скидка на Коммутационные изделия
-20%

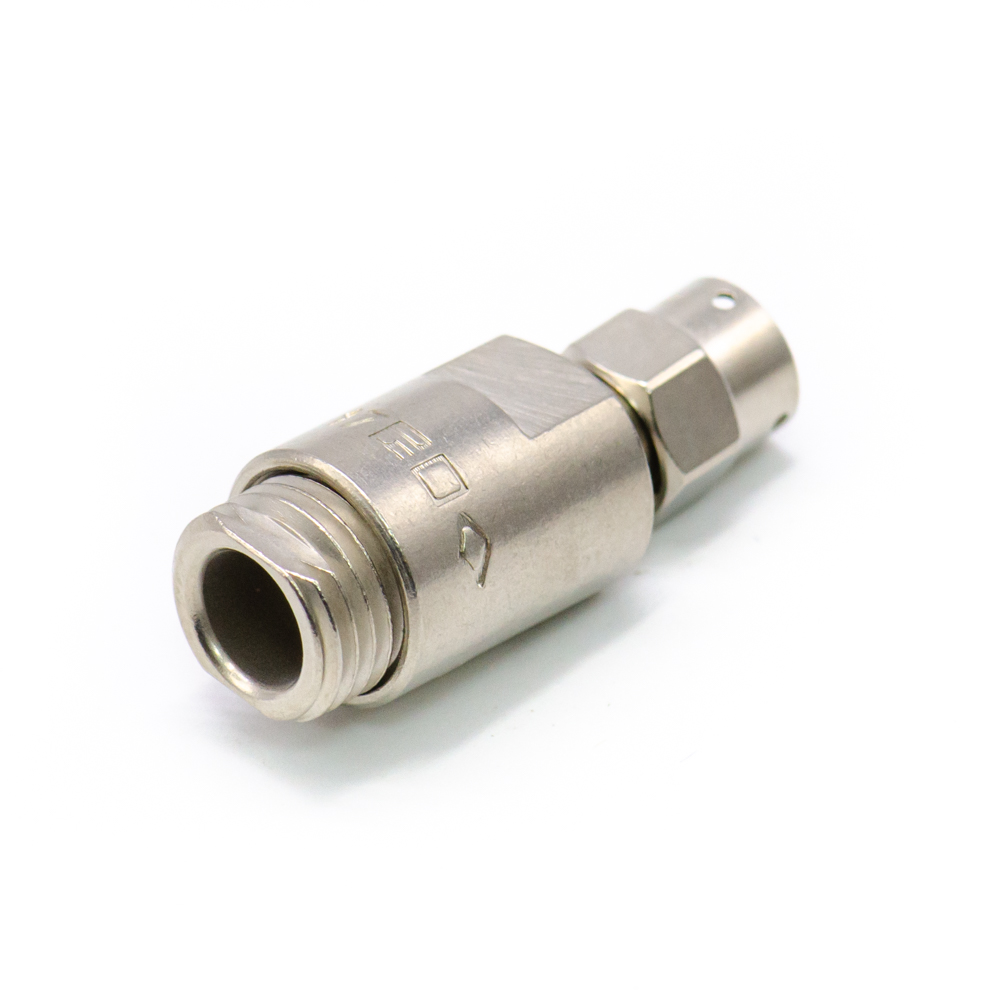

СР50-722ФВ Вилка кабельная прямая, резьбовая, ВР0.364.049ТУ (арт. BV-2753)

АООТ Исеть; ВР0.364.049ТУ ; фторопласт; гайка
РОССИЯ
Артикул (ID): BV-2753
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2017
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.049ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 548933
На складе 3 шт
  • Цена от
    Включая НДС
     2612 ₽
  • 1 шт 2612 ₽
Количество
Быстрый заказ

СР50-722ФВ Вилка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 18000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 722 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-722ФВ Вилка кабельная прямая, резьбовая, ВР0.364.049ТУ
Код ТНВЭД 8536508008
Торговая марка АООТ Исеть
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.049 ТУ, ГОСТ 20265-83
Дата изготовленияi 2010-2019
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8,1
Состояние упаковки самоупаковка
Транслитерация SR50-722FV Straight cable plug, threaded, VR0.364.049TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 0,9 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

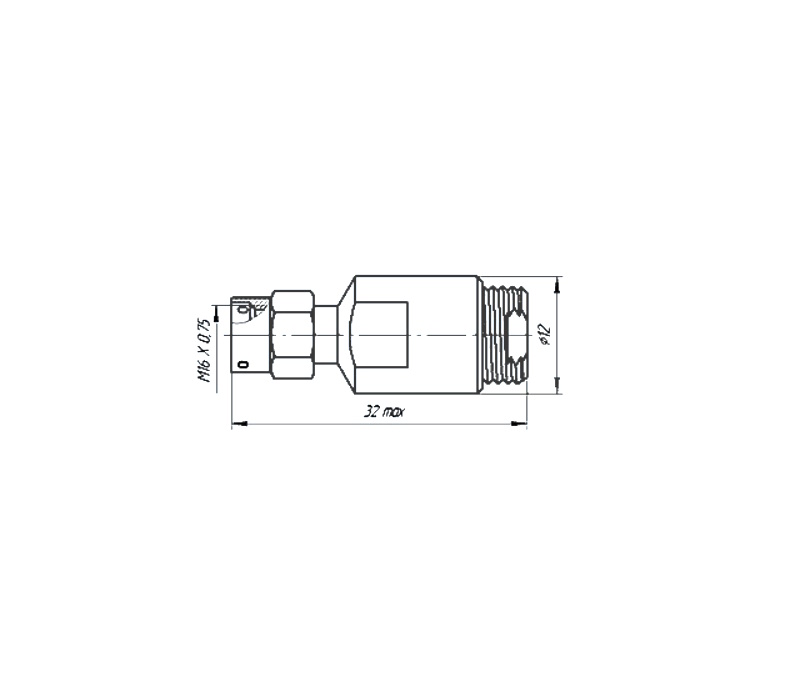

Габаритные размеры L*W*H 12х32 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М6х0,75
Марки присоединяемых кабелей РК50-3-11
Диаметр присоединяемых кабелей 2,0 mm;
Фактическая маркировка СР50-722ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 18 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-722ФВ Вилка кабельная прямая, резьбовая, ВР0.364.049ТУ   (datasheet)
