SMA-J Разъем субминиатюрный приборная розетка (арт. ZA-364)

КИТАЙ
Артикул (ID): ZA-364
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
ID: 482844
На складе 500 шт
  • Цена от
    Включая НДС
     43.56 ₽
  • 1 шт. 50.16 ₽
  • от 10 шт. 46.2 ₽
  • от 100 шт. 43.56 ₽
Количество
Быстрый заказ

SMA-J Разъем субминиатюрный высокочастотный под гибкий кабель. Розетка на плату резьбового сочленения. Структура условного обозначения: SMA – субминиатюрный вариант разъема версии «А»; волновое сопротивление 50 Ом (обозначение отсутствует); J – розетка. Присоединение провода путем обжима с предварительной зачисткой. Применяется для подключения высокочастотных коаксиальных кабелей, для мобильной GSM и GPS связи и другого коммуникационного оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 1,45
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема розетка
Типономинал / Типоконструкция платная
Конструкция корпуса прямая
Диаметр корпуса 6,5 mm
Материал корпуса латунь
Покрытие корпуса Au (золото)
Тип центрального контакта гнездо
Материал центрального контакта бериллиевая медь
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на плату
Метод монтажа электрический обжим
Метод сочленения резьбовой (1/4"-36UNC-2B)
Полярность сочленения стандартная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 5,0 mm;
Способ монтажа оплетки кабеля обжим
Спец. инструмент для обжима оплетки HT-336A для RG-58, 59, 62
Инструмент для затяжки гайки разъема ТА-0397 (динамометрический ключ 5/16)
Коды монтажных отверстий H64
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 18 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,1
Напряжение пробоя диэлектрика 1500 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -65 до +165°C
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.

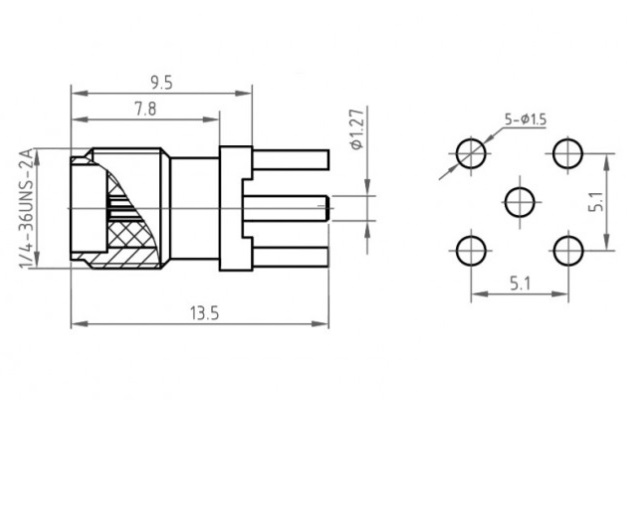

SMA-J Разъем субминиатюрный приборная розетка   (datasheet)
