SMA-C58P gold Разъем субминиатюрный кабельная вилка. (арт. TP-1292)

КИТАЙ
Артикул (ID): TP-1292
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
ID: 334779
На складе 30 шт
  • Цена от
    Включая НДС
     56.49 ₽
  • 1 шт. 61.33 ₽
  • от 10 шт. 56.49 ₽
Количество
Быстрый заказ

SMA-C58P gold Разъем субминиатюрный высокочастотный под гибкий кабель. Кабельная вилка резьбового сочленения. Структура условного обозначения: SMA – субминиатюрный вариант разъема версии «А»; волновое сопротивление 50 Ом (обозначение отсутствует); C – технологический код производителя; 58 – условное обозначение марки кабеля (RG-58); P – вилка. Присоединение провода путем обжима с предварительной зачисткой. Применяется для подключения высокочастотных коаксиальных кабелей, для мобильной GSM и GPS связи и другого коммуникационного оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 4
Вид упаковки полиэт. пакет (50шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема вилка
Ответная часть разъема SMA-C58J gold
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 8,3 mm
Материал корпуса латунь
Покрытие корпуса Au (золото)
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Метод сочленения резьбовой (1/4"-36UNC-2B)
Полярность сочленения стандартная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый

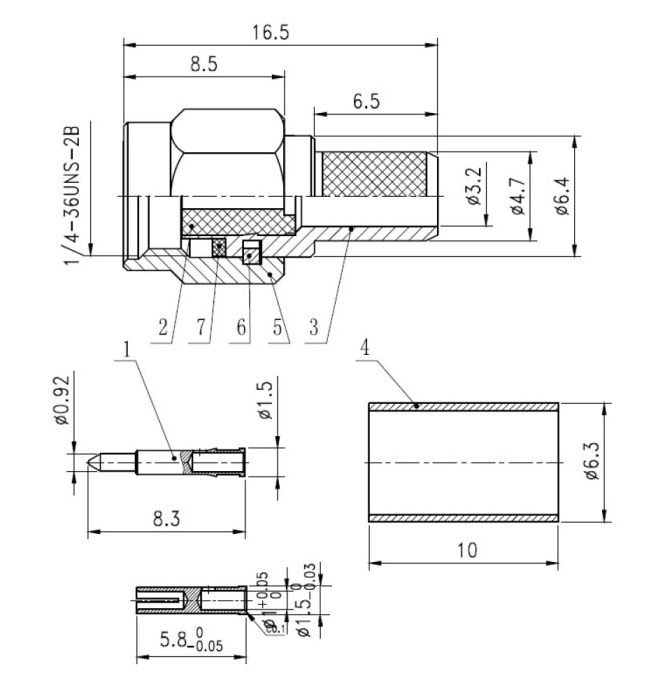

Габаритные размеры L*W*H 8,3х16,5 mm
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 5,0 mm;
Способ монтажа оплетки кабеля обжим
Спец. инструмент для обжима оплетки HT-336A для RG-58, 59, 62
Инструмент для затяжки гайки разъема ТА-0397 (динамометрический ключ 5/16)
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 6 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3
Напряжение пробоя диэлектрика 1000 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -55 до +155°C
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
SMA-C58P gold Разъем субминиатюрный кабельная вилка.   (datasheet)
