SMA-BJ Разъем субминиатюрный приборно-кабельная розетка(арт. ZA-348)

КИТАЙ
Артикул (ID): ZA-348
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
ID: 482837
На складе 17442 шт
  • Цена от 63.59 ₽
  • 1 шт 73.23 ₽
  • от 10 шт 67.45 ₽
  • от 100 шт 63.59 ₽
Количество
Быстрый заказ

SMA-BJ Разъем субминиатюрный высокочастотный под гибкий кабель. Приборно-кабельная розетка резьбового сочленения. Структура условного обозначения: SMA – субминиатюрный вариант разъема версии «А»; волновое сопротивление 50 Ом (обозначение отсутствует); B – технологический код производителя; J – розетка. Присоединение провода путем обжима с предварительной зачисткой. Применяется для подключения высокочастотных коаксиальных кабелей, для мобильной GSM и GPS связи и другого коммуникационного оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование SMA-BJ Разъем субминиатюрный приборно-кабельная розетка
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 2,8
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема розетка
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Диаметр корпуса 6,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения резьбовой (1/4"-36UNS-2A)
Полярность сочленения стандартная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый

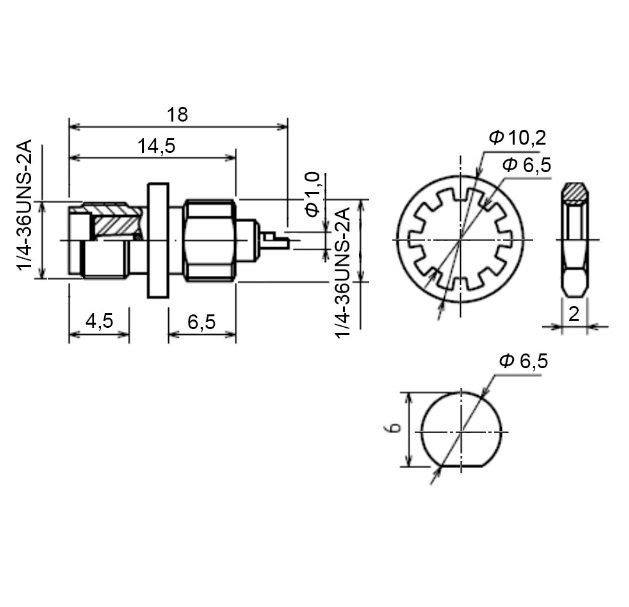

Габаритные размеры L*W*H 10,2х18 mm
Способ монтажа оплетки кабеля обжим
Инструмент для затяжки гайки разъема ТА-0397 (динамометрический ключ 5/16)
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 18 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3
Напряжение пробоя диэлектрика 1000 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -55 до +165°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
SMA-BJ Разъем субминиатюрный приборно-кабельная розетка   (datasheet)
