SMA 3401 Разъем субминиатюрный приборная розетка (арт. KP-15)

RUICHI; ; резьбовой

Высокочастотный разъем – конструкция, предназначенная для
подсоединения различных электронных устройств к электрическим
цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 2,8
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса Au (золото)
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на плату
Метод монтажа электрический пайка
Метод сочленения резьбовой
Полярность сочленения стандартная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый

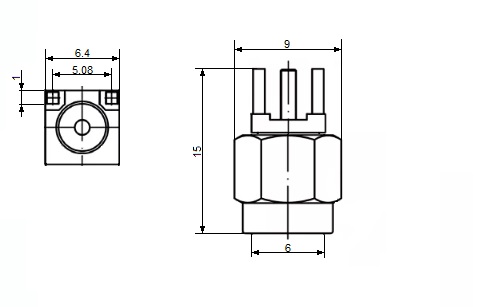

Габаритные размеры L*W*H 8х9х15 mm
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 18 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,1
Напряжение пробоя диэлектрика 1000 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -55 до 125°C
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
