RP-SMA-C174P Разъем субминиатюрный кабельная вилка.(арт. TM-3517)

КИТАЙ
Артикул (ID): TM-3517
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
Подробная документация
ID: 285099
На складе 9 шт
  • Цена от
    68 ₽
    54.40 ₽
  • Скидка -20%
  • 1 шт. 54.40 ₽
    68 ₽
Количество
Быстрый заказ

RP-SMA-C174P Разъем субминиатюрный высокочастотный под гибкий кабель RG-174. Прямая кабельная вилка резьбового сочленения. Структура условного обозначения: RP – обратная полярность; SMA – субминиатюрный вариант разъема версии «А»; волновое сопротивление 50 Ом (обозначение отсутствует); C – технологический код производителя; 174 – код кабеля (RG174, RG-174; RG-188; RG-316 и др.); P – вилка. Присоединение провода путем обжима с предварительной зачисткой. Применяется для подключения высокочастотных коаксиальных кабелей, для мобильной GSM и GPS связи и другого коммуникационного оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование RP-SMA-C174P Разъем субминиатюрный кабельная вилка.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 3,2
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 8 mm
Материал корпуса латунь
Покрытие корпуса Au (золото)
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Метод сочленения резьбовой (1/4"-36UNC-2B)
Полярность сочленения обратная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый

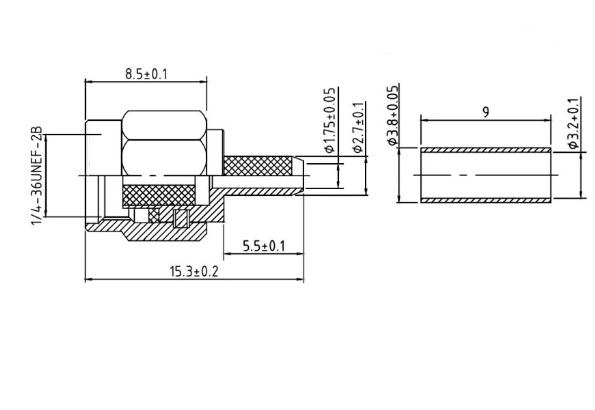

Габаритные размеры L*W*H 8х19 mm
Марки присоединяемых кабелей RG-174; RG-188; RG-316, LMR-100...
Диаметр присоединяемых кабелей 2,6 mm;
Способ монтажа оплетки кабеля обжим
Спец. инструмент для обжима оплетки DCC 0908; HY-301V
Инструмент для затяжки гайки разъема ТА-0397 (динамометрический ключ 5/16)
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 18 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3
Напряжение пробоя диэлектрика 1000 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -55 до +125°C
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
RP-SMA-C174P Разъем субминиатюрный кабельная вилка.   (datasheet)
