2РТТ60КУЭ47Г37В Розетка кабельная карболит, АШДК.434410.060ТУ(арт. TN-6828)

2РТТ60КУЭ47Г37В Розетка кабельная карболит - разъём теплостойкий низкочастотный цилиндрический для внутреннего монтажа. Структура условного обозначения: 2РТТ - тип соединителя; 60 - условный размер корпуса; К – корпус кабельный; У – угловой патрубок; Э – гайка патрубка для экранированного кабеля; 37 - количество контактов; Г - розетка (гнездо); 37 - сочетание контактов (37 - 40 контактов диаметром 1,5 мм; 7 контактов диаметром 2,5 мм); В – всеклиматическое исполнение; покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РТТ60КУЭ47Г37В Розетка кабельная карболит, АШДК.434410.060ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 404
Дата изготовленияi 2010-2019
Транслитерация 2RTT60KUE47G37V Cable socket karbolit, ASHDK.434410.060TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования АШДК.434410.060ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РТТ
Условный размер корпуса 60
Количество контактов 47 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 37 - 40 контактов Ø 1,5 mm; 7 контактов Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 40 - Ø 1,5 mm; 7 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки есть
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M64х1,5 mm

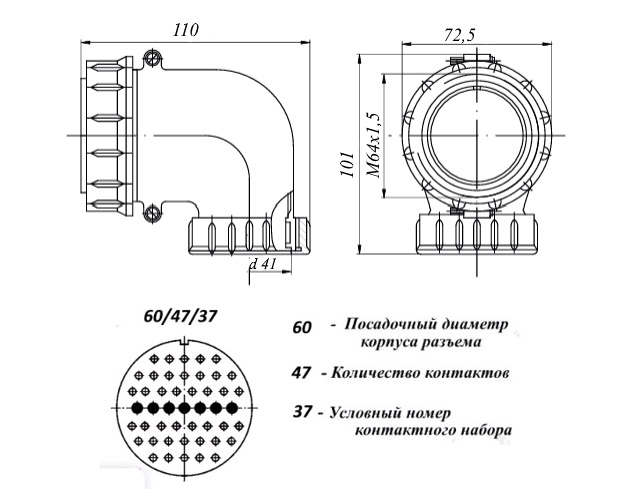

Габаритные размеры L*W*H 110х72,5х101 mm
Диаметр корпуса 72,5 mm
Длина корпуса 110 mm
Высота корпуса 101 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация 2RTT60KUE47G37V Cable socket karbolit, ASHDK.434410.060TU
Фактическая маркировка 2РТТ60КУЭ47Г37В
Рабочее положение любое
Наличие паспорта - этикетки этикетка
Взаимосочленение блочные вилки 2РТ-А, ШР
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Рабочий ток на разъем, max 399 A
Сопротивление контактов не более 2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
