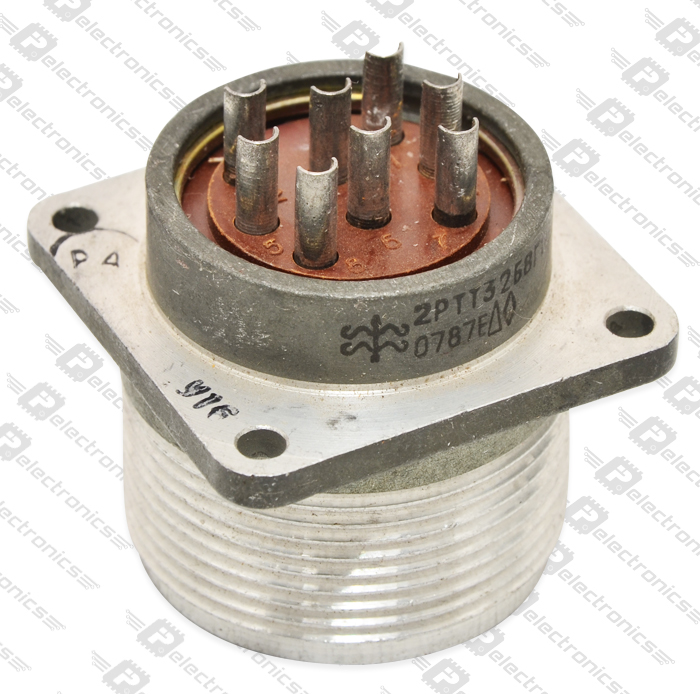

2РТТ32Б8Г14В Розетка блочная (арт. TN-4099)

Разъём 2РТТ32Б8Г14В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 32 - условный размер корпуса; Б - блочная часть без патрубка; 8 - количество контактов; Г - розетка (гнездо); 14 - обозначение сочетания контактов - 8 контактов диаметром 2,5 мм; В - всеклиматическое исполнение. Колодка блочная 2РТТ32Б8Г14В сочленяется с кабельными вставками 2РТТ32КПН(Э)8Ш14В и 2РТТ32КУН(Э)8Ш14В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 65,3
Дата выпуска не указана
Транслитерация 2RTT32B8G14V
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi не указана
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 32
Количество выводов или контактов 8
Условный номер контактного набора 14 - 8 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ32Б8Г14В
Наличие паспорта - этикетки нет
Цвет изделия темно-серый

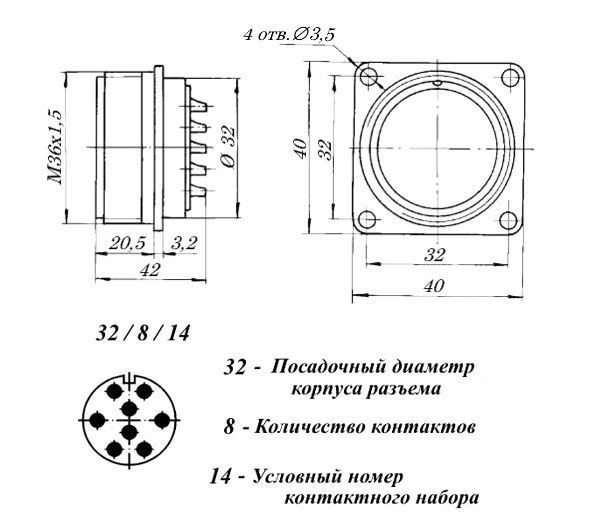

Габаритные размеры L*W*H 37х40х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
