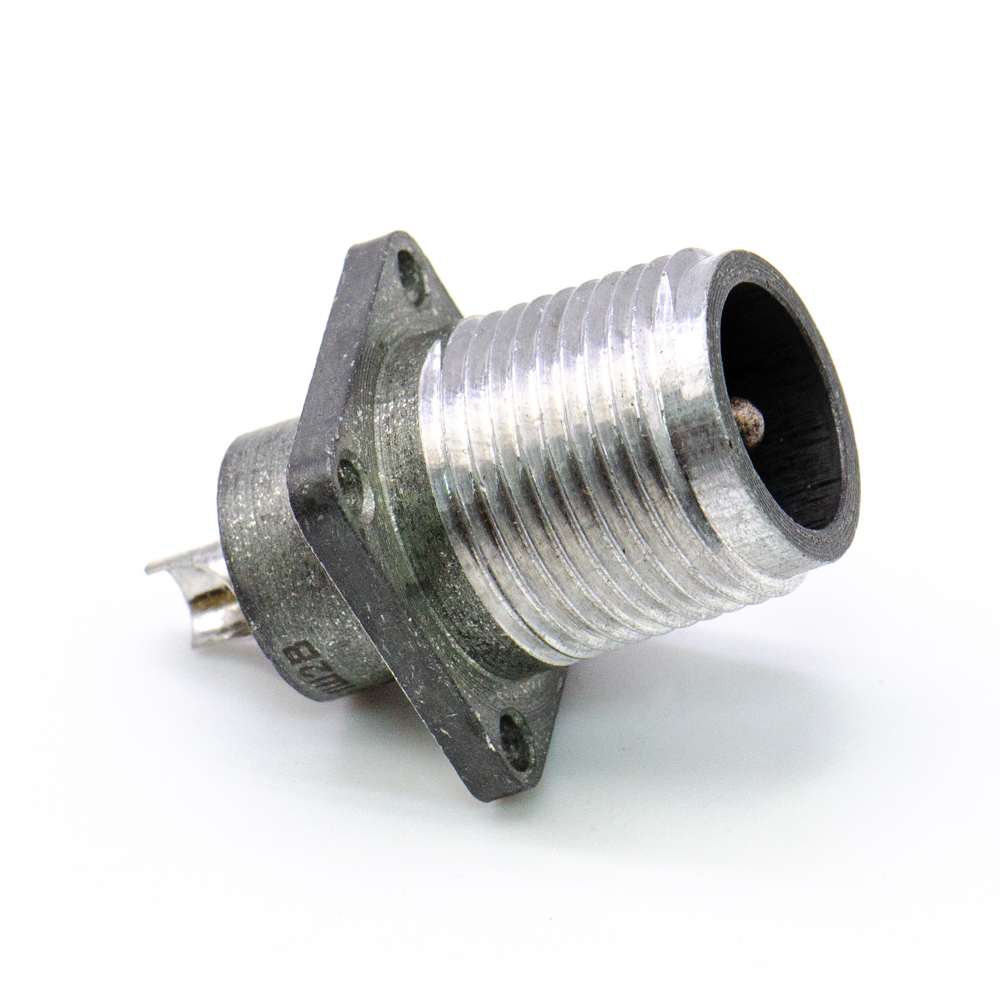

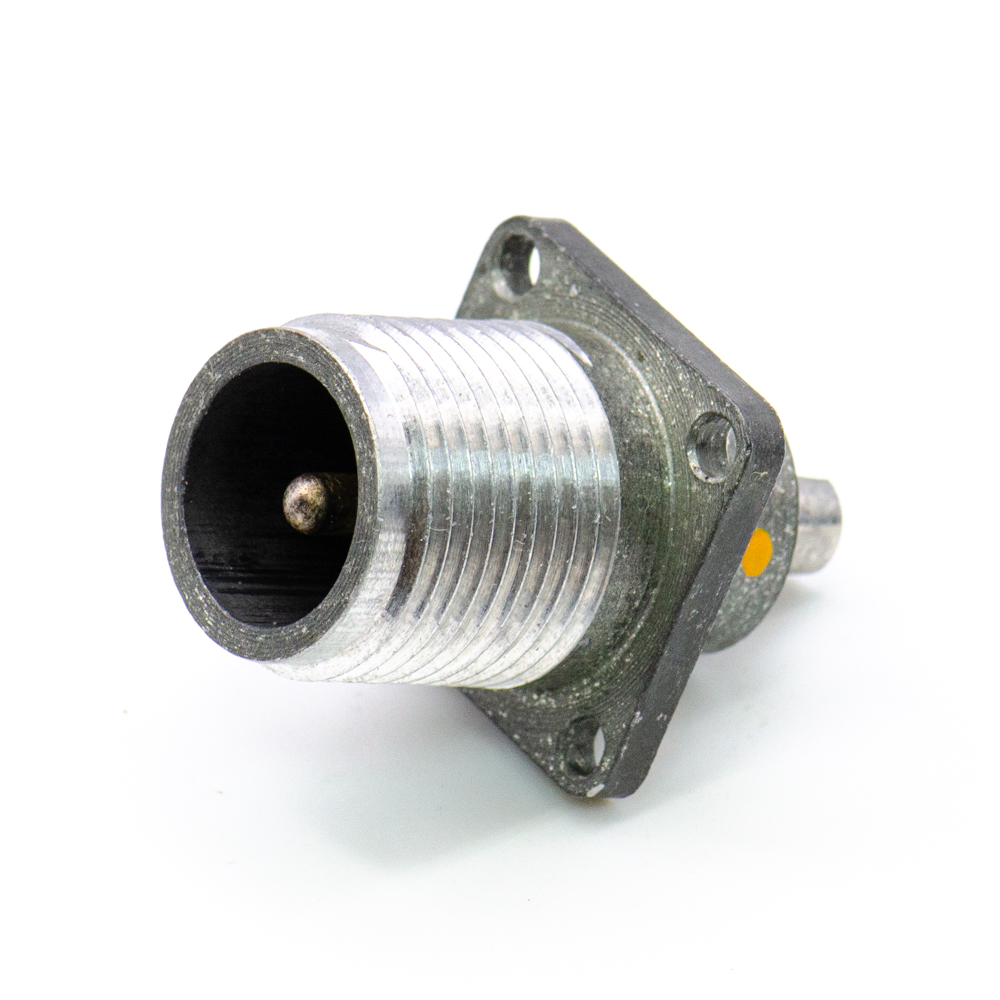

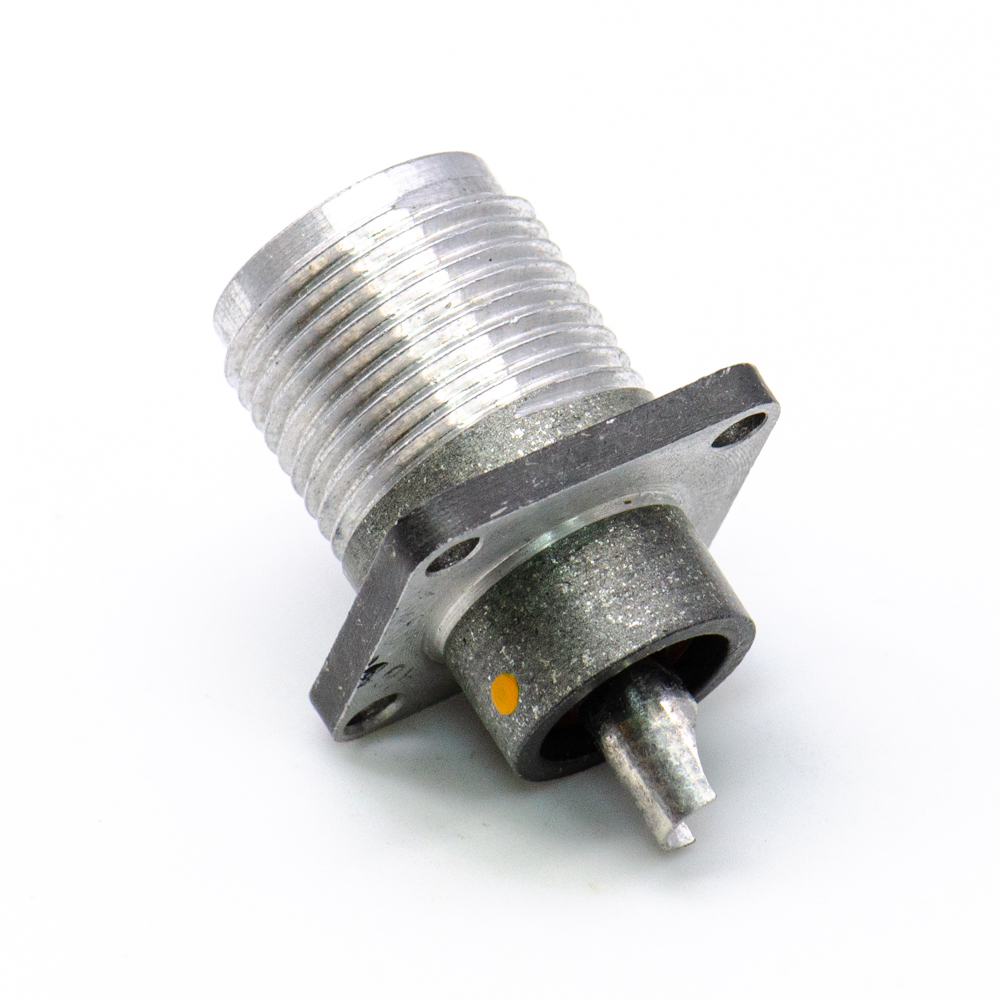

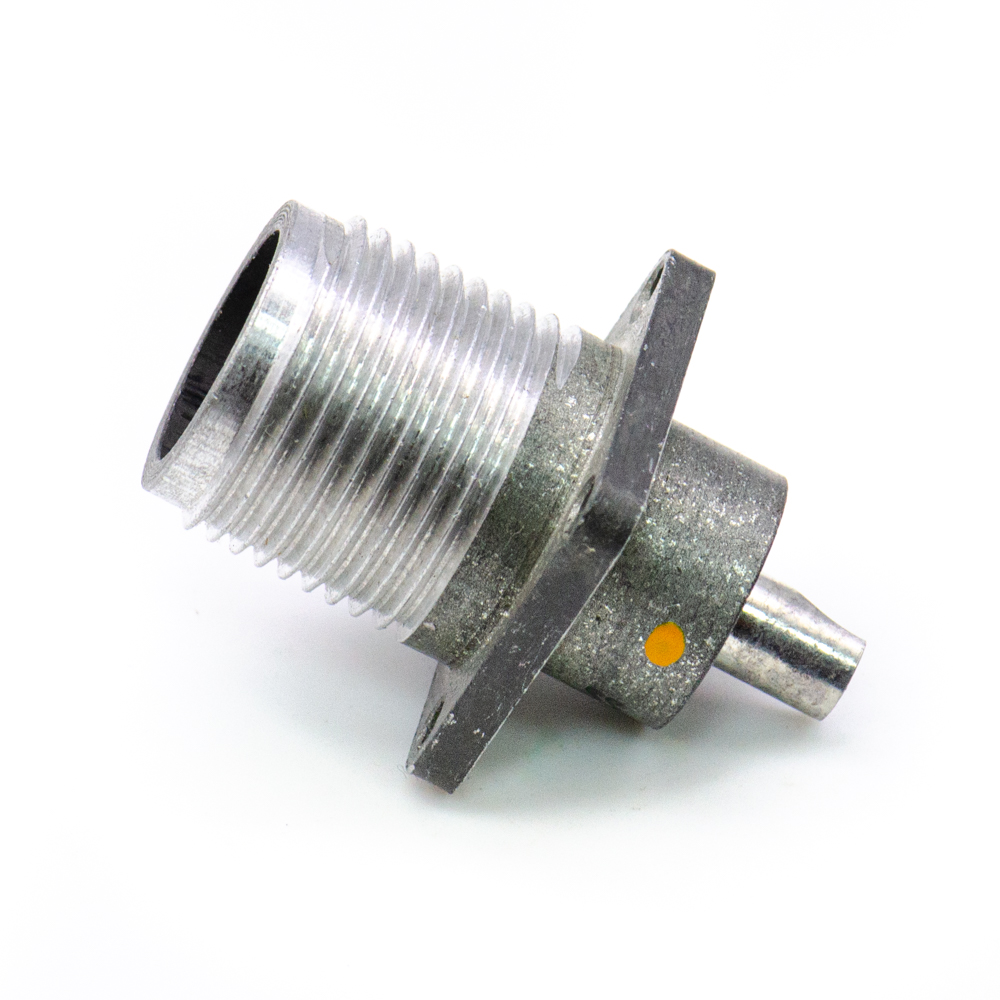

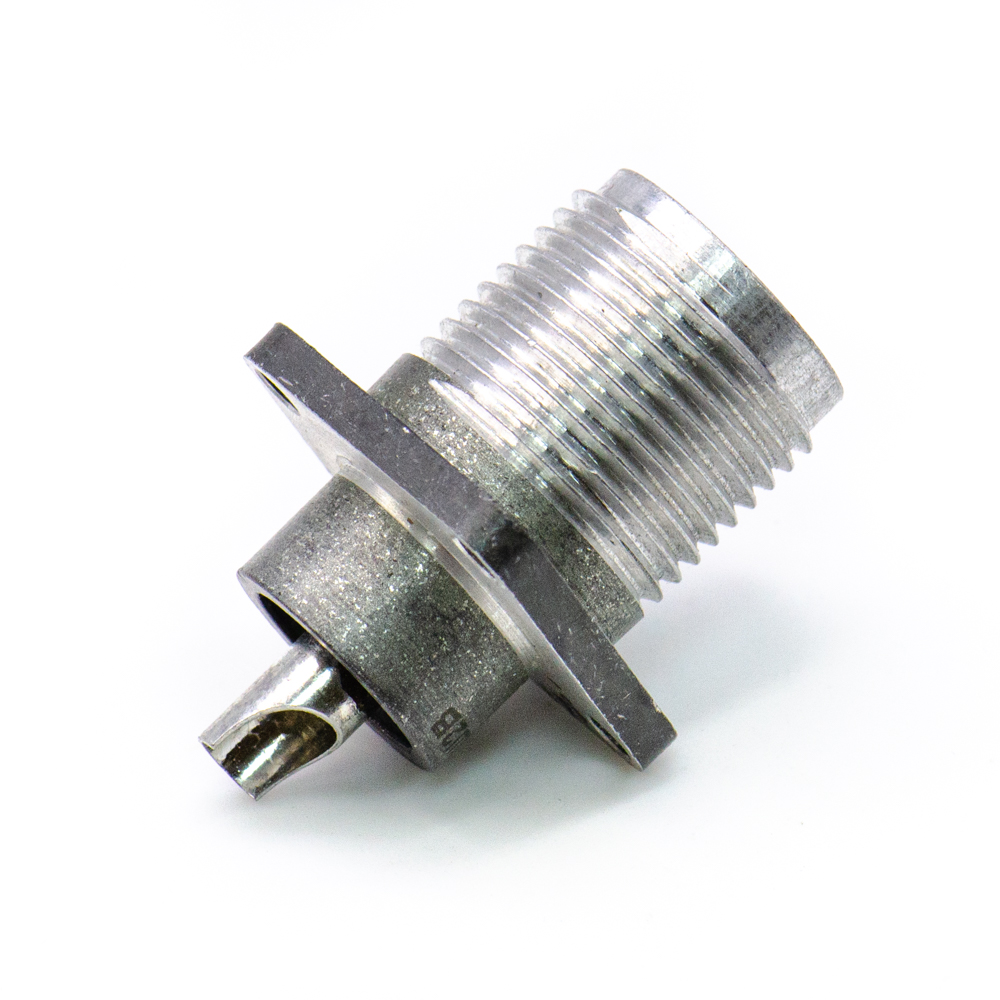

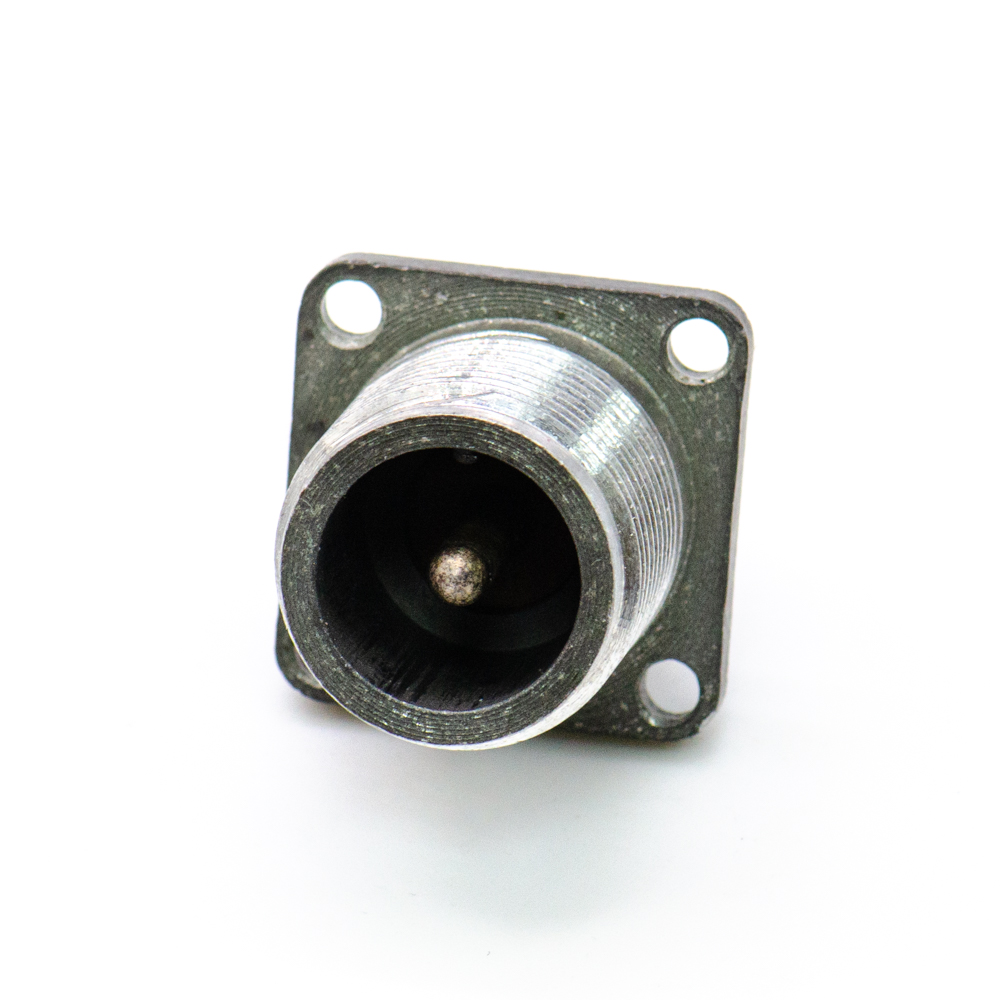

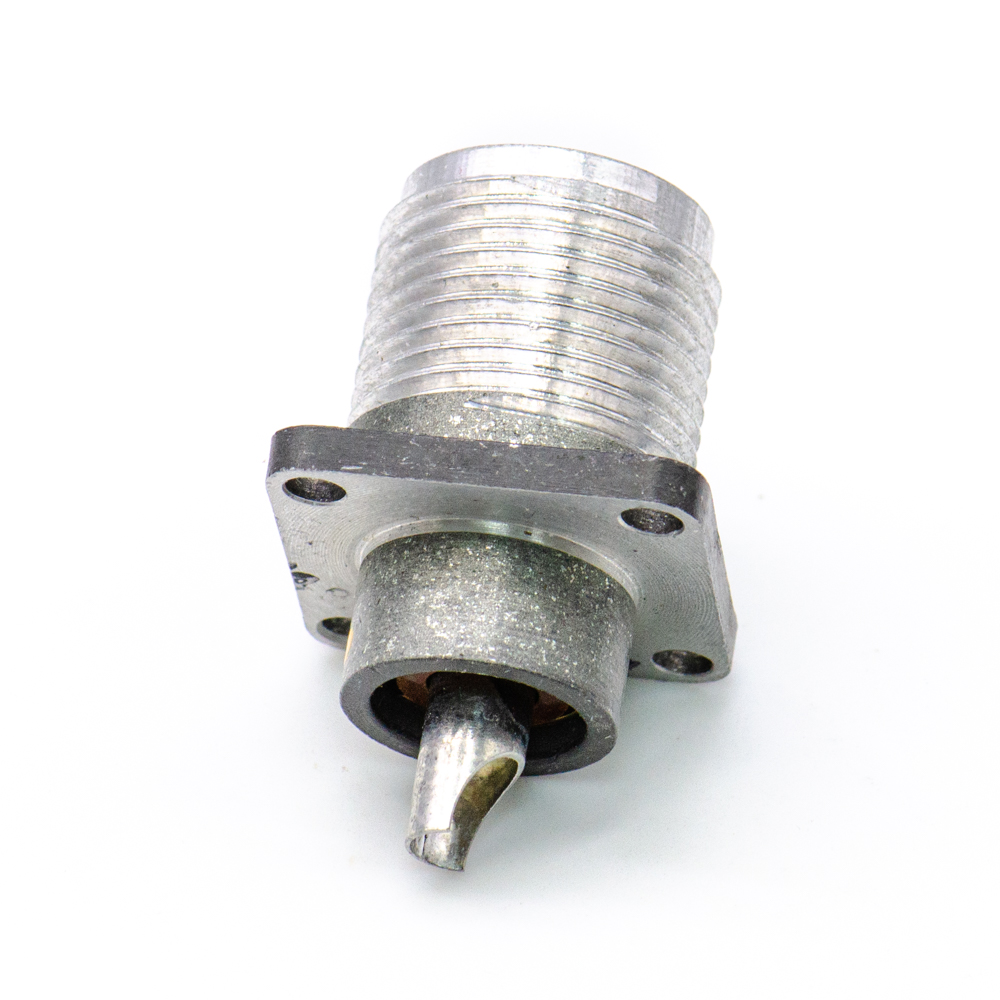

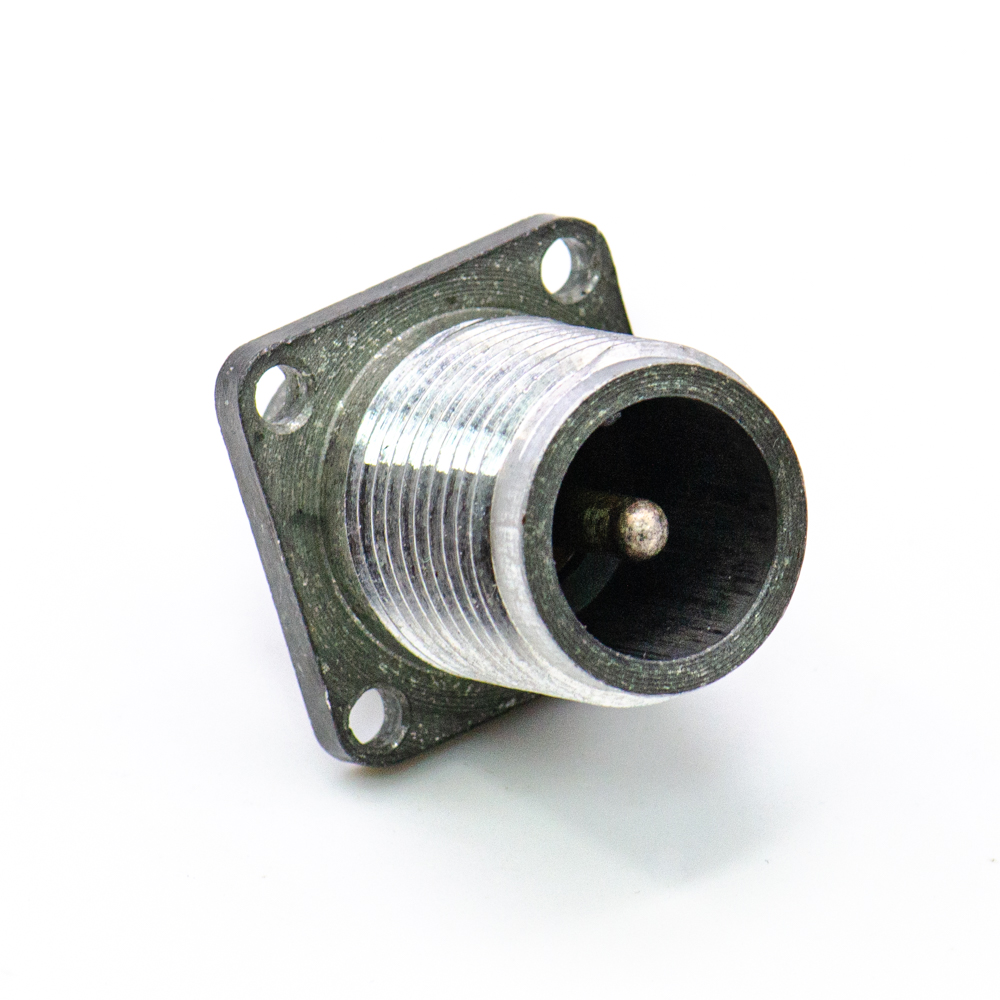

2РТТ16Б1Ш2В Вилка приборная - пылебрызгозащищенные, предназначены для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц ), токов при напряжении до 850 В (амплитудное значение ). 2РТТ - тип соединителя, 16 - условный размер корпуса, Б - блочный вид корпуса, 1 - количество контактов, Ш - вилка, 2 - обозначение сочетания контактов - условное, В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18,25
Дата выпуска 1983
Транслитерация 2RTT16B1SH2V
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 16
Количество выводов или контактов 1
Условный номер контактного набора 2 - 1 контакт Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный

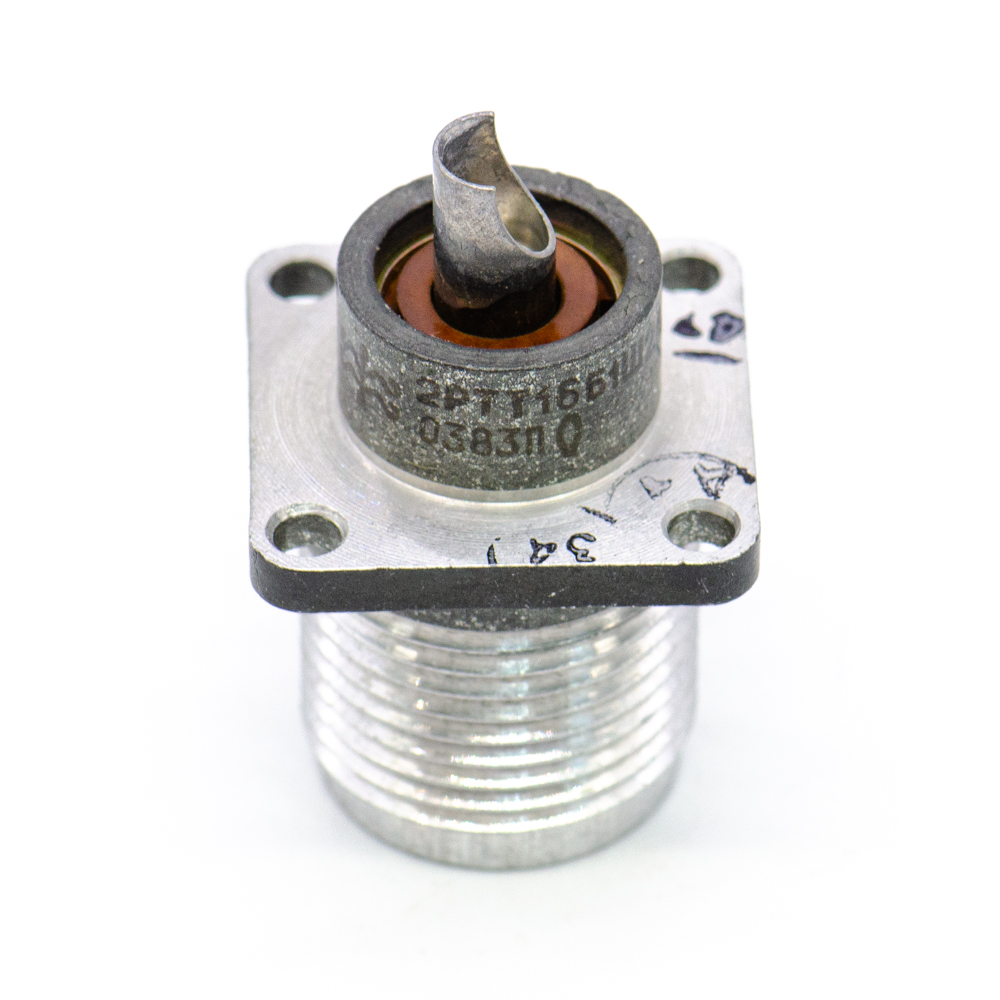

Фактическая маркировка 2РТТ16Б1Ш2В
Наличие паспорта - этикетки нет
Цвет изделия темно-серый

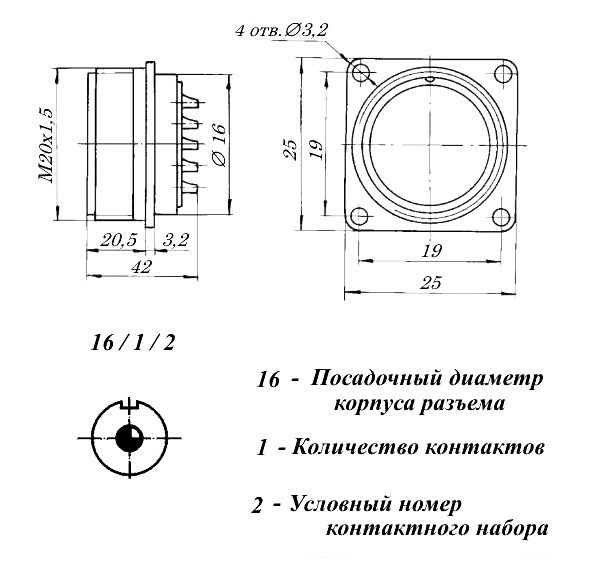

Габаритные размеры L*W*H 39х25х25 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 0,75 mΩ
Номинальное напряжение 850 V
Рабочий ток 50 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +20°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
