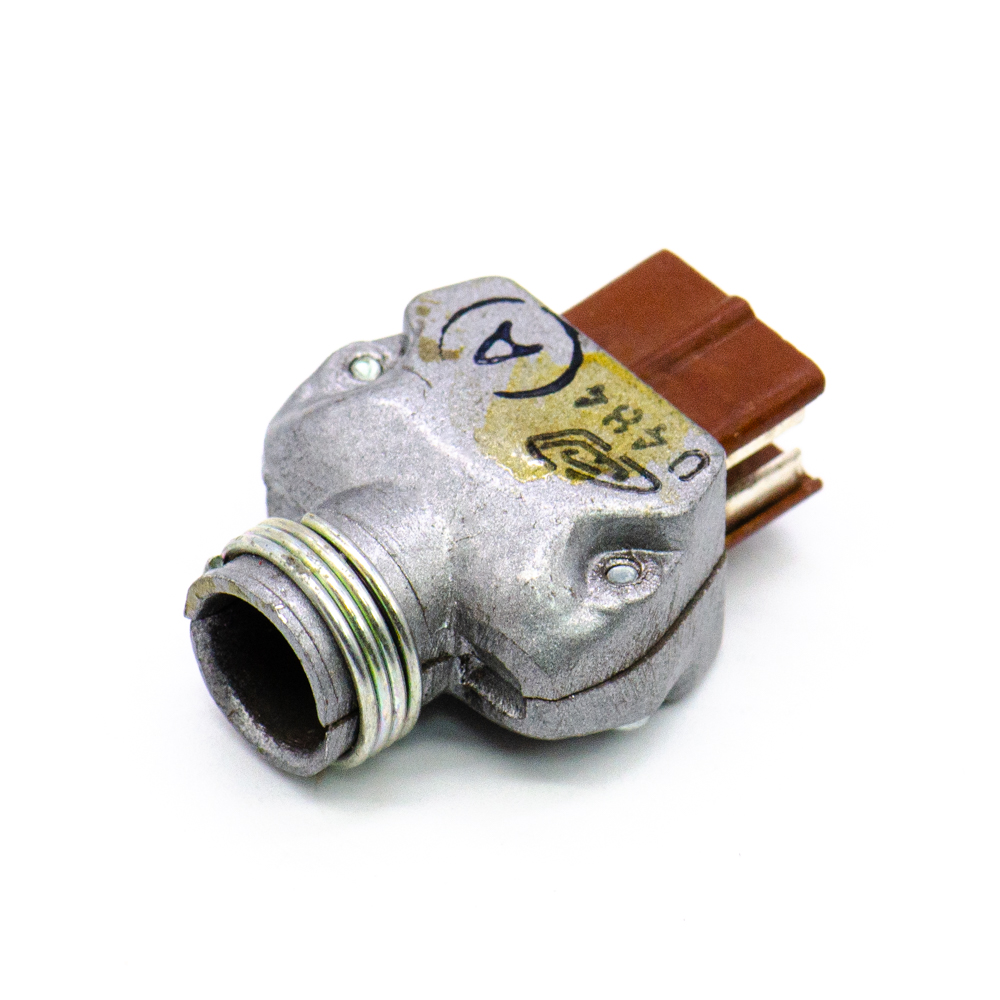

РШ2Н-1-17 Вилка ножевые контакты, карболит, "1" (арт. TN-6794)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; алюминий; бРО.364.013 ТУ

РШ2Н-1-17 Вилка ножевые контакты, карболит – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; 1 – порядковый номер разработки; 17 – 8-контактная вилка с прямым кожухом, отсутствие буквы – покрытие контактов – серебро. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бРО.364.013 ТУ
Дата изготовленияi 2000-2009
Вид приемки i "1"- ОТК
Масса изделия, гр 4,4
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RSh2N-1-17 Fork blade contacts, carbolite, "1"
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2Н-1
Типономинал / Типоконструкция вилка
Количество контактов 8
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Вид кожуха, патрубка прямой
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 10 mm
Ширина изолятора 7,8 mm
Высота изолятора 8 mm
Габаритные размеры L*W*H 19,8х11,8х27,3 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-3
Состояние товара с хранения
Рабочее положение любое
Фактическая маркировка РШ2Н-1-17

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.

Полные аналоги

РШ2Н-1-17-В Вилка  Электродеталь, фото
РШ2Н-1-17-В Вилка Электродеталь
РШ2Н-1-17-А-В Вилка  Электродеталь, фото
РШ2Н-1-17-А-В Вилка Электродеталь

Функциональные аналоги

РШ2НМ-1-17 Вилка ножевые контакты, карболит., фото
Артикул (ID): OF-1355
РШ2НМ-1-17 Вилка ножевые контакты, карболит.
  • 75 1 шт.
  • 64 от 10 шт.
РШ2НП-1-17 Вилка  Электродеталь, фото
РШ2НП-1-17 Вилка Электродеталь
РШ2НМ-1-17-А-В Вилка  Электродеталь, фото
РШ2НМ-1-17-А-В Вилка Электродеталь
РШ2НМ-1-17-В Вилка  Электродеталь, фото
РШ2НМ-1-17-В Вилка Электродеталь

Возможные аналоги

Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): SN-6154
РШ2Н-1-30 Вилка ножевые контакты, карболит
Артикул (ID): OF-495
РШ2Н-2-13 Вилка ножевые контакты, карболит, "1".
  • 275 1 шт.
  • 255 от 5 шт.
Артикул (ID): KP-4154
РГ1Н-1-5В ОС Розетка щелевые контакты, карболит
  • 175 1 шт.
  • 170 от 10 шт.
Артикул (ID): KP-4157
РГ1Н-1-5В Розетка щелевые контакты, карболит Э
  • 175 1 шт.
  • 170 от 10 шт.
Артикул (ID): KP-5900
РШ2НП-1-23 Вилка ножевые контакты, карболит
  • 27.38 1 шт.
  • 25.22 от 10 шт.
Артикул (ID): ZA-5621

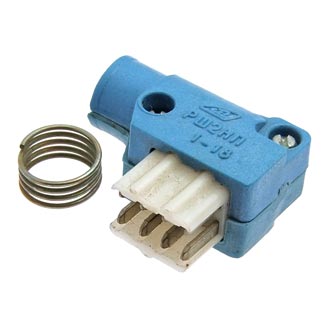

РШ2НП-1-18 Вилка ножевые контакты, пластмасса
