6Р-150В Вилка блочная врубная, пластмасса (арт. SN-6500)

6Р-150В Вилка блочная врубная, пластмасса - прямоугольный низкочастотный соединитель объемного монтажа. Структура условного обозначения: 6Р – тип соединителя; 150 – количество контактов; В – покрытие контактов (серебро). Климатическое исполнение – УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Нормы и требования ИЮ0.364.030 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 187
Вид упаковки картонная коробка (1шт)
Состояние упаковки заводская
Транслитерация 6P-150V Block plug, plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей
Типономинал / Типоконструкция вилка
Количество контактов 150
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов штырь
Вид контактов ножевые
Шаг между рядами контактов 4,3 mm
Шаг контактов в ряду 4,8 mm
Количество рядов контактов 25
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Материал изолятора пластмасса
Цвет изолятора бежевый

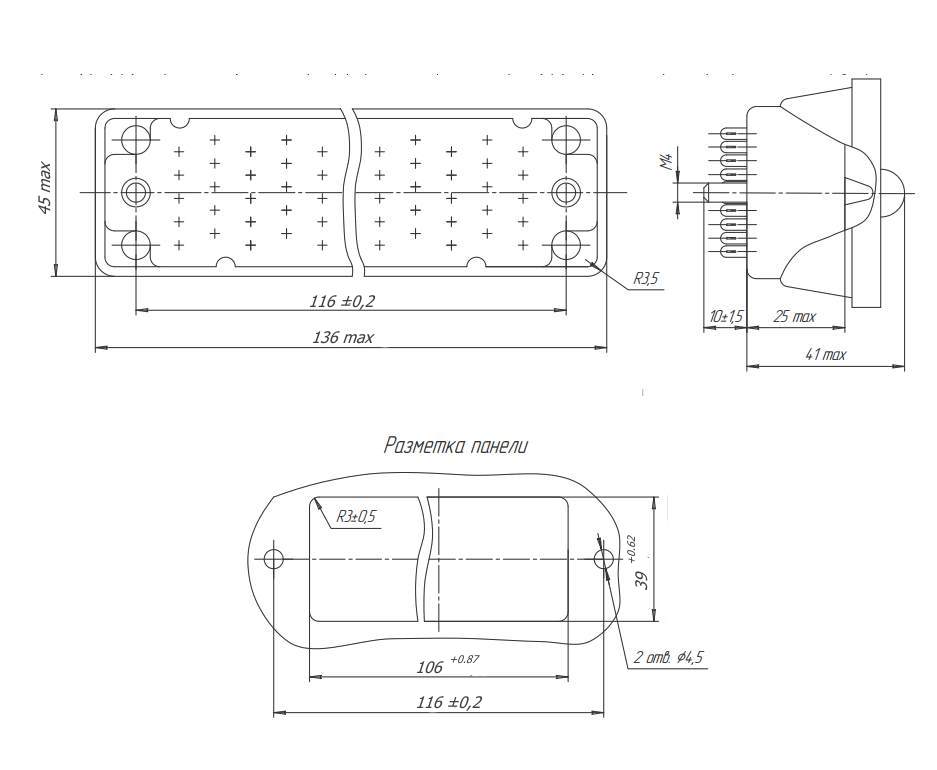

Габаритные размеры L*W*H 135х44х30 mm
Длина изолятора 128,5 mm
Ширина изолятора 37,9 mm
Высота изолятора 16 mm
Цвет изолятора бежевый
Конструктивное исполнение хвостовика прямые контакты под пайку
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 116 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2 отверстия (2х4,5 mm)
Метод сочленения врубной
Наличие ориентации выступ, паз
Состояние товара с хранения
Фактическая маркировка 6Р-150В

Технические характеристики

Рабочее напряжение (амплитудное) 115 V
Рабочий ток, max 2 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 1000 MΩ
Синусоидальная вибрация: :
- диапазон частот 20-2500 Hz
- амплитуда ускорения 25 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 0,67х10³ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 1500 час.
