6Р-150В Вилка блочная врубная, карболит, "9"- ОС (арт. KT-2414) купить в интернет-магазине «Ай-Пи Электрон» с доставкой по России, цены, фото, характеристики

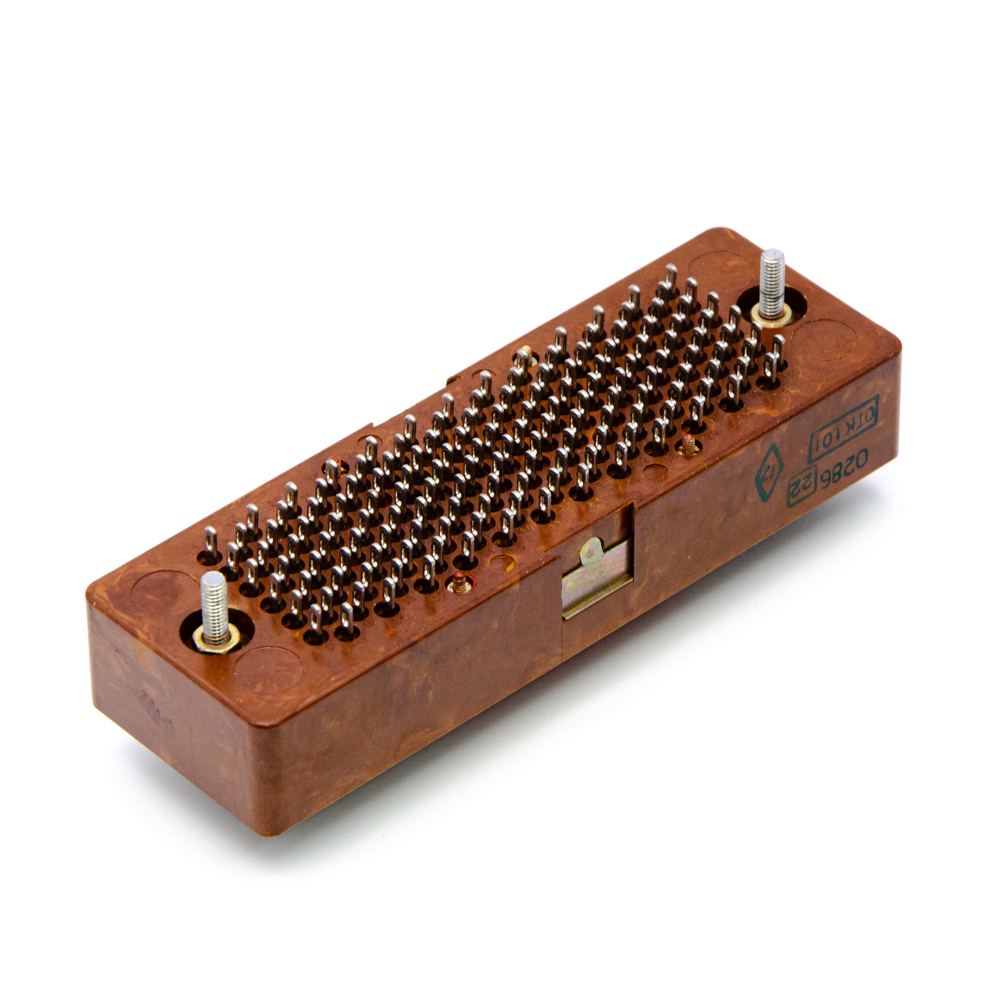

6Р-150В Вилка блочная врубная, карболит, "9"- ОС фото

АО Лтава, Полтава

Артикул (ID): KT-2414

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1986
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "9"- ОС
ТУ -
ГОСТ -

Подробная документация

ID: 507525

На складе 2 шт

Цена от 4800 ₽
1 шт 4800 ₽

Количество

Быстрый заказ

Соединители 6Р-150В вилка блочная - прямоугольные низкочастотные объёмного монтажа врубного сочленения. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В (амплитудное значение). Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Структура условного обозначения: 6Р – тип соединителя; 150 – количество контактов; В – покрытие контактов (серебро). Климатическое исполнение – УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	6Р-150В Вилка блочная врубная, карболит, "9"- ОС
Торговая марка	АО Лтава, Полтава
Страна изготовления	СССР
Дата изготовленияi	1976-1991
Вид приемки i	"9"- ОС
Масса изделия, гр	187
Состояние упаковки	самоупаковка
Транслитерация	6P-150V Block plug, carbolite
Наличие паспорта - этикетки	нет

Функциональная группа	соединители
Функциональный тип	прямоугольные низкочастотные
Серия прямоугольных соединителей	6Р
Типономинал / Типоконструкция	вилка
Количество контактов	150
Материал контактов	латунь
Покрытие контактов	Ag (серебро)
Тип контактов	штырь
Вид контактов	ножевые
Шаг между рядами контактов	4,3 mm
Шаг контактов в ряду	4,8 mm
Количество рядов контактов	25
Наличие замка для фиксации	нет замка
Наличие ловителей	направляющий штырь
Материал изолятора	пластмасса
Цвет изолятора	бежевый

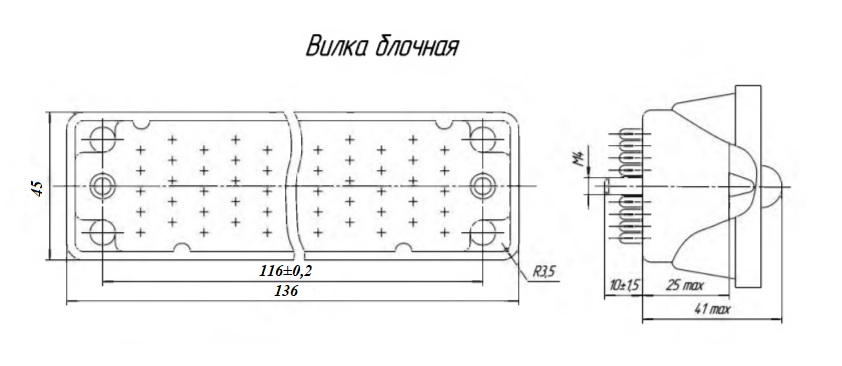

Габаритные размеры LWH	136х45х30 mm
Длина изолятора	128,5 mm
Ширина изолятора	37,9 mm
Высота изолятора	16 mm
Цвет изолятора	бежевый
Конструктивное исполнение хвостовика	прямые контакты под пайку
Метод монтажа механический	на панель
Метод монтажа электрический	пайка
Установочные размеры	116 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия	2 отверстия (2х4,5 mm)
Метод сочленения	врубной
Наличие ориентации	выступ, паз
Фактическая маркировка	6Р-150В

Рабочее напряжение (амплитудное)	115 V
Рабочий ток, max	2 A
Сопротивление контактов не более	15 mΩ
Сопротивление изоляции	1000 MΩ
Синусоидальная вибрация:	:
- диапазон частот	20-2500 Hz
- амплитуда ускорения	25 m/c²

Интервал рабочих температур	от -60 до +85°C
Атмосферное давление	0,67х10³ Pa
Климатическое исполнениеi	УХЛ
Относительная влажность	98% при температуре +40°С
Ресурс	500 сочленений-расчленений
Минимальная наработка	1500 час.
