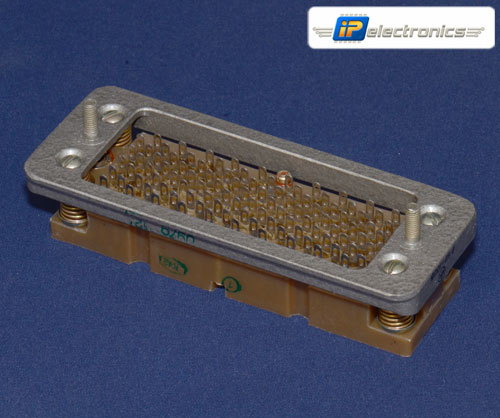

6Р-100В Розетка блочная врубная, пластмасса(арт. SN-385)

СССР
Артикул (ID): SN-385
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1979
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ИЮ0.364.030 ТУ
Подробная документация
ID: 254815
На складе 1 шт
  • Цена от 189 ₽
  • 1 шт 189 ₽
Количество
Быстрый заказ

6Р-100В Розетка блочная врубная пластмасса - прямоугольный низкочастотный соединитель объемного монтажа. Структура условного обозначения: 6Р – тип соединителя; 100 – количество контактов; В – покрытие контактов (серебро). Климатическое исполнение – УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 6Р-100В Розетка блочная врубная, пластмасса
Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Нормы и требования ИЮ0.364.030 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 122
Вид упаковки картонная коробка (1шт)
Состояние упаковки заводская
Транслитерация 6P-100V Block socket, plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей 6Р
Типономинал / Типоконструкция розетка
Количество контактов 100
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов гнездо
Вид контактов ножевые
Шаг между рядами контактов 4,3 mm
Шаг контактов в ряду 4,8 mm
Количество рядов контактов 20
Наличие замка для фиксации нет замка
Наличие ловителей втулка
Материал изолятора пластмасса
Цвет изолятора серый

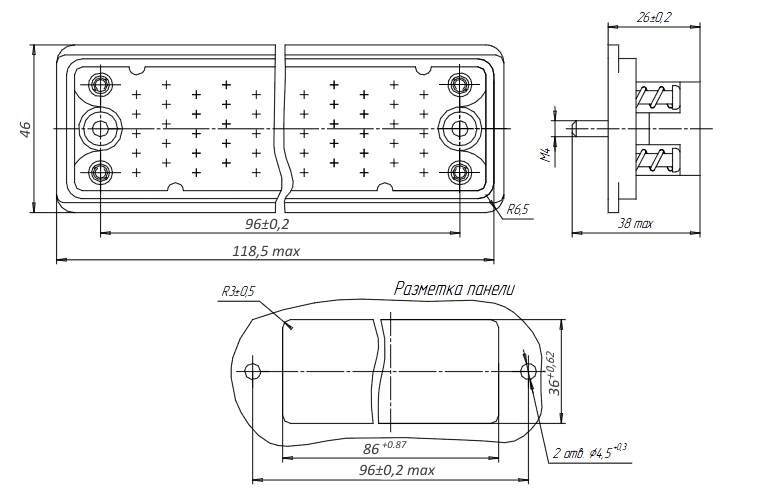

Габаритные размеры L*W*H 117х45х37 mm
Длина изолятора 108 mm
Ширина изолятора 32 mm
Высота изолятора 16 mm
Цвет изолятора серый
Конструктивное исполнение хвостовика прямые контакты под пайку
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 95 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2 отверстия (2х4,5 mm)
Метод сочленения врубной
Наличие ориентации выступ, паз
Фактическая маркировка 6Р-100В

Технические характеристики

Рабочее напряжение (амплитудное) 115 V
Рабочий ток, max 2 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 1000 MΩ
Синусоидальная вибрация: :
- диапазон частот 20-2500 Hz
- амплитуда ускорения 2,5 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 0,67х10³ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 1500 час.
6Р-100В Розетка блочная врубная, пластмасса   (datasheet)
