Скидка на  Переключатели перекидные (Тумблеры)
-20%

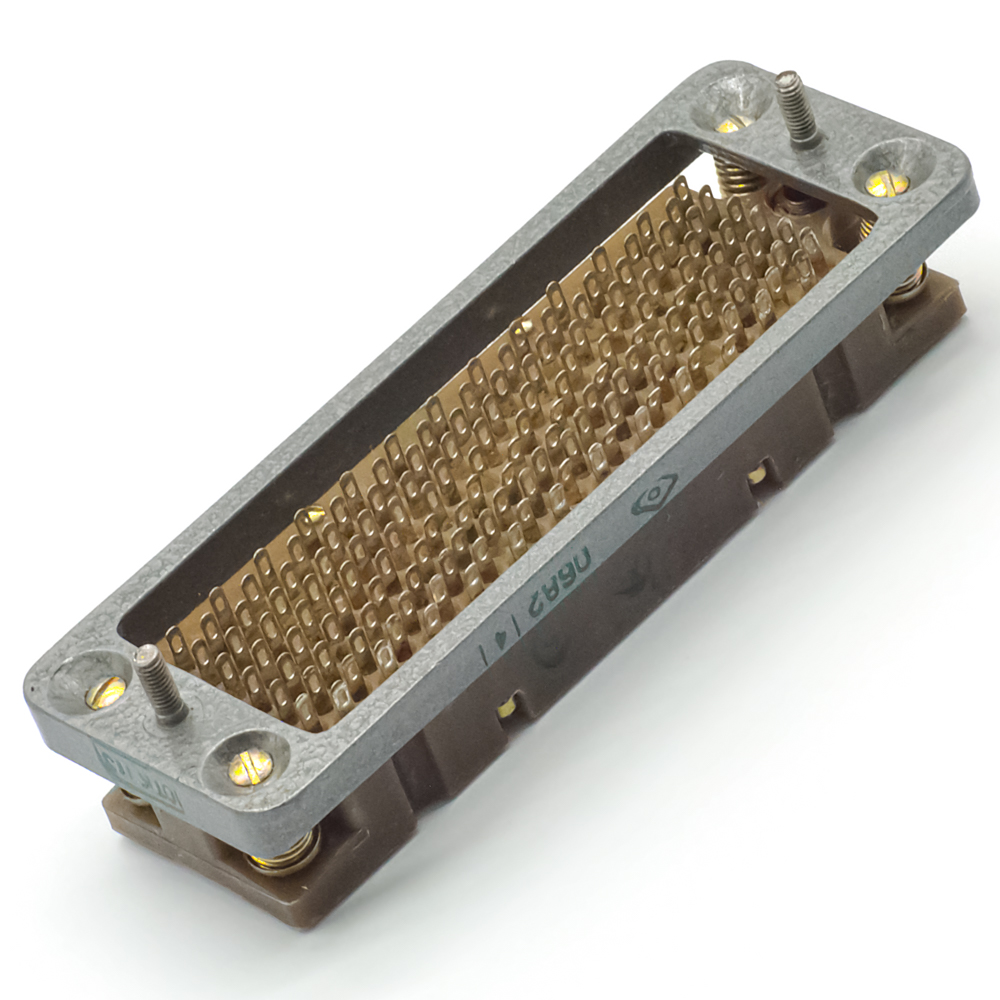

6Р-150В Розетка блочная врубная, пластмасса(арт. SN-387)

СССР
Артикул (ID): SN-387
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ИЮ0.364.030 ТУ
Подробная документация
ID: 254817
На складе 1 шт
  • Цена от 5800 ₽
  • 1 шт 5800 ₽
Количество
Быстрый заказ

6Р-150В Розетка блочная врубная, пластмасса - прямоугольный низкочастотный соединитель объемного монтажа. Структура условного обозначения: 6Р – тип соединителя; 150 – количество контактов; В – покрытие контактов (серебро). Климатическое исполнение – УХЛ. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 6Р-150В Розетка блочная врубная, пластмасса
Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Нормы и требования ИЮ0.364.030 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 154
Состояние упаковки самоупаковка
Транслитерация 6P-150V Plug socket, plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей 6Р
Типономинал / Типоконструкция розетка
Количество контактов 150
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов гнездо
Вид контактов ножевые
Шаг между рядами контактов 4,3 mm
Шаг контактов в ряду 4,8 mm
Количество рядов контактов 25
Наличие замка для фиксации нет замка
Наличие ловителей втулка
Материал изолятора пластмасса
Цвет изолятора серый

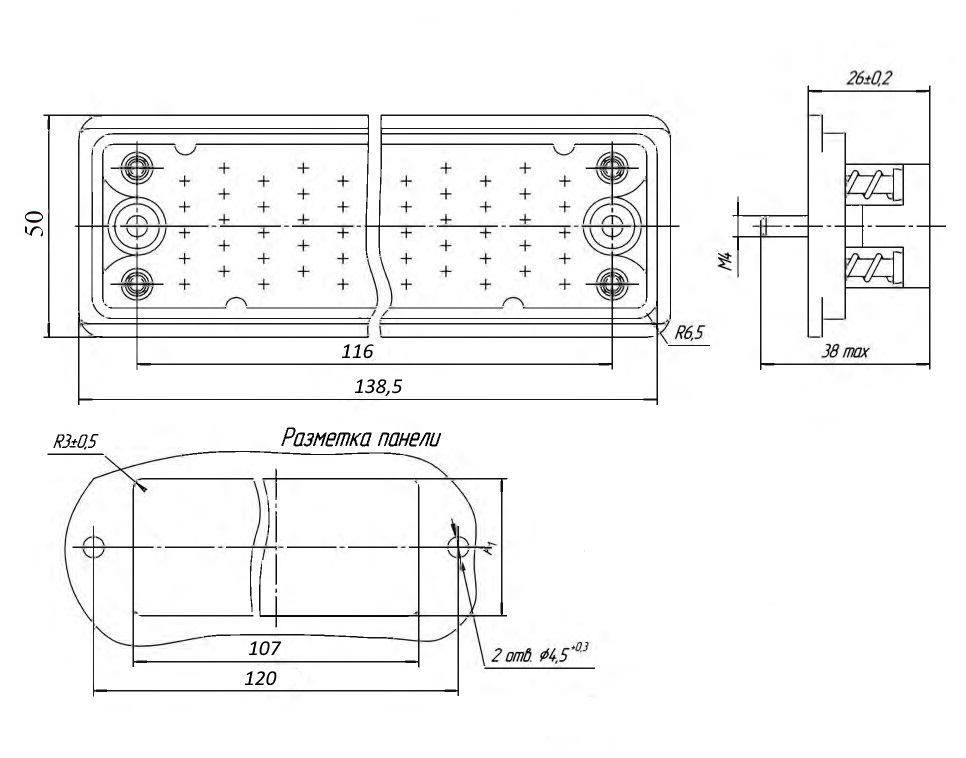

Габаритные размеры L*W*H 138,5х50х27 mm
Длина изолятора 128 mm
Ширина изолятора 37,9 mm
Высота изолятора 16 mm
Цвет изолятора серый
Конструктивное исполнение хвостовика прямые контакты под пайку
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 116 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2 отверстия (2х4,5 mm)
Метод сочленения врубной
Наличие ориентации выступ, паз
Фактическая маркировка 6Р-150В

Технические характеристики

Рабочее напряжение (амплитудное) 115 V
Рабочий ток, max 2 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 1000 MΩ
Синусоидальная вибрация: :
- диапазон частот 20-2500 Hz
- амплитуда ускорения 2,5 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 0,67х10³ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 1500 час.
6Р-150В Розетка блочная врубная, пластмасса   (datasheet)
