В-200 on-off, 10A(Ампер) 36V(Вольт) Тумблер однополюсный, винт, 7ШО.360.001ТУ (арт. ZR-0295)

СССР
Артикул (ID): ZR-0295
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ 7ШО.360.001ТУ
Подробная документация
ID: 486886
На складе 2 шт
  • Цена от
    Включая НДС
     1239.99 ₽
  • 1 шт 1239.99 ₽
Количество
Быстрый заказ

В-200 Тумблер однополюсный - выключатель перекидной переменного тока герметизированный. Структура условного обозначения:  однополюсный (в маркировке не указывается); В - выключатель переменного тока; 200 - максимальное напряжение (Вольт); К - место установки: с индексом «К» - в кабинах с красным освещением, без индекса «К» - в кабинах с обычным освещением. Предназначен для коммутации электрических цепей постоянного и переменного токов с активной и индуктивной нагрузками. Вся дополнительная информация находится во вложении, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование В-200 on-off, 10A(Ампер) 36V(Вольт) Тумблер однополюсный, винт, 7ШО.360.001ТУ
Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна изготовления СССР
Нормы и требования 7ШО.360.001ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 55
Наличие паспорта - этикетки нет
Транслитерация B-200 on-off, 10A (Amps) 36V (Volts) Single-pole toggle switch, screw, 7ШО.360.001ТУ
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя В-200
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 2 положения
Электрическая схема контактовi SPST
Электрическая схема коммутации полож.1 (-); пол. 2 (1-2)
Алгоритм работыi on-off
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический винт
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры 26 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя белый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 16 mm)
Наличие протектора нет

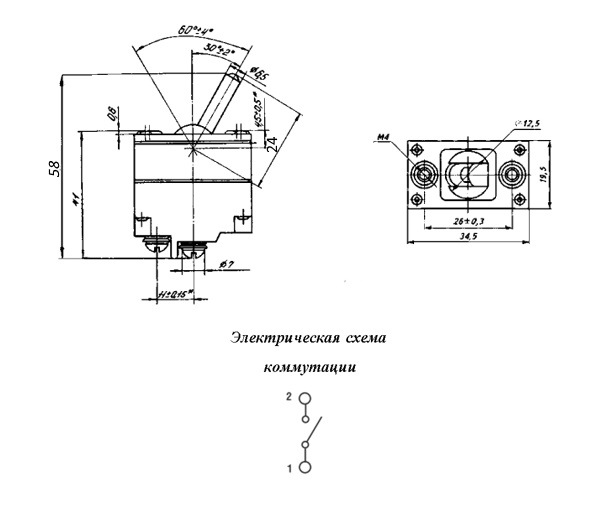

Габаритные размеры L*W*H 34,5х19,5х58 mm
Длина корпуса 34,5 mm
Ширина корпуса 19,5 mm
Высота корпуса 41 mm
Фактическая маркировка В-200
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 36 V
Сопротивление контактов не более 50 mΩ

Условия эксплуатации

Степень защиты IPi IP30(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 10 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.
В-200 on-off, 10A(Ампер) 36V(Вольт) Тумблер однополюсный, винт, 7ШО.360.001ТУ   (datasheet)
