Скидка на Устройства защиты
-20%

Уценка МТ3 on-on, 3A(Ампер) 250V(Вольт) Микротумблер двухполюсный, пайка, ОЮ0.360.016ТУ (арт. KT-2140)

on-on; DPDT; ОЮ0.360.016ТУ
СССР
Артикул (ID): KT-2140
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1977-1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.360.016ТУ
Подробная документация
Аналоги и альтернативы
ID: 506859
На складе 4 шт
  • Цена от
    Включая НДС
     180 ₽
  • 1 шт 180 ₽
Количество
Быстрый заказ

Пичина уценки: демонтаж. МТ3 Тумблер двухполюсный – миниатюрный перекидной переключатель (два фиксированных положения). Структура условного обозначения: МТ – микротумблер; 3 – конструктивное исполнение (двухполюсный); климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка МТ3 on-on, 3A(Ампер) 250V(Вольт) Микротумблер двухполюсный, пайка, ОЮ0.360.016ТУ
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования ОЮ0.360.016ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 17
Наличие паспорта - этикетки нет
Транслитерация Markdown MT3 on-on, 3A (Amps) 250V (Volts) Two-pole micro toggle switch, soldering, OY0.360.016TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя МТ3
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож. 1 ( 1-3; 1-3), полож. 2 (1-2; 1-2)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

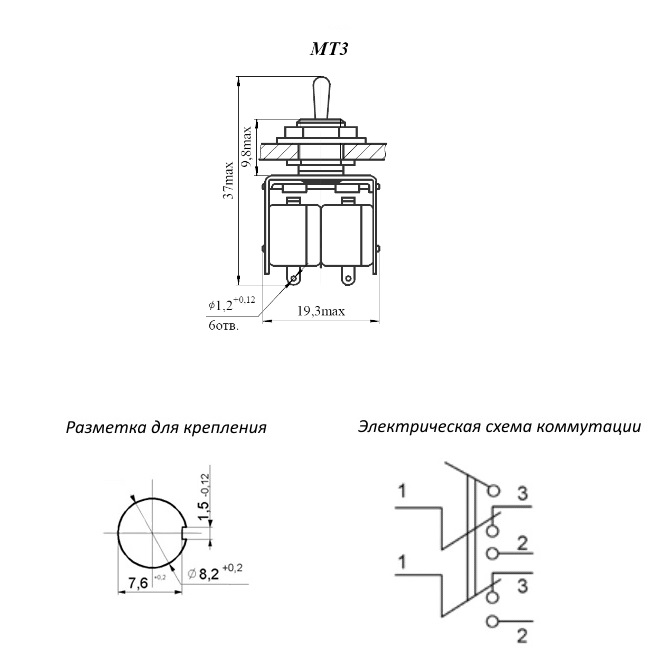

Установочные размеры крепежное отверстие d = 8,2 mm
Диаметр установочного отверстия 8,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 9 mm)
Наличие протектора нет
Габаритные размеры L*W*H 22х19,3х37 mm
Длина корпуса 20,3 mm
Ширина корпуса 19,3 mm
Высота корпуса 15 mm
Фактическая маркировка МТ-3
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии МТ3..., МТД3..., SMTS-103...

Технические характеристики

Номинальный ток 3 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,45 - 11,8 N
Максимальная коммутир.мощность 300 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1 100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 10000 переключений
Минимальная наработка 10 000 час.
Уценка МТ3 on-on, 3A(Ампер) 250V(Вольт) Микротумблер двухполюсный, пайка, ОЮ0.360.016ТУ   (datasheet)
