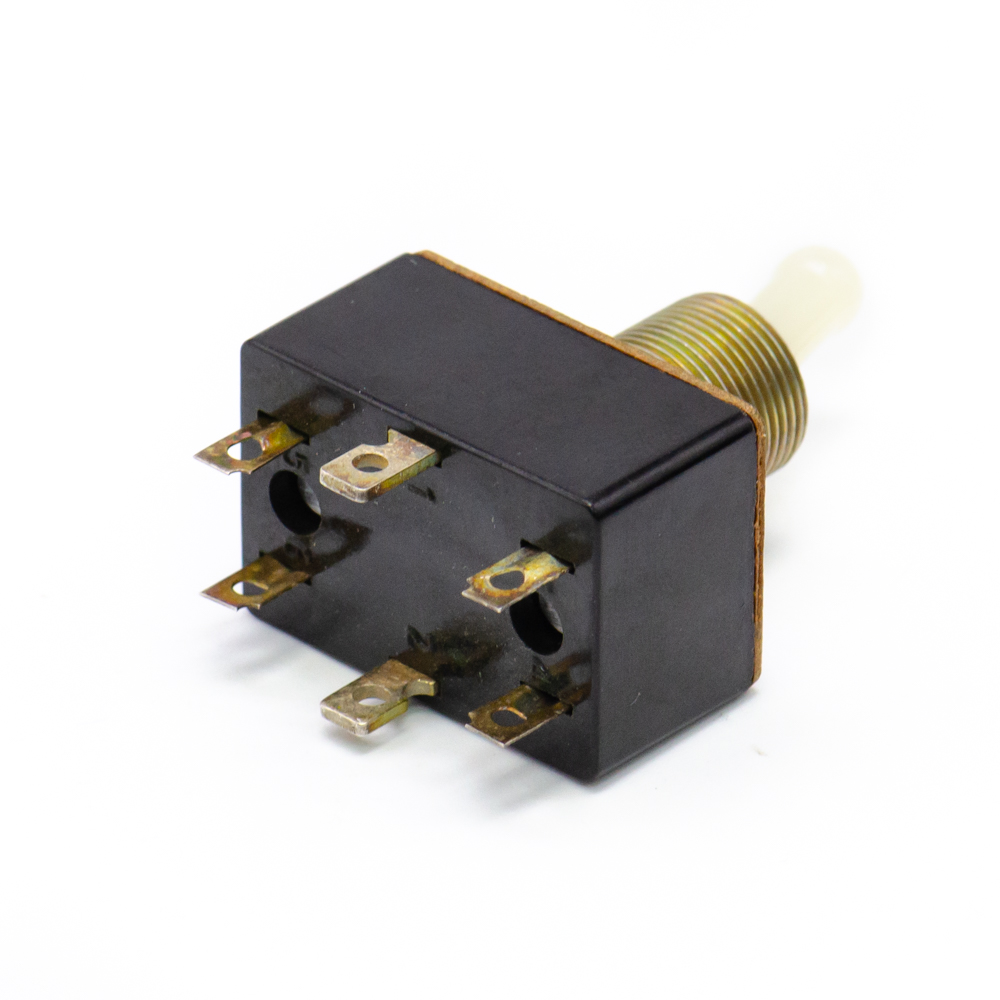

Т3-1Л on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ. (арт. BV-5197)

on-on; DPDT; АГ0.360.407 ТУ
СССР
Артикул (ID): BV-5197
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.407 ТУ
Подробная документация
Аналоги и альтернативы
ID: 553161
На складе 3 шт
  • Цена от
    Включая НДС
     131 ₽
  • 1 шт 131 ₽
Количество
Быстрый заказ

Т3-1Л тумблер трехполюсный – перекидной переключатель с врубными контактами. Структура условного обозначения: Т3 – обозначение серии тумблера; 1 – без паза на резьбовой втулке; ручка обычная (в маркировке не указывается); Л – исполнение с термопластичным корпусом. Климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Т3-1Л on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ.
Торговая марка Смоленское НПО «ФЕНИКС»
Страна изготовления СССР
Нормы и требования АГ0.360.407 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 18,03
Наличие паспорта - этикетки нет
Транслитерация T3-1L on-on, 6A(Ampere) 250V(Volt) Two-pole toggle switch, soldering, AG0.360.407 TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя Т3-1
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT

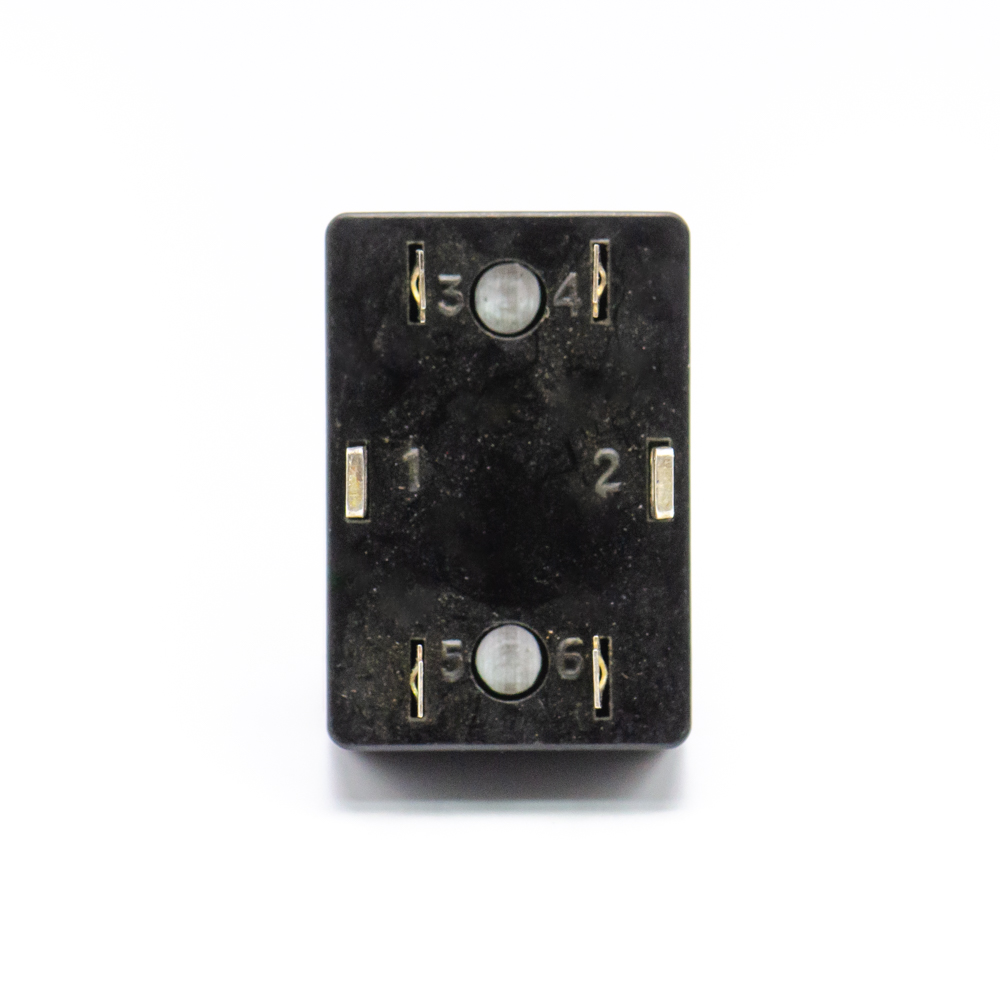

Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (1-5; 2-6)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса термопластик
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 20 mm)
Наличие протектора нет

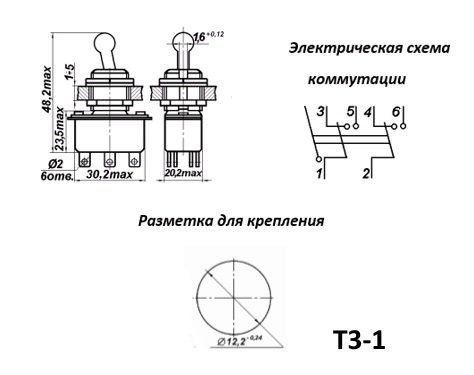

Габаритные размеры L*W*H 30,2х20,2х48,2 mm
Длина корпуса 30,2 mm
Ширина корпуса 20,2 mm
Высота корпуса 23,5 mm
Дополнительные характеристики без паза на резьбовой втулке
Фактическая маркировка Т3-1Л
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т3..., ТП1-2..., ТВ1-2..., KN3-3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 5 - 16 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 5000 переключений
Т3-1Л on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ.   (datasheet)

Полные аналоги

Т3-1 on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ, фото
Артикул (ID): TC-648
Т3-1 on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ
  • 135 ₽ 1 шт.
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка, фото
Артикул (ID): TN-2728
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка
  • 266 ₽ 1 шт.

Функциональные аналоги

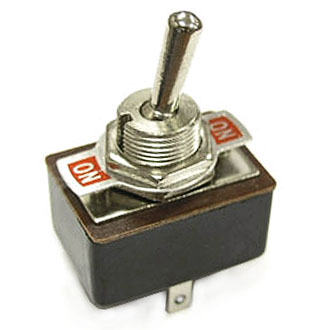

KN3-3 on-on, 3А(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, RUICHI, фото
