Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, 2022г. (арт. ZP-4087)

6 AA; 250 VV; on-off; SPDT; АГ0.360.407 ТУ
РОССИЯ
Артикул (ID): ZP-4087
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.407 ТУ
Подробная документация
Аналоги и альтернативы
ID: 400349
На складе 106 шт
  • Цена от
    Включая НДС
     273.05 ₽
  • 1 шт 273.05 ₽
Количество
Быстрый заказ

Т1-С тумблер однополюсный – перекидной переключатель с врубными контактами. Структура условного обозначения: Т1 – обозначение серии тумблера; С - ручка светящаяся (обычная в маркировке не указывается); с пазом на резьбовой втулке (в маркировке не указывается). Климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, 2022г.
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.407 ТУ
Дата изготовленияi 2022
Вид приемки i "1"- ОТК
Масса изделия, гр 19
Наличие паспорта - этикетки нет
Транслитерация T1-C on-off, 6A 250V Single-pole toggle switch, soldering, AG0.360.407TU, decorative nut
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя Т1
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) есть (белая)
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (-); пол. 2 (1-2)
Алгоритм работыi on-off
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

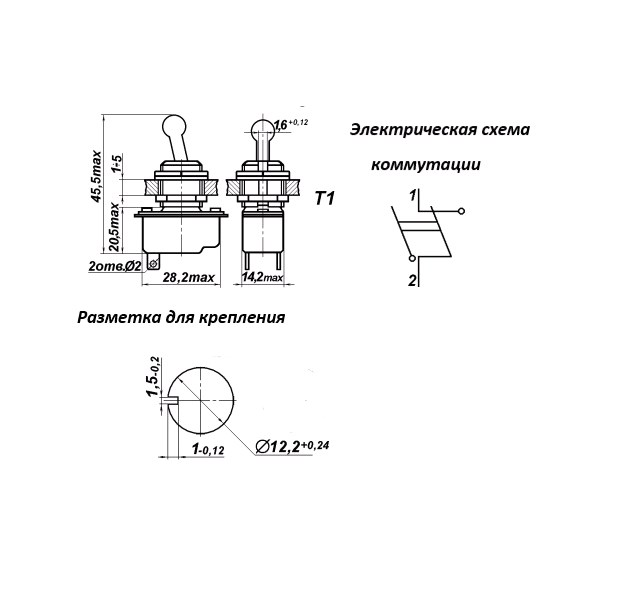

Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка светящаяся (длина 20 mm)
Наличие протектора нет
Габаритные размеры L*W*H 28,2х14,2х45,5 mm
Длина корпуса 28,2 mm
Ширина корпуса 14,2 mm
Высота корпуса 20,5 mm
Дополнительные характеристики с пазом на резьбовой втулке
Фактическая маркировка Т1-С
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т1..., KNH-1..., ТВ2-1...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 5 - 16 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 5000 переключений
Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, 2022г.   (datasheet)

Полные аналоги

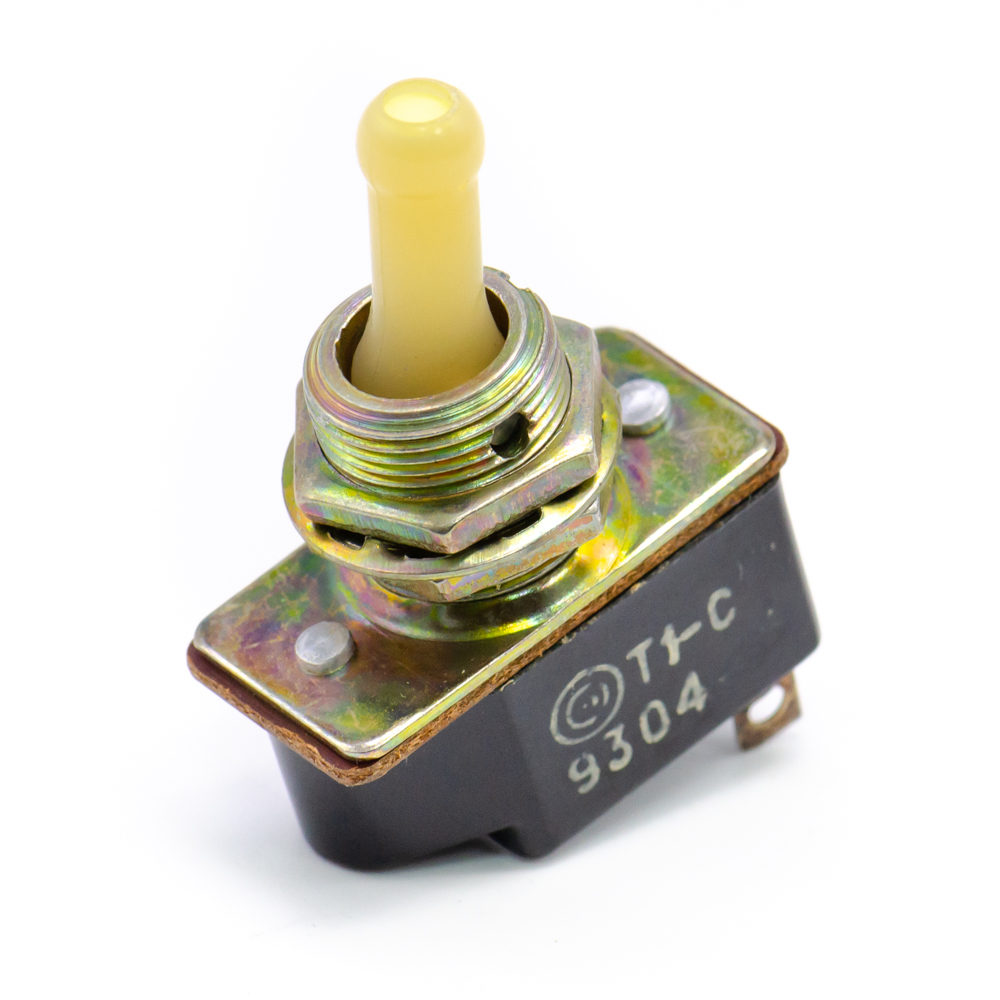

Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ., фото
Артикул (ID): TO-8065
Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ.
  • 176 ₽ 1 шт.
  • 158 ₽ от 5 шт.
Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ, фото
Артикул (ID): OP-1755
Т1-С on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, ВР0.360.007 ТУ
  • 176 ₽ 1 шт.
  • 158 ₽ от 5 шт.

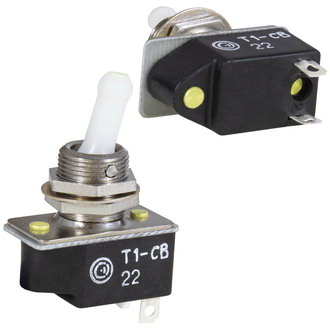

Т1-СВ on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ, фото
Артикул (ID): ZP-4088
Т1-СВ on-off, 6A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.407 ТУ
Т1Л НПО "Феникс", фото
Т1Л НПО "Феникс"

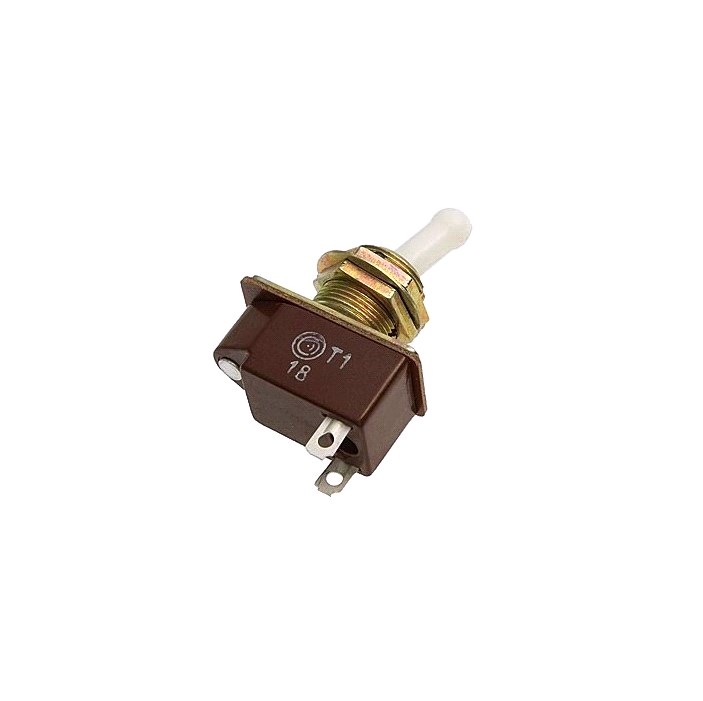

Т1В НПО "Феникс", фото
Т1В НПО "Феникс"

Функциональные аналоги

KNH-1 on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZE-186
KNH-1 on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, RUICHI
  • 119.37 ₽ 1 шт.
  • 119.37 ₽ от 10 шт.
  • 119.37 ₽ от 100 шт.
KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI., фото
Артикул (ID): ZE-9165
KNH-1S on-off, 3A(Ампер) 250V(Вольт) Тумблер однополюсный, винт, RUICHI.
  • 94.59 ₽ 1 шт.
  • 94.59 ₽ от 10 шт.
  • 94.59 ₽ от 100 шт.

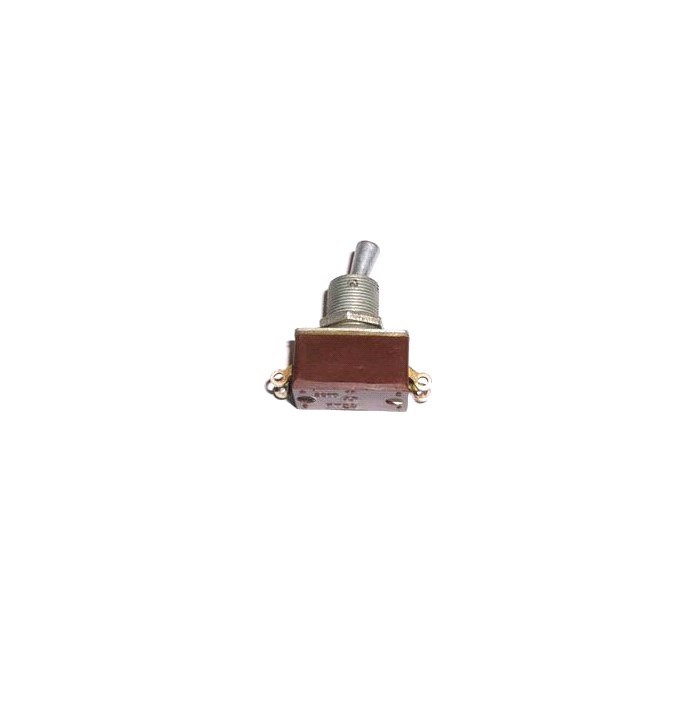

ПТ24-1 НПО "Феникс", фото
ПТ24-1 НПО "Феникс"

Возможные аналоги

ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ,, фото
Артикул (ID): TN-962
ТВ2-1 on-off/off-on, 1A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075ТУ,
  • 194 ₽ 1 шт.
  • 176 ₽ от 5 шт.
  • 171 ₽ от 50 шт.

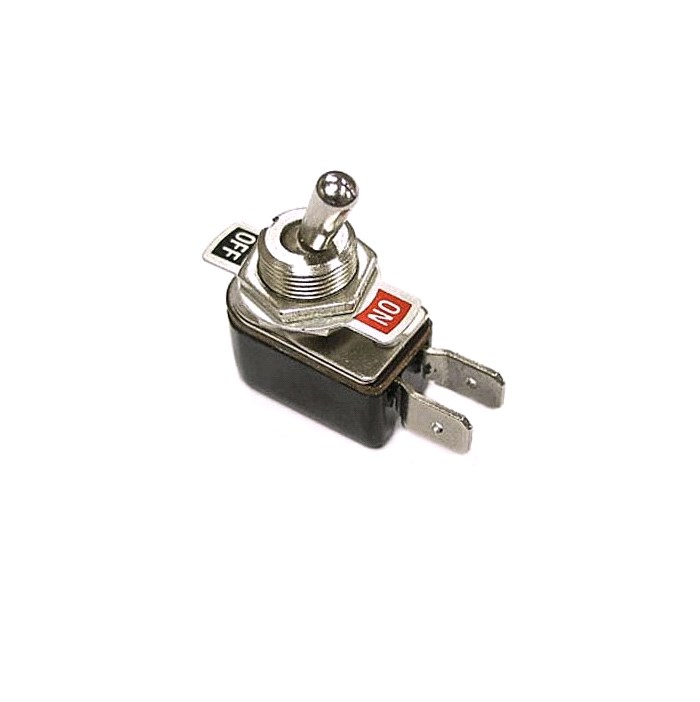

KNH-1 Jietong Switch, фото
