ПТ9-2В off-on, 3A(Ампер) 250V(Вольт) Тумблер четырёхполюсный, пайка, АУБК.642260.003ТУ (арт. ZP-4069)

off-on; 4PDT; АУБК.642260.003ТУ
РОССИЯ
Артикул (ID): ZP-4069
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АУБК.642260.003ТУ
Подробная документация
Аналоги и альтернативы
ID: 400347
На складе 48 шт
  • Цена от
    Включая НДС
     5187.89 ₽
  • 1 шт 5187.89 ₽
Количество
Быстрый заказ

ПТ9-2В Тумблер четырехполюсный – перекидной переключатель без протектора на два фиксированных положения. Структура условного обозначения: ПТ9 – обозначение типа тумблера; 2 – типономинал, определяющий электрические режимы коммутации; В - всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 3А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ9-2В off-on, 3A(Ампер) 250V(Вольт) Тумблер четырёхполюсный, пайка, АУБК.642260.003ТУ
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АУБК.642260.003ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 27
Наличие паспорта - этикетки нет
Транслитерация PT9-2V off-on, 3A (Amps) 250V (Volts) Four-pole toggle switch, soldering, AUBK.642260.003TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ9
Число полюсов четырехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi 4PDT
Электрическая схема коммутации полож.1 (1-2; 5-4; 7-8; 10-11); пол. 2 (2-3; 5-6; 8-9; 11-12)
Алгоритм работыi off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 10,1 mm
Диаметр установочного отверстия 10,1 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 19 mm)
Наличие протектора нет

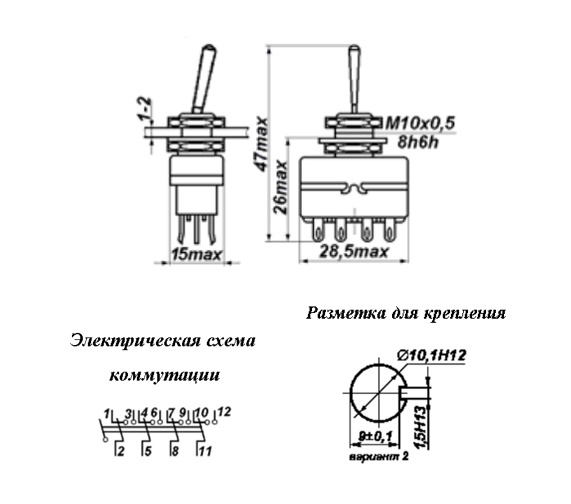

Габаритные размеры L*W*H 29,5х15x47 mm
Длина корпуса 28,5 mm
Ширина корпуса 15 mm
Высота корпуса 20 mm
Фактическая маркировка ПТ9-2В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии KN3(B)...

Технические характеристики

Номинальный ток 3 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,94 - 14,7 N
Максимальная коммутир.мощность 200 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -45 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 10 лет
Ресурс 15 000 переключений
Минимальная наработка 10 000 час.
ПТ9-2В off-on, 3A(Ампер) 250V(Вольт) Тумблер четырёхполюсный, пайка, АУБК.642260.003ТУ

Полные аналоги

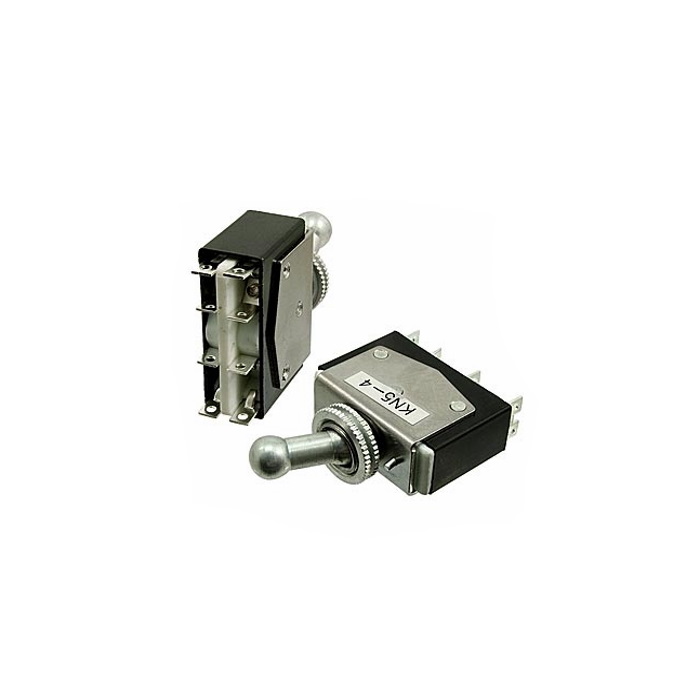

KN5-4, фото
KN5-4

Функциональные аналоги

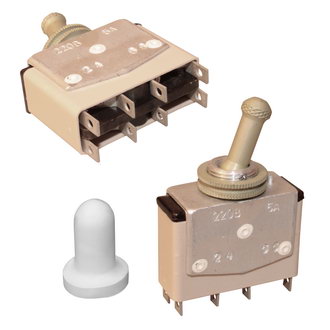

ТВ1-4 off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный с протектором, пайка, УС0.360.075ТУ, фото
Артикул (ID): ZO-4295
ТВ1-4 off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный с протектором, пайка, УС0.360.075ТУ
  • 687.84 ₽ 1 шт.
  • 687.84 ₽ от 10 шт.

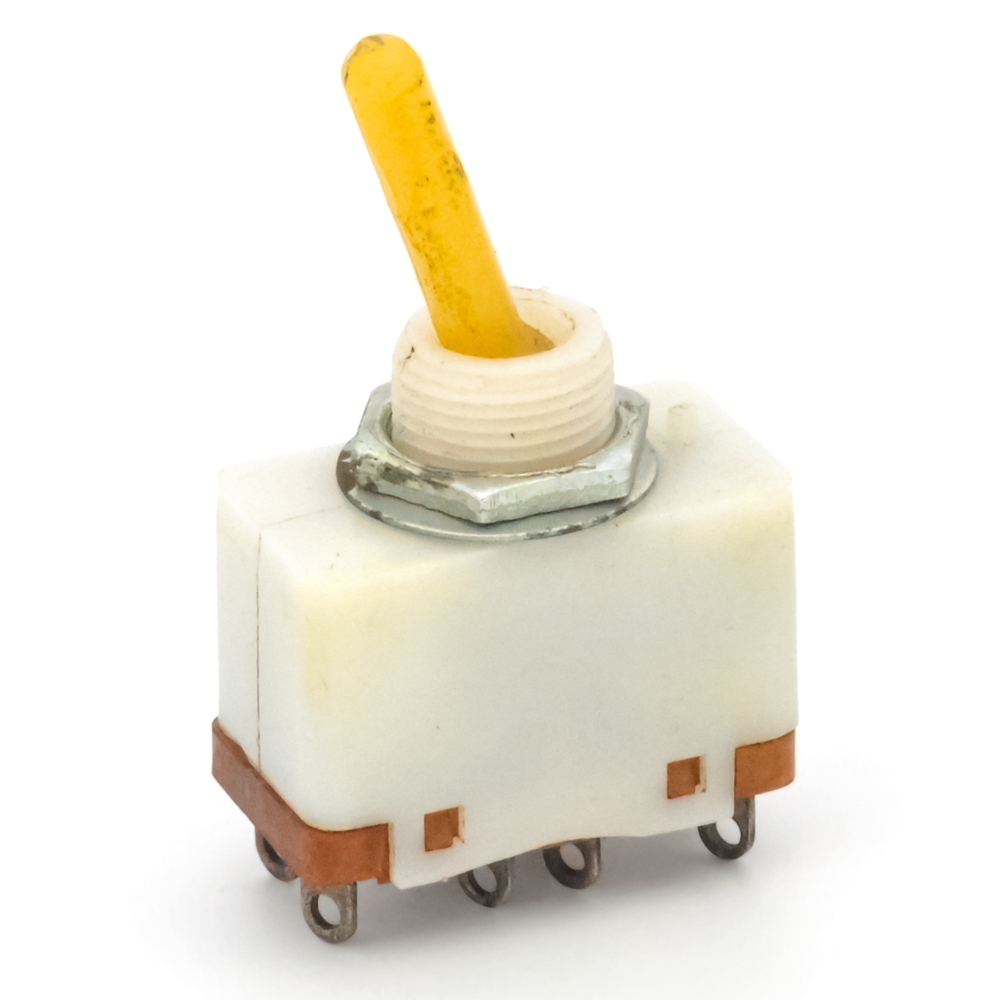

ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса, фото
Артикул (ID): SN-3589
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса

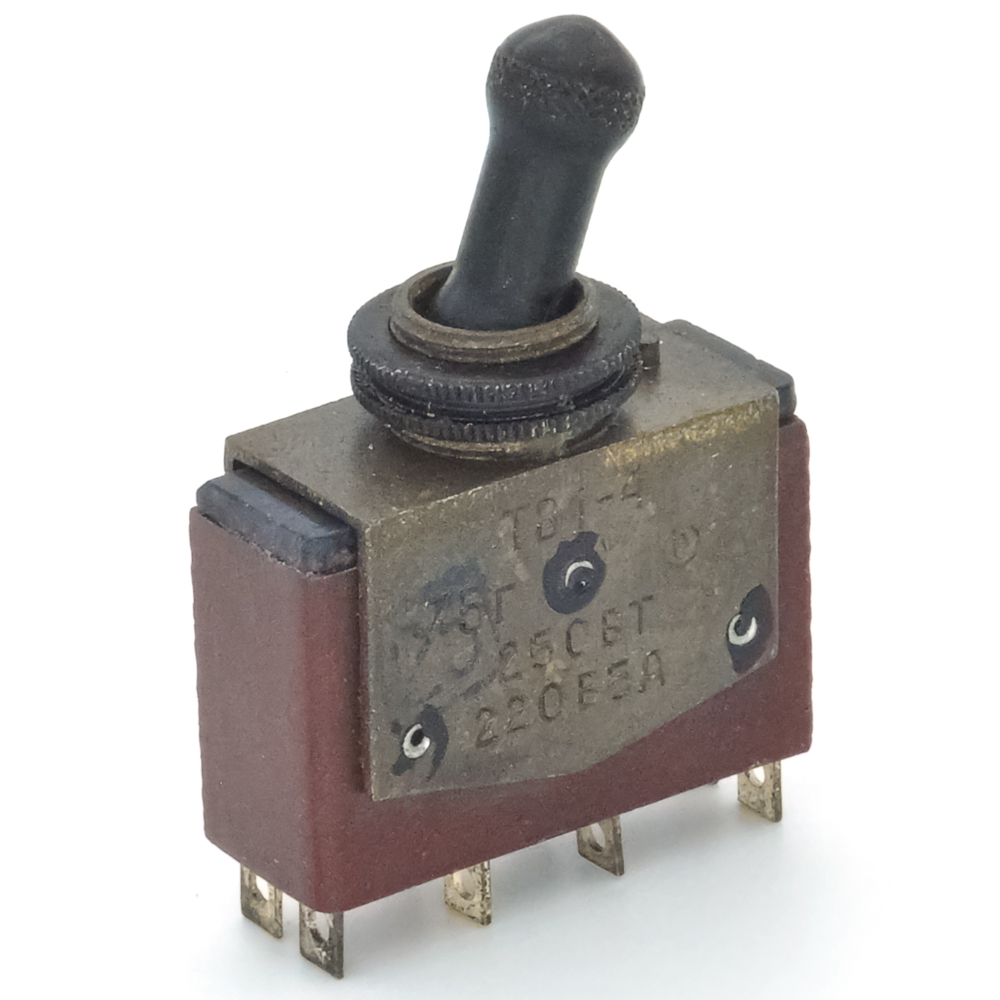

ТВ1-4 off-on, 5A 220В Тумблер четырехполюсный, пайка, УС0.360.045 ТУ, фото
Артикул (ID): SN-8506
ТВ1-4 off-on, 5A 220В Тумблер четырехполюсный, пайка, УС0.360.045 ТУ

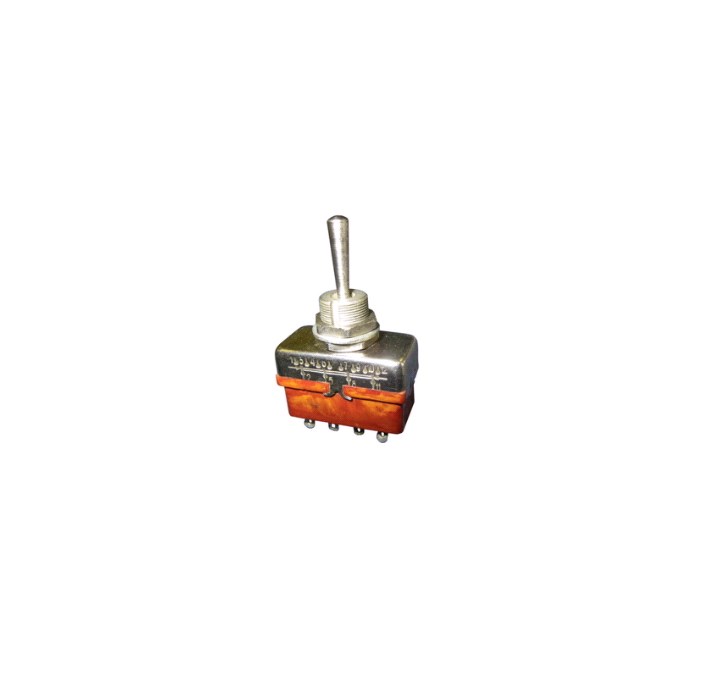

ПТ9-2 ОАО «Смоленский завод радиодеталей», фото
ПТ9-2 ОАО «Смоленский завод радиодеталей»

Возможные аналоги

KN3B-401A on-off, 10А(Ампер) 250V(Вольт) Тумблер четырехполюсный, винт, RUICHI, фото
Артикул (ID): ZE-183
KN3B-401A on-off, 10А(Ампер) 250V(Вольт) Тумблер четырехполюсный, винт, RUICHI
  • 302.1 ₽ 1 шт.
  • 302.1 ₽ от 10 шт.
  • 302.1 ₽ от 100 шт.
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса, фото
Артикул (ID): SN-3589
ПТ26-2 on-off, 5A(Ампер) 250V(Вольт) Тумблер четырехполюсный, пайка, АГ0.360.219ТУ, пластмасса

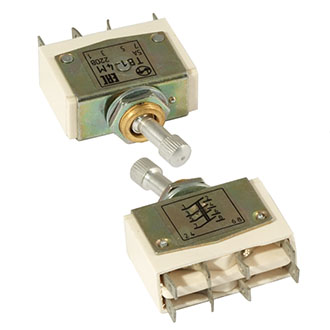

ТВ1-4М off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ,,, фото
Артикул (ID): ZU-627
ТВ1-4М off-on, 5A(Ампер) 220V(Вольт) Тумблер четырехполюсный, пайка, УС0.360.075 ТУ,,

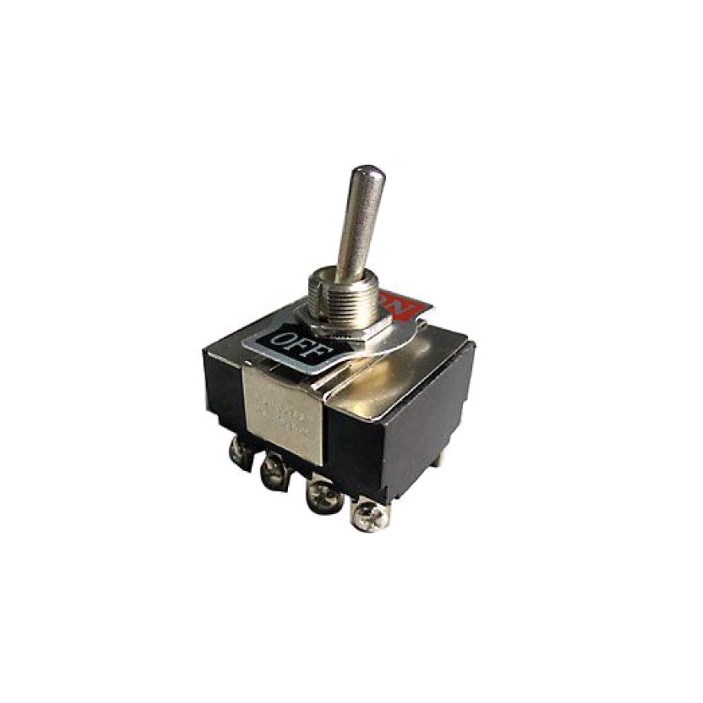

KN3(B)-401A Daier, фото
KN3(B)-401A Daier
