ПТ8-6В on-on, 2A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.216ТУ (арт. ZP-6343)

on-on; SPDT; АГ0.360.216ТУ
РОССИЯ
Артикул (ID): ZP-6343
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.216ТУ
Подробная документация
Аналоги и альтернативы
ID: 403684
На складе 20 шт
  • Цена от
    Включая НДС
     3312.21 ₽
  • 1 шт 3312.21 ₽
Количество
Быстрый заказ

ПТ8-6В Тумблер однополюсный – перекидной переключатель (два фиксированных положения). Структура условного обозначения: ПТ – тип тумблера; 8 – порядковый номер разработки; 6 – конструктивное исполнение (с протектором); В – всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 2А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ8-6В on-on, 2A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.216ТУ
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.216ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 15,5
Наличие паспорта - этикетки нет
Транслитерация PT8-6V on-on, 2A (Amps) 250V (Volts) Single-pole toggle switch, soldering, AG0.360.216TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ8-6
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2), полож. 2 (1-3)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 8,2 mm
Диаметр установочного отверстия 8,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя белый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 12 mm)
Наличие протектора есть (белый)
Габаритные размеры L*W*H 22x15х43 mm
Длина корпуса 22 mm
Ширина корпуса 12 mm
Высота корпуса 15 mm
Фактическая маркировка ПТ8-6В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ24..., Т2..., П1Т-1..., МТД1...

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,45 - 11,8 N
Максимальная коммутир.мощность 250 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1130 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 25000 переключений
Минимальная наработка 10 000 час.

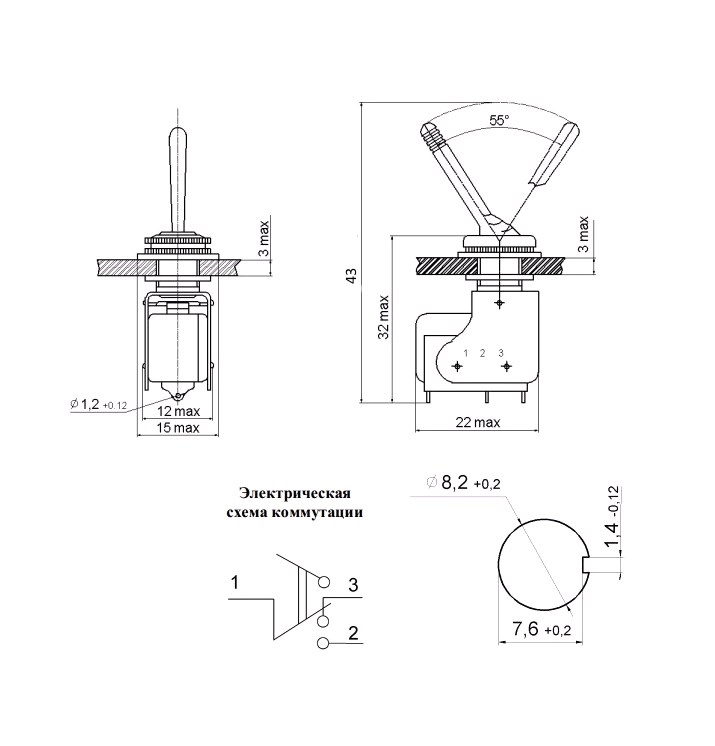

ПТ8-6В on-on, 2A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.216ТУ   (datasheet)

Полные аналоги

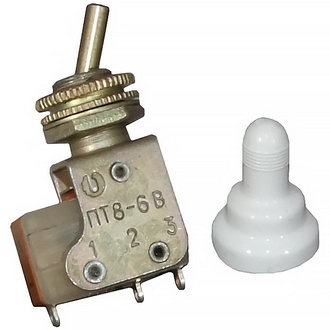

ПТ8-6В on-on, 2A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.216ТУ, 2020г, фото
Артикул (ID): ZL-4955
ПТ8-6В on-on, 2A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.216ТУ, 2020г

Функциональные аналоги

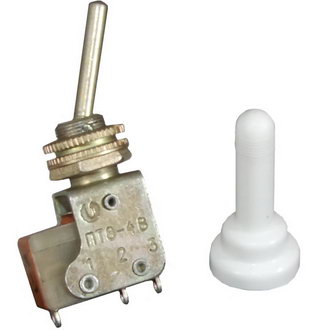

ПТ8-4В on-on, 2A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АГ0.360.216ТУ, фото
